(新手向)如何五块钱之内用土方法弄好短剑气密及其他各种问题

    [复制链接]

22

主题

159

回帖

2659

积分

重炮手

Rank: 4

积分
2659
发表于 2018-12-31 17:13:51 | 显示全部楼层 |阅读模式
论坛的大神都说:改来改去,该花的钱都花了,最后发现原厂轻改是最好的。我虽然算不上大神,但在交学费方面也不少了。为了提升弹道,蓝盈盈的各种激趣配件都装过,却也没什么长进。后来在大神指点下才意识到,这些钱其实完全不必花。看着现在依然有新手重蹈我当时的覆辙,我感觉很可惜,于是决定发这个帖子。

这个贴主要讲气密,顺带讲一些其它琐碎的各种技巧。

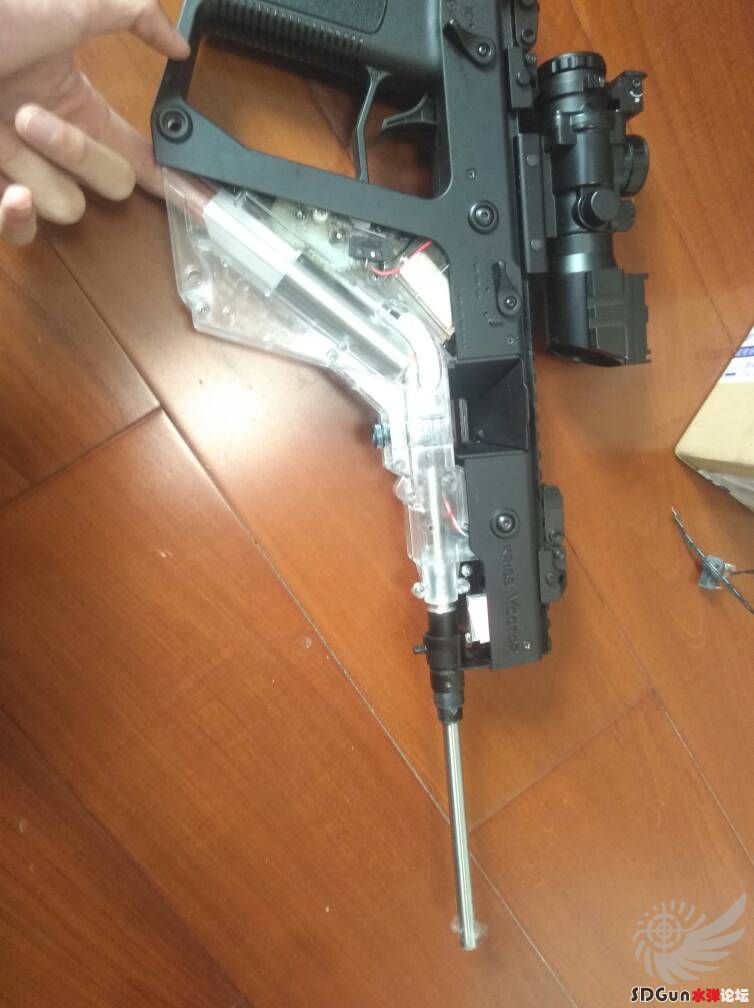

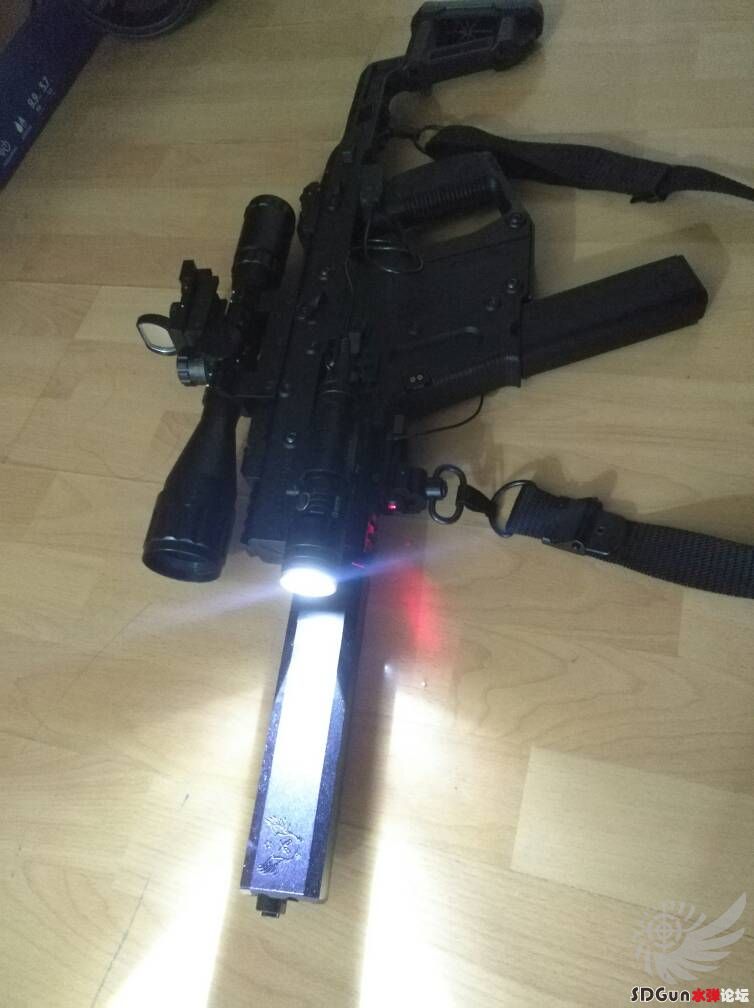

这把便是我的短剑,1.2弹簧,80%气缸,28cm管。两天前它开始尿弹,于是我打算一不做二不休,干脆研究出一套全面的方案应对这些问题

首先讲气缸头。

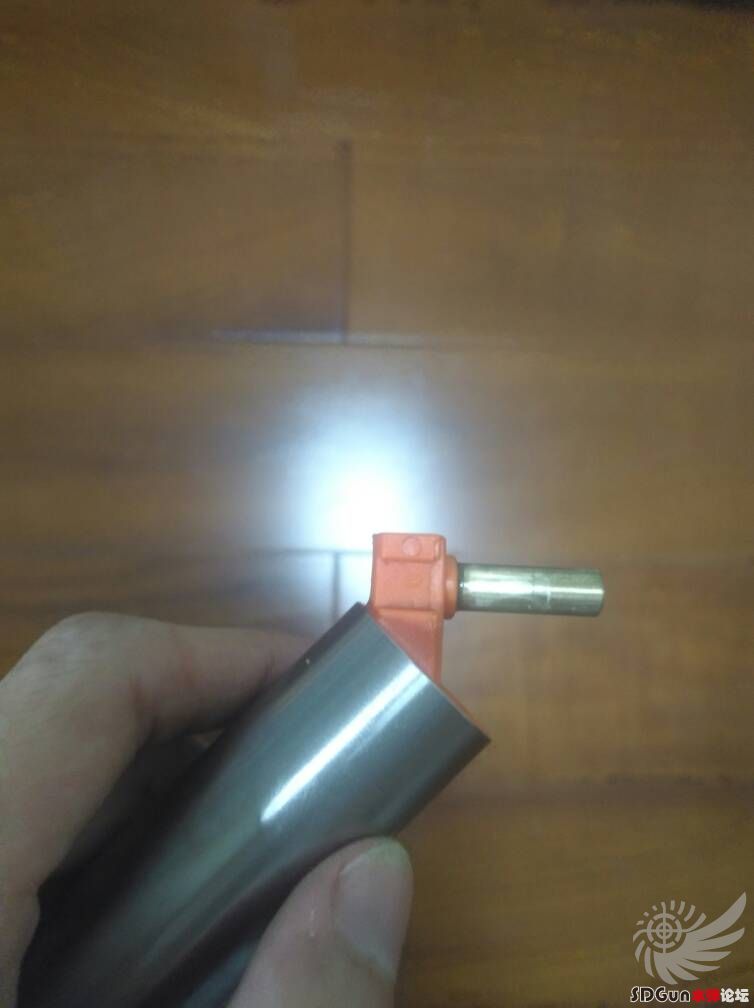

原厂推嘴与缸头之间是有缝隙的,堵住推嘴往气缸压气就会发现这里漏气很严重。很简单,往推嘴上缠一圈透明胶就OK(我看大神都缠生料带,但个人感觉透明胶更光滑,牢固)。这张图上面是缠了透明胶的,不过可能看不清。注意以下几点:
1.这根小铜管上面可能有油,必须仔细擦拭干净,不然粘不牢固,无法承受推嘴反复高速运动。油需要在缠完之后重新抹上去,用的是气缸周围透明的那种油,而不是齿轮组的白色油。油层必须尽可能薄,可以涂一滴之后用手指抹匀,再把推嘴插上来回动几下,然后拔下来,去掉多余的油(本着不花钱的原则,没买油的用手指从气缸“借一点就OK”)

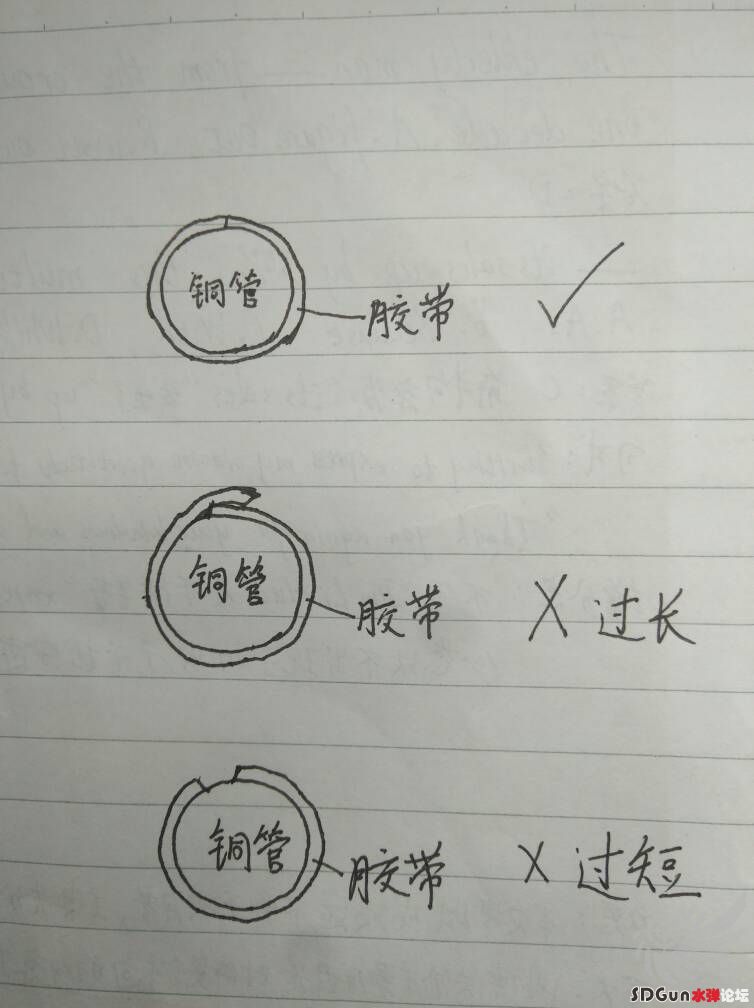

2.所谓“缠一圈”,意思是刚刚好从头到尾一个周长,不能长,一点首尾重合的部分都不要有,不然相当于这个位置的厚度又增加了一倍,增大摩擦力,不仅会导致运行不流畅,还可能导致胶带由于摩擦而移位。也不能短,不然有缝隙,也可能漏气。但是这个缝隙带来的漏气不明显,所以如果实在控制不了准确长度,就稍稍短一点吧。

3.透明胶要与铜管的末端平行,往里偏一点无所谓,而往外伸出来了,这伸出来的部分就会额外受力,粘不牢,容易掉。


再来讲推嘴

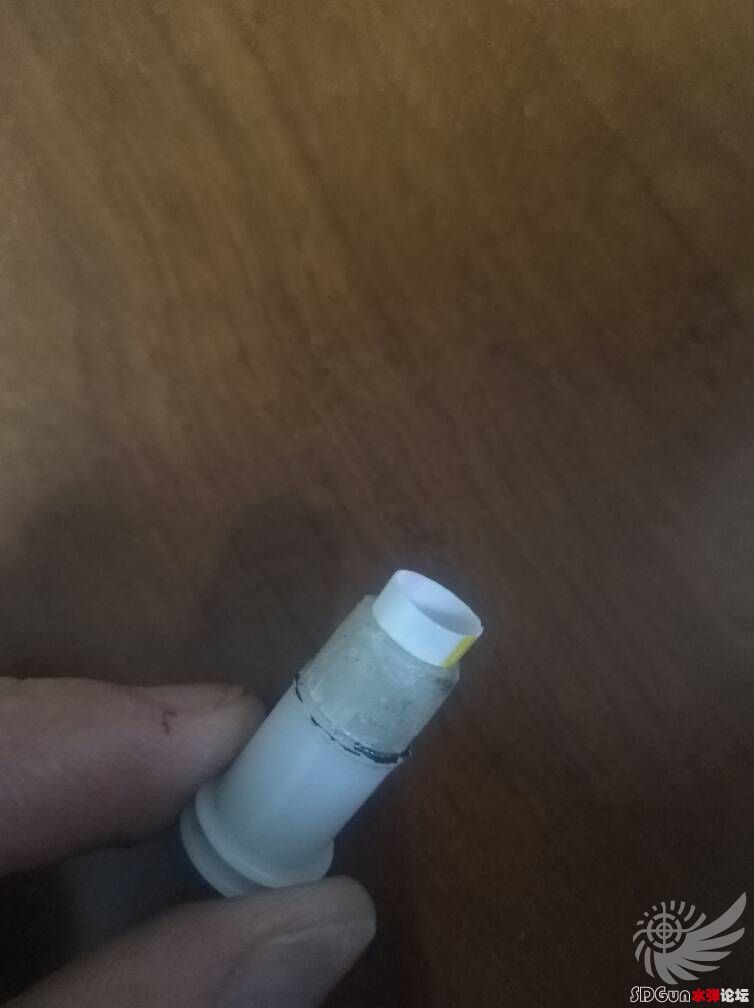

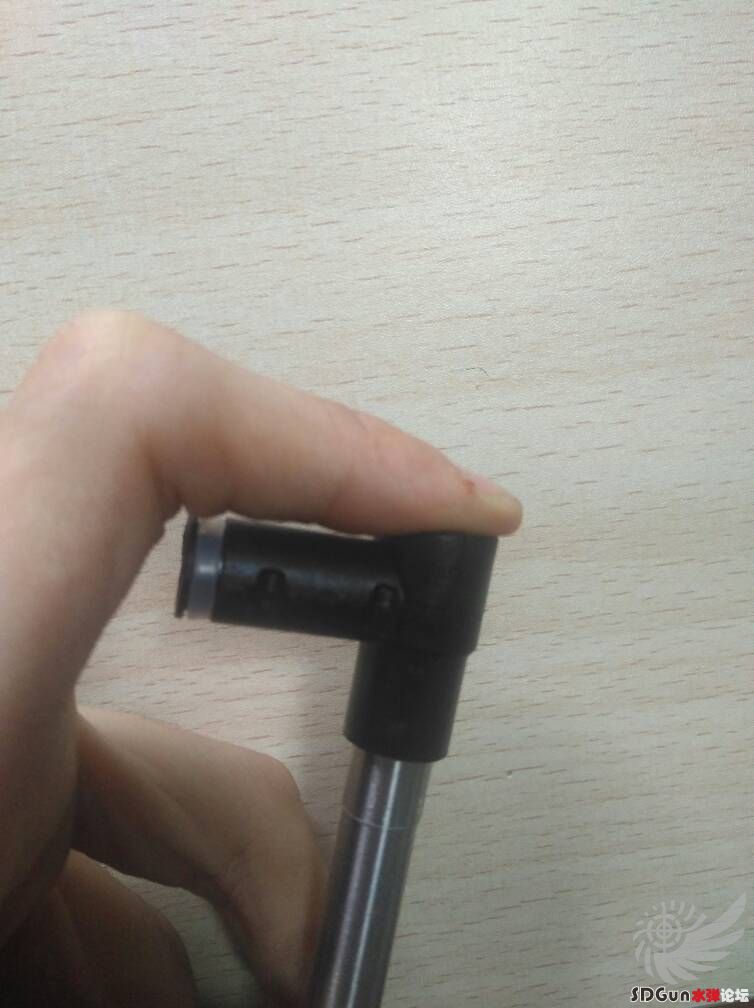

可以看到,这个推嘴有点别扭,但古话说得好,“丑=战斗力”。这样伸出来一部分可以保证推嘴与三通之间压得更紧,从而减小漏气。那么怎么做呢?其实很土。

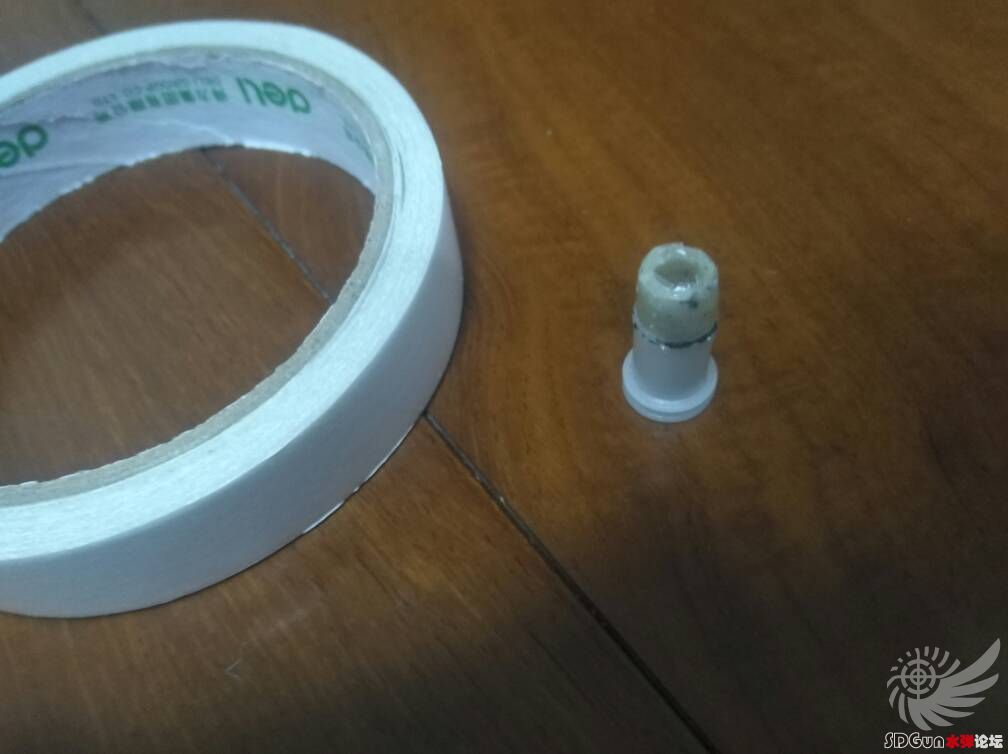

把推嘴的推头用小刀轻轻剥下来。这个帽子看似粘得很紧,实际上从底部一翘,再一扣,就松了。然后如图缠上双面胶,为了保证固定得更紧,可以把侧壁缠厚一点,增加粘结处的压力。顶部也要用一层双面胶包裹住,但尽量不要延伸到管口里面。

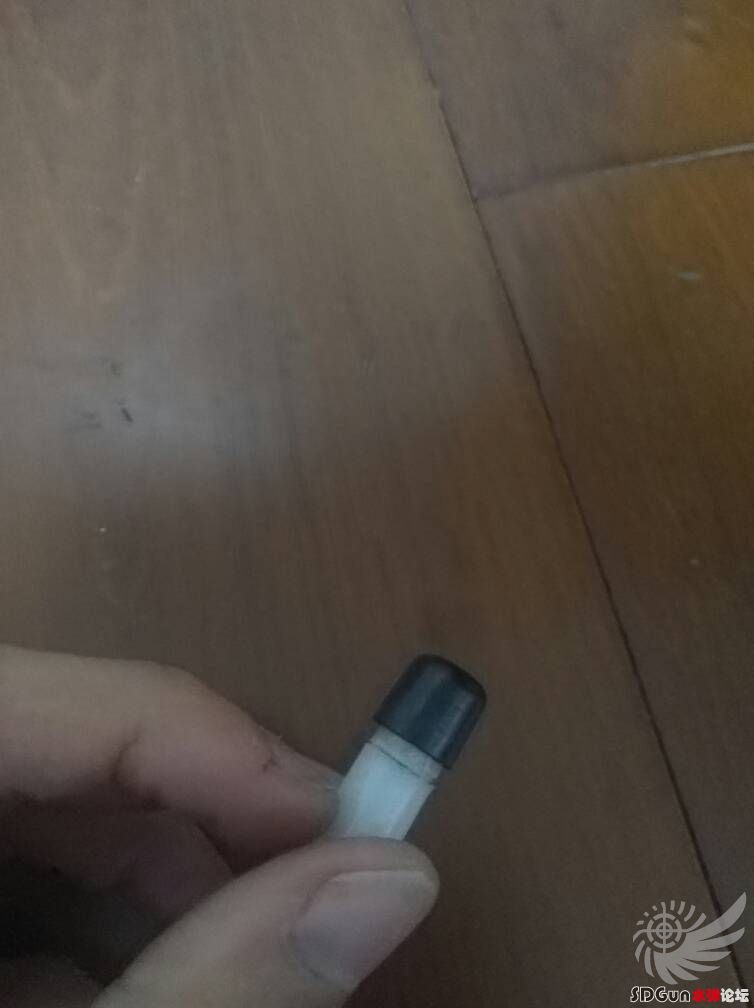

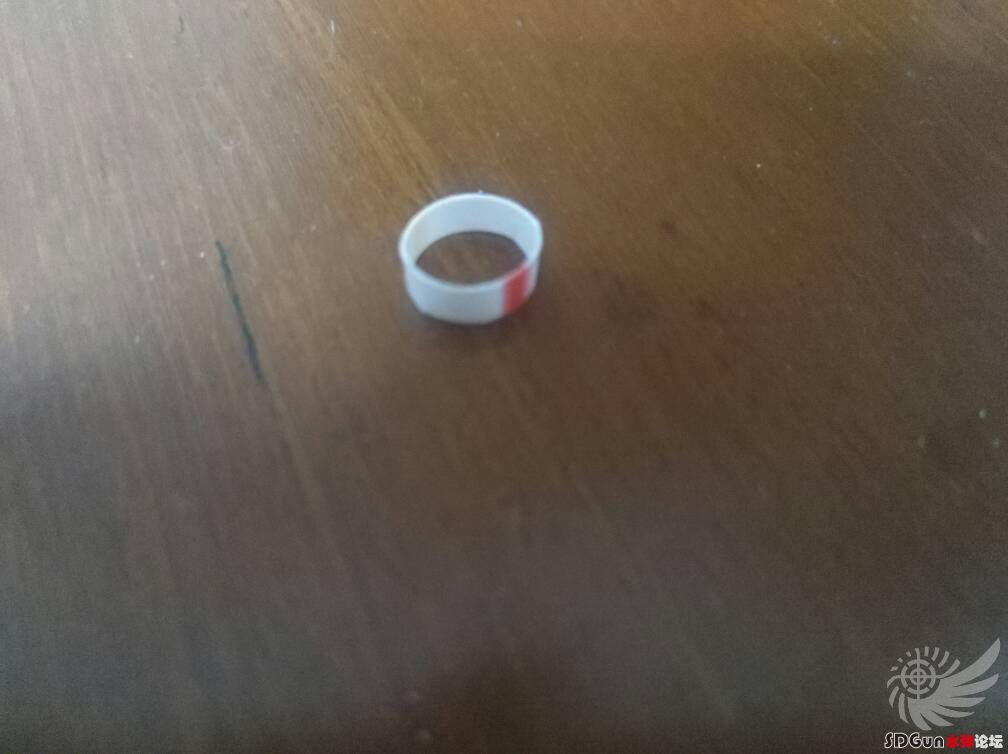

减下一截跟麦当劳吸管差不多口径的吸管,长度2到3mm均可。然后粘上去

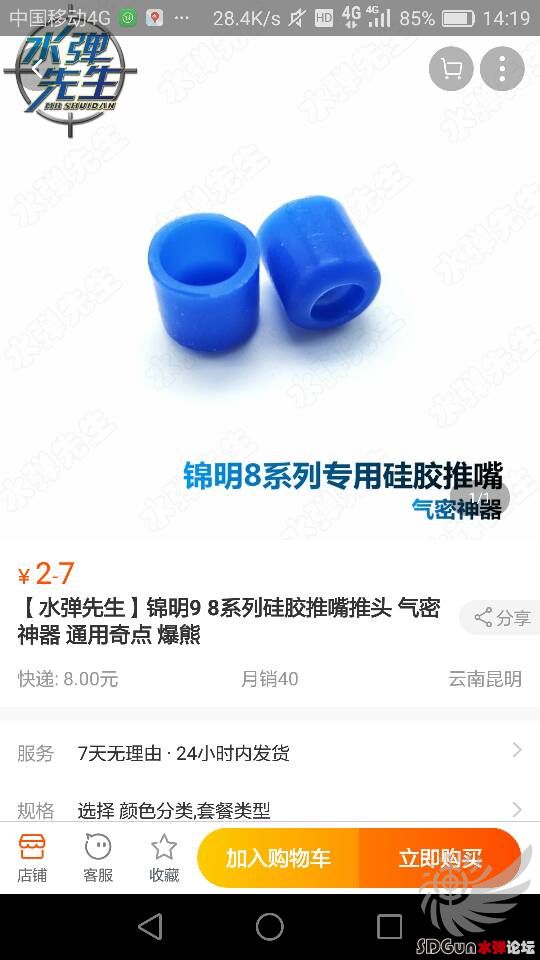

原厂的推头不要了,因为太硬,“枪机闭锁”时压紧时需要更大的力道。花几毛钱换上图中这种硅胶软推头(图中这个2元其实还贵了,但是对玩水弹的人来说应该无所谓),可以大大增加气密性。

再来说说O圈

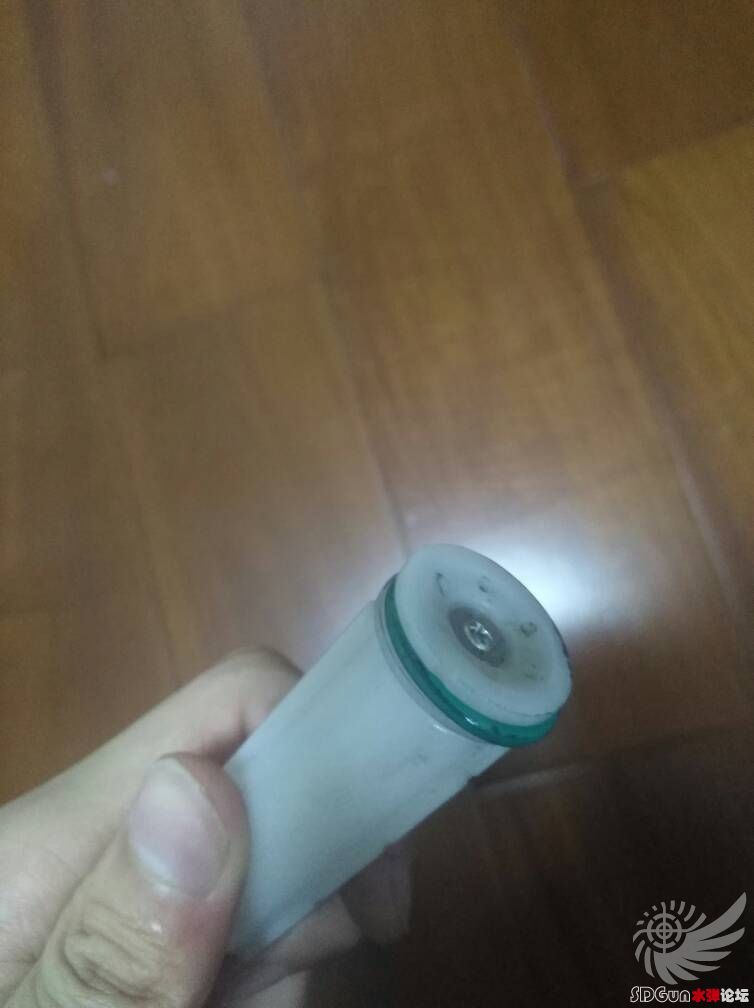

O圈这东西共公差不小,有的原厂就合适,有的换了也不合适。但一般这种绿色的O圈气密都很好。实在担心的话,大不了多买几个依次试,反正一个才几毛钱,不违背标题的要求。

完成上述改装之后,在所有接缝处都上薄薄一层透明油,一定要上,但一定要微量。尤其是O圈处,因为O圈需要在拍头凹槽处依靠气缸内壁的摩擦力来回运动,才能保证拉出时通气,压缩时气密。上的油稍微多一点就会导致气缸内壁的摩擦力变小,活塞需要运动一段距离才能使O圈运动到气密的位置,这就意味着白白丢失了一部分气量。

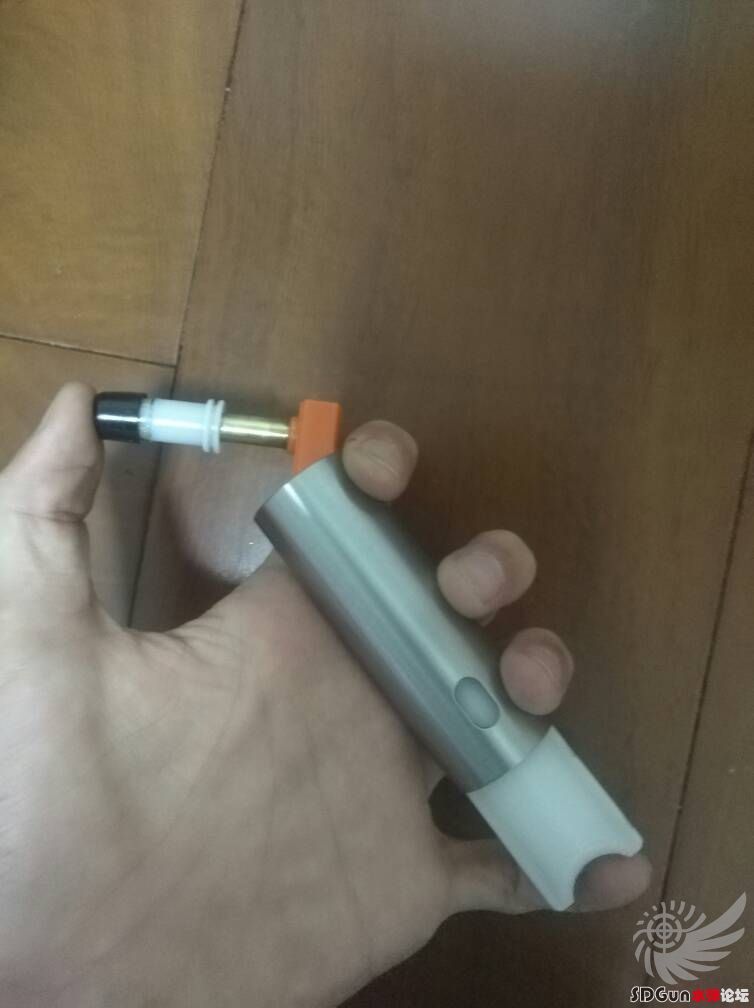

如图,测试气密。
注意测试时推嘴要放在气缸头铜管的前端,来模拟射击时推嘴的真实位置。如果按到底测试的话所有人都是密封良好的。

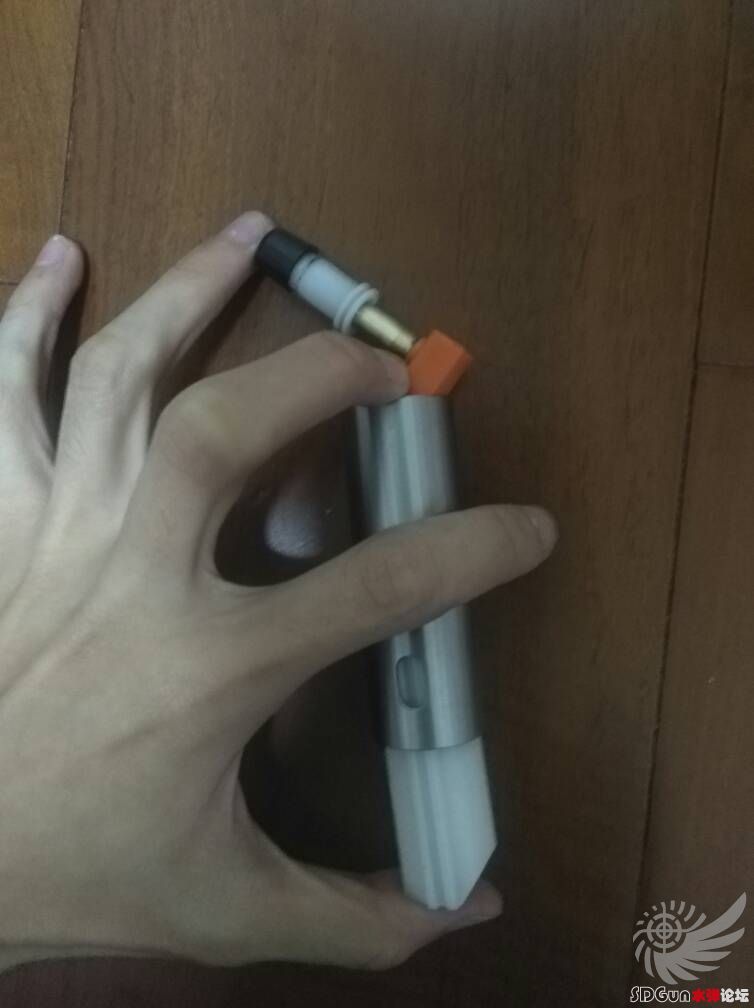

可以看到,压不动。其实压不到底就行了,很多人追求按下去之后弹回到原位,那种效果其实是有问题的,因为那意味着会发生倒吸。按不动,也弹不回来,就是最好的。

然后安装

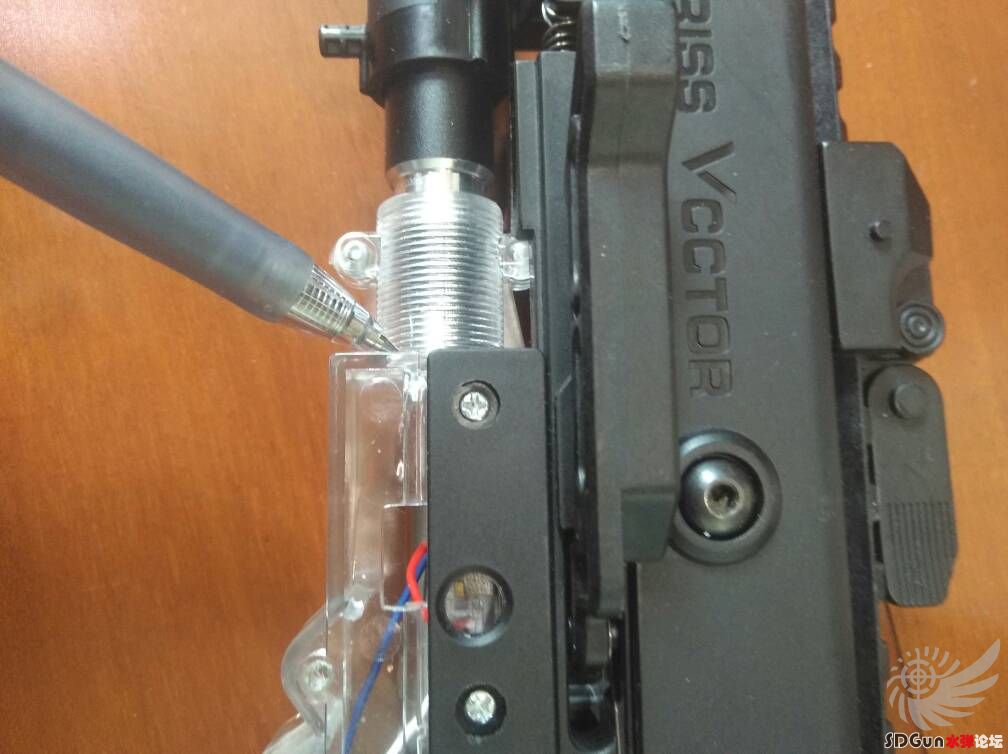

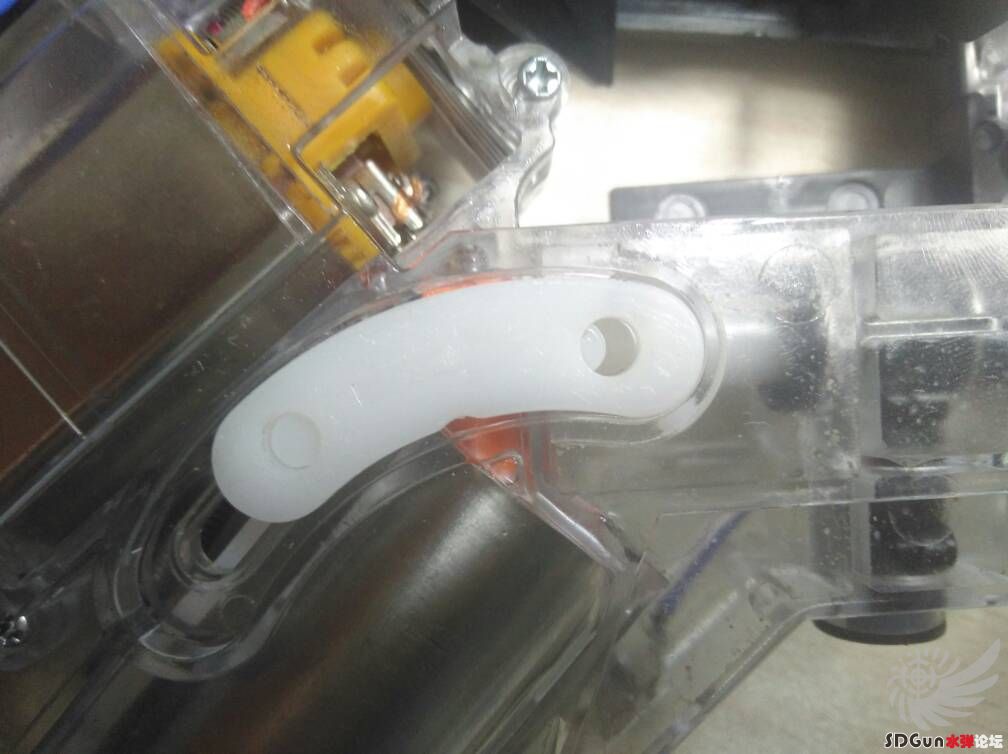

可以看到,由于推嘴增长了,这里是按不到底的,安装时需要把联动片往回拉一段才能扣上去。



再来说说拉桥

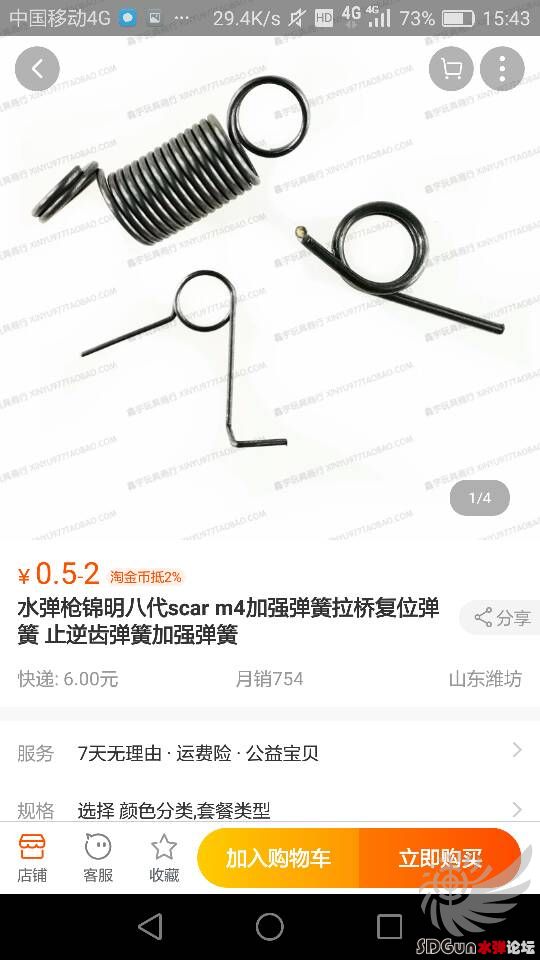

首先是去网上花两块钱买一个锦明8的加强版拉桥弹簧。
买回来用手捏着拉一拉,力度越大越好。加强弹簧有两个作用,一是把推嘴压得更紧,进一步增强气密,二是防止卡弹。

很多使用乳白弹的人的短剑都遇到了一个问题,就是经常打着打着突然打不出来了,检查发现供弹、拉桥都一切正常,再装回去打几下又卡了。实际上这大都是因为短剑供弹速度过快,三通有时一下子进了两发乳白弹,而原厂的弹簧力度不够,就一直卡在那里。加强弹簧不仅能在卡两发时把两发都推出去,更能缩短推嘴回弹复位的时间,减小一次进两发的可能。

然而,换了加强弹簧可能遇到这样的问题

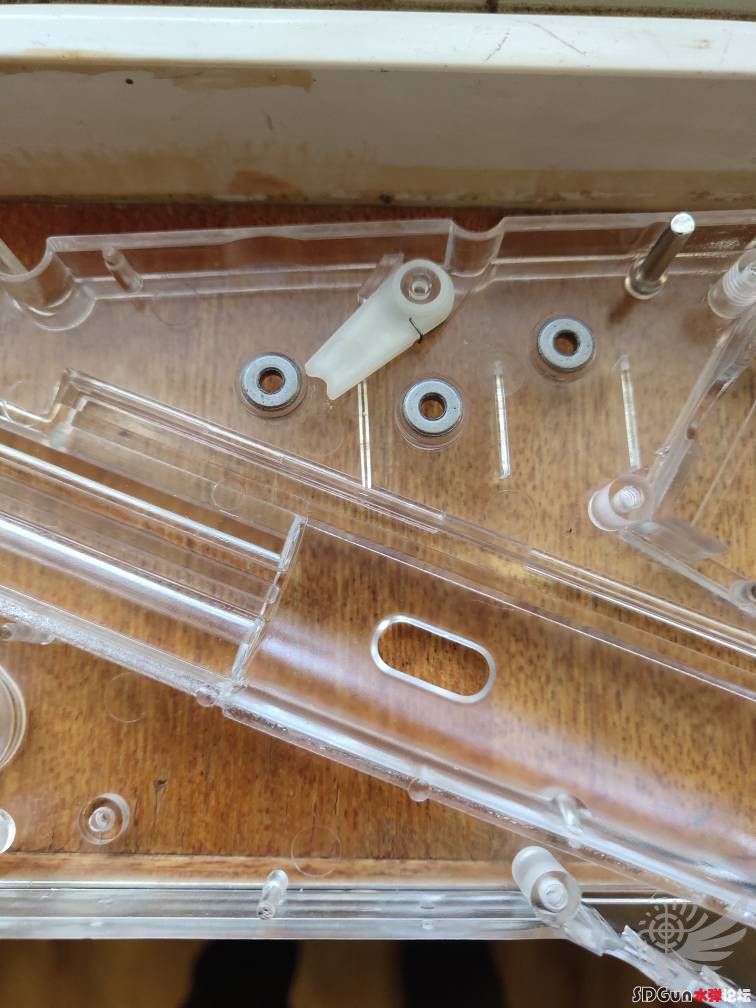

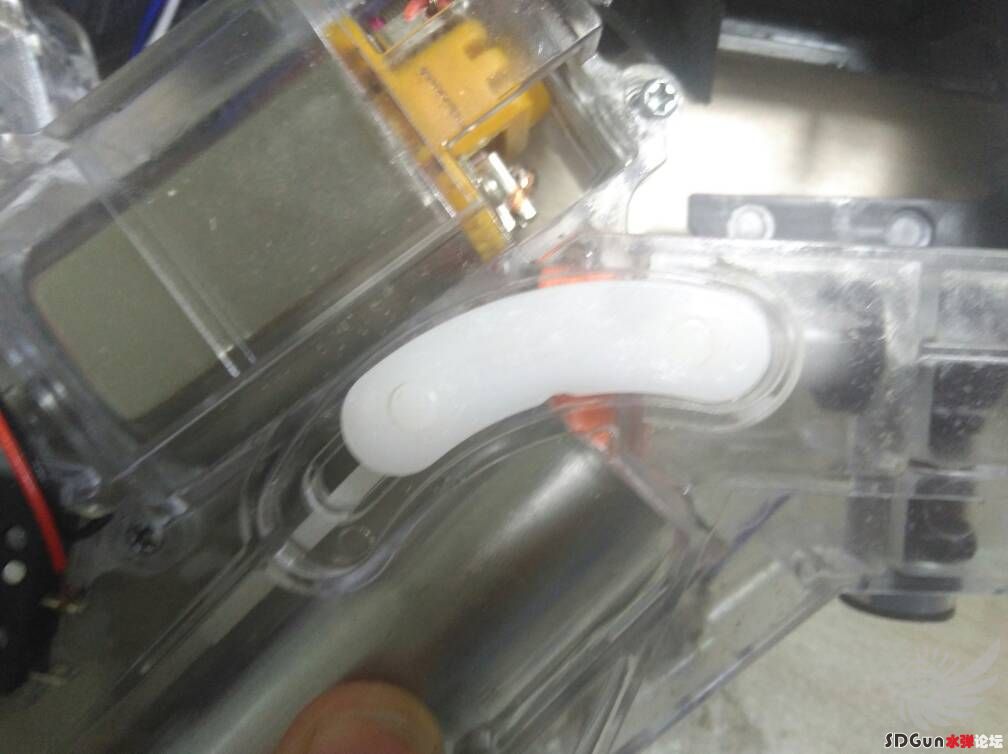

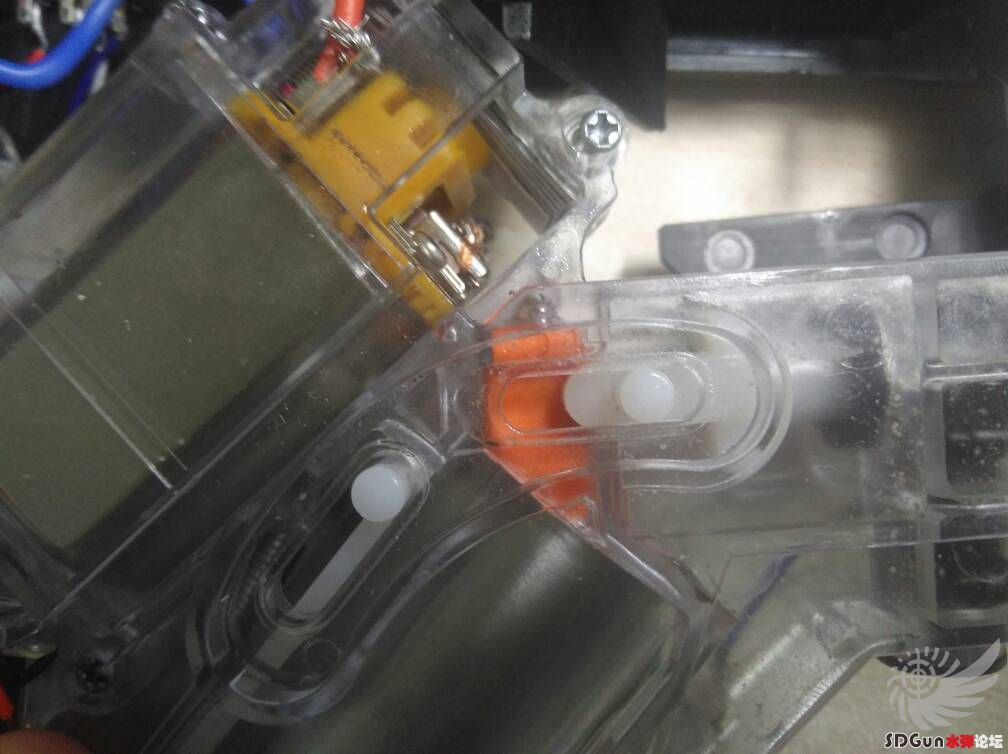

图库,这个联动的柱子和波箱外壳基本齐平,联动片安装不上且容易脱落。如下图,往这个槽里面垫一根牙签即可(要细一点的,不然可能卡住)

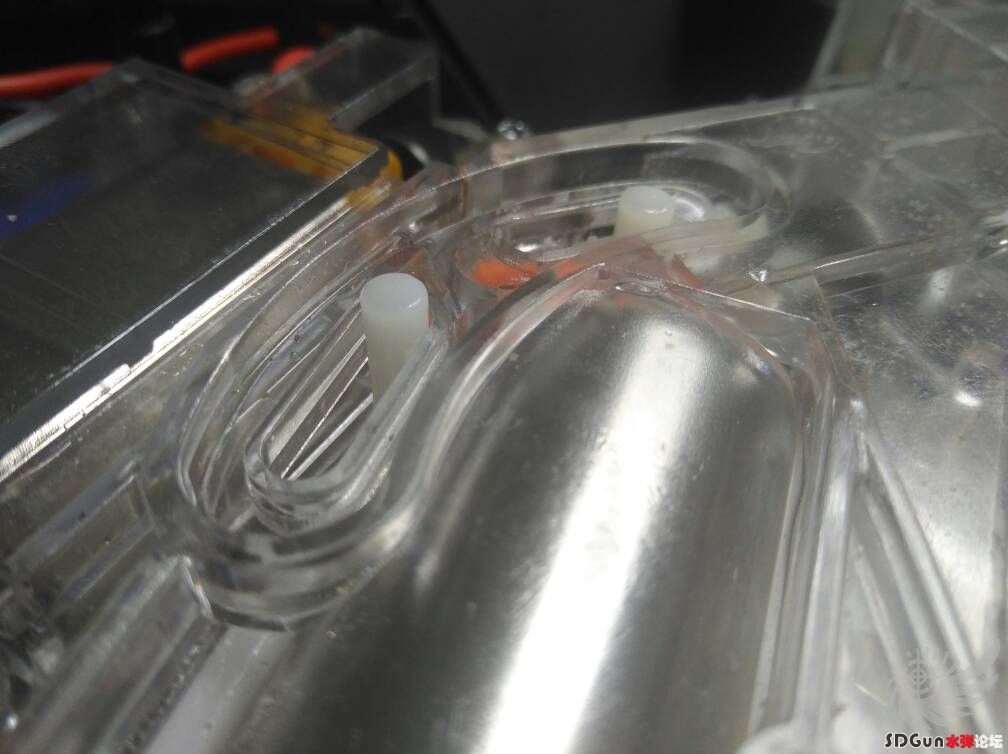

这样就好了



最后讲一下三通和内管(用原厂内管的新手可忽略这一条,原厂至少在气密方面还不错)
我换成了黑色三通,因为三通在拋壳窗可以被看见,橙色看着难受。不过为了和谐,橙色其实更安全。
为了气密,内管外径是9.5,内径一般是7.5,乳白弹7.3。建议换装乳白弹,不易碎,弹道好,外观好,武装天使家的很不错,其它店有可能买到假货。

内管并不需要什么气密胶水,用透明胶缠厚插入三通即可,随时插拔,方便更换。

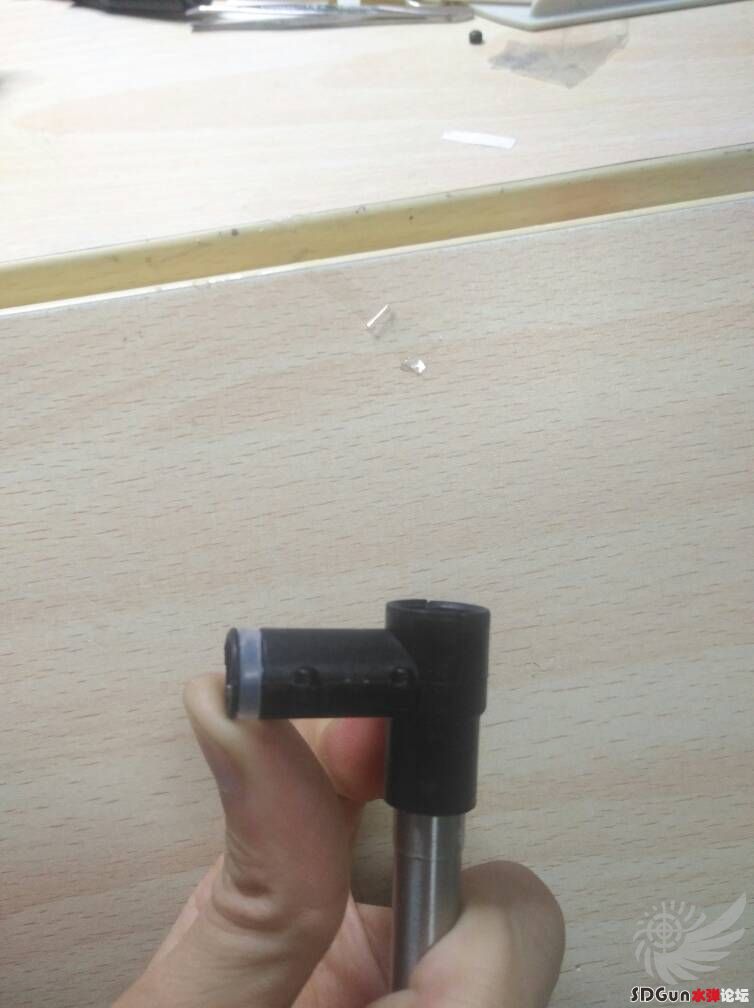

如图,给内管末端缠上若干圈透明胶。这个过程必须保证精度。

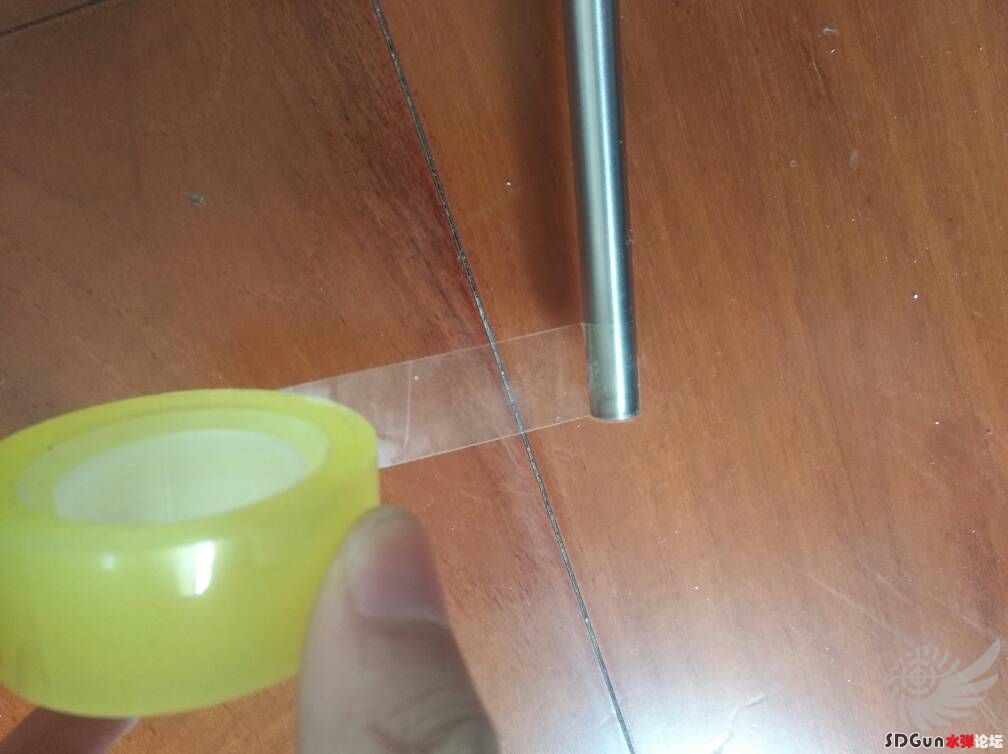

如图,必须把胶带绷直,与内管口平行,旋转内管。(这里由于摆拍,单手操作,导致透明胶伸出来了一节,是不规范的,可以短但不能长)绷直是为了防止产生起泡。全过程必须极为严格地杜绝起泡的产生。要有耐心,只要产生了气泡,或是不再平行,就往回撕一点重新贴。

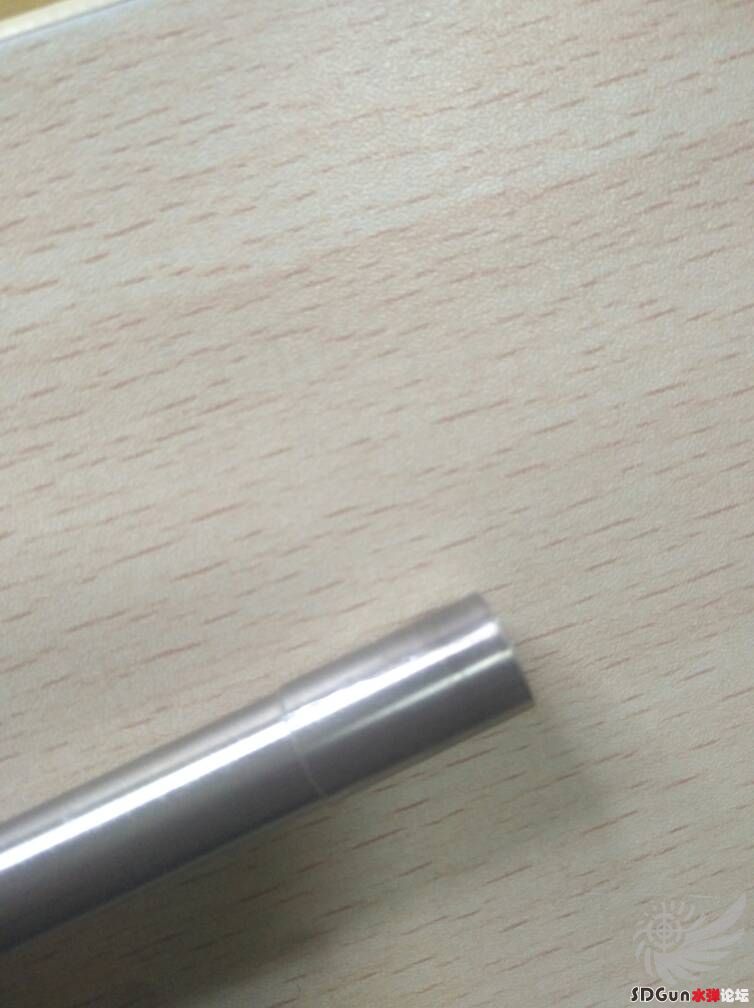

厚度要多少呢?用小劲拔不动,稍稍大一点力可以边旋转边插进去,是最好的。薄了会太松,厚了可能会在插拔的过程导致胶带变形移位,做到内管部分第一张图的厚度就差不多了,然后再慢慢调整。

为了保证不拆波就能更换枪管,这个地方的口需要用锉刀或砂纸稍稍打磨,不然可能卡住透明胶圈。

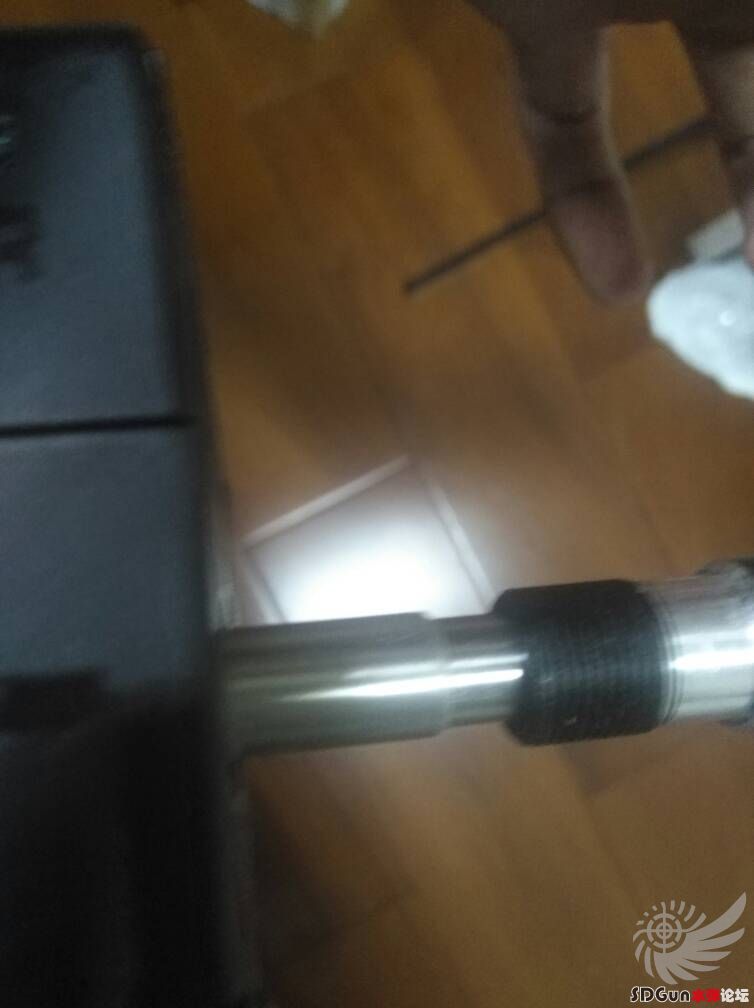

这个地方也缠上透明胶,让内管能卡在套管里,不至于乱晃
最后安装波箱,堵住枪口用手压天梯进行测试。我的这把刚组装完是基本压不动的,打了一天之后再压,虽然可以按下去了,但还是挺费力。

最后给新手几条建议:拆装时换合适的螺丝刀,太大或太小都有可能导致滑牙。

拆装波箱时准备一个小盒子,把螺丝等东西都装在里面,尤其是半月形的那个联动片。由于在波箱外侧且无固定,很容易在装好后丢失。

在最后装波箱或机匣时,很有可能会发现用力也按不紧这时,千万不要使用蛮力去压。正常情况下,波壳和机匣壳确实可能有缝隙,但通常不需要用很大力就能完全合上。如果用了力却合不上,很可能是什么地方出了一些小问题,仔细找找。

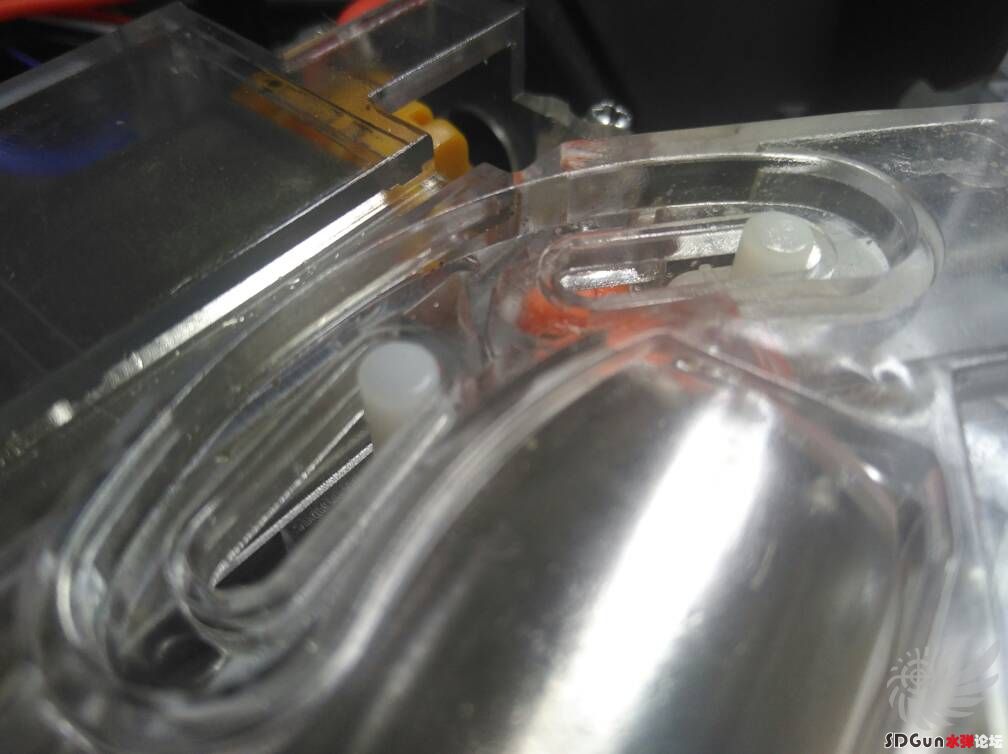

如图,两片波壳之间卡了一束不起眼的走线。如果用蛮力压波壳,有可能确实合上了,但那也就意味着这束导线被压扁了。

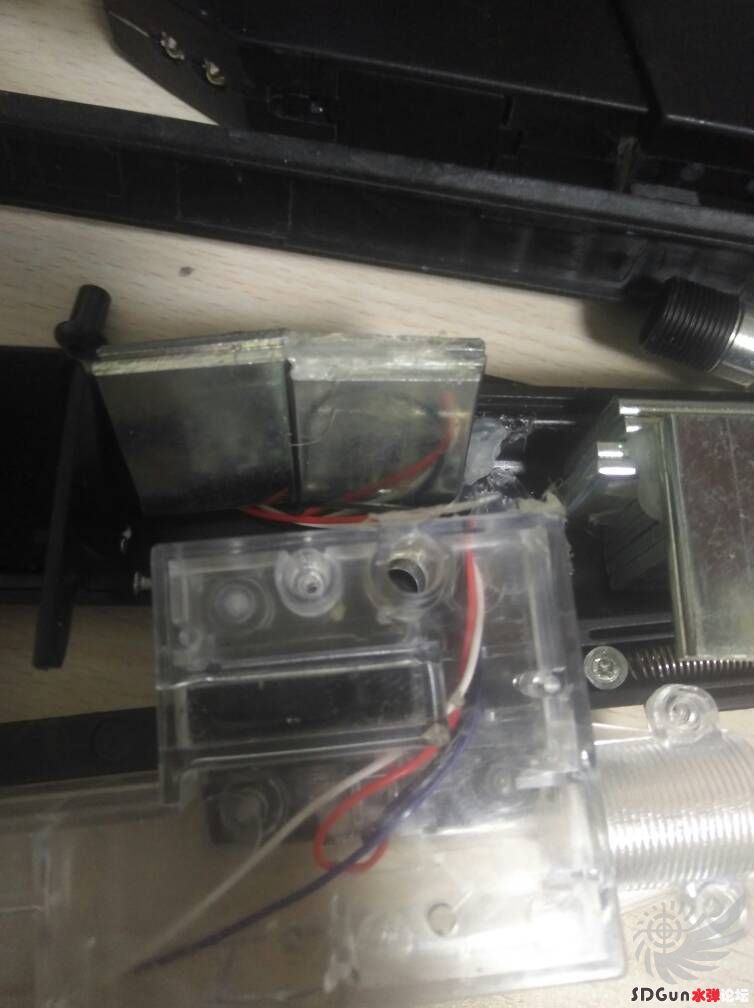

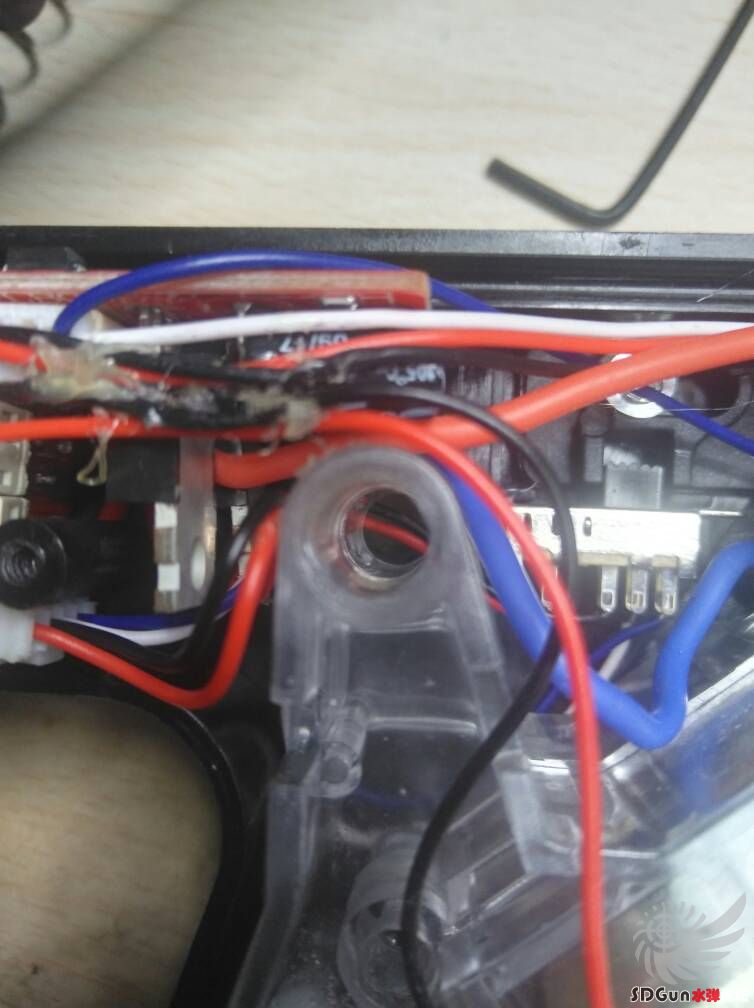

如图,插销孔卡了走线。这也是很容易被忽视的。

还有一种情况,就是电机上面吸了螺丝。

以上就是我带给新手们的技巧,希望大家喜欢

评分

参与人数 2积分 +13 收起 理由
锅锅的盖盖55 + 8 字字珠玑
bbezshd + 5 感谢

查看全部评分

自由之翼 开始探索

7

主题

107

回帖

4068

积分

禁止发言

积分
4068
QQ
发表于 2018-12-31 17:17:06 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽
自由之翼 开始探索

5

主题

1822

回帖

5万

积分

地狱烈火

Rank: 9Rank: 9Rank: 9

积分
53958
发表于 2018-12-31 17:25:50 | 显示全部楼层
平民作方,值得效仿
自由之翼 开始探索

6

主题

261

回帖

7263

积分

弑神者

Rank: 6Rank: 6

积分
7263
发表于 2018-12-31 17:27:54 | 显示全部楼层
很仔细又实用
水友签到

33

主题

1072

回帖

1万

积分

云端的人

Rank: 7Rank: 7Rank: 7

积分
14626
发表于 2018-12-31 17:57:03 | 显示全部楼层
说得很好。
把你射得嗷嗷叫!!。

0

主题

37

回帖

3872

积分

收割者

Rank: 5Rank: 5

积分
3872
发表于 2018-12-31 18:26:49 | 显示全部楼层
及时雨啊,先顶帖再慢慢看。
自由之翼 开始探索

119

主题

1215

回帖

1万

积分

云端的人

Rank: 7Rank: 7Rank: 7

积分
15109
发表于 2018-12-31 18:36:34 | 显示全部楼层
老哥你帮我省了不少钱 我一直很愁推嘴那的气密呢
自由之翼 开始探索

68

主题

1519

回帖

4万

积分

金属狂潮

Rank: 8Rank: 8

积分
43511
发表于 2018-12-31 19:59:16 | 显示全部楼层
这个泡弹员不一般
你要登上顶峰,这样就可以风干了眼泪。

57

主题

331

回帖

7144

积分

禁止访问

积分
7144
发表于 2018-12-31 20:20:06 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽
自由之翼 开始探索

4

主题

199

回帖

2916

积分

重炮手

Rank: 4

积分
2916
发表于 2018-12-31 20:55:12 | 显示全部楼层
bbezshd 发表于 2018-12-31 18:36
老哥你帮我省了不少钱 我一直很愁推嘴那的气密呢

用704或者705也成
每天都有空~

47

主题

2989

回帖

8047

积分

弑神者

Rank: 6Rank: 6

积分
8047
发表于 2018-12-31 21:02:57 | 显示全部楼层
好帖好贴。可惜我是不坏不拆党
自由之翼 开始探索

8

主题

2万

回帖

13万

积分

轨道湮灭者

Rank: 10Rank: 10Rank: 10

积分
131436
发表于 2018-12-31 21:57:05 | 显示全部楼层

水友签到

22

主题

159

回帖

2659

积分

重炮手

Rank: 4

积分
2659
 楼主| 发表于 2018-12-31 21:58:15 | 显示全部楼层
下鸡儿场就挂墙 发表于 2018-12-31 21:02
好帖好贴。可惜我是不坏不拆党

其实改装也是一种乐趣,不亚于下场
自由之翼 开始探索

47

主题

2989

回帖

8047

积分

弑神者

Rank: 6Rank: 6

积分
8047
发表于 2018-12-31 22:03:55 | 显示全部楼层
叶杭祁剑 发表于 2018-12-31 21:58
其实改装也是一种乐趣,不亚于下场

昨晚换个短二黑件换了3小时
自由之翼 开始探索

109

主题

6137

回帖

5万

积分

地狱烈火

Rank: 9Rank: 9Rank: 9

积分
59890
发表于 2019-1-1 08:19:57 | 显示全部楼层
有个小问题 你改了后初速是怎样的变化啊?
该会员没有填写今日想说内容.

23

主题

2537

回帖

2万

积分

金属狂潮

Rank: 8Rank: 8

积分
26046
发表于 2019-1-1 09:39:52 | 显示全部楼层
加油
海胆战队(狗头)

22

主题

159

回帖

2659

积分

重炮手

Rank: 4

积分
2659
 楼主| 发表于 2019-1-1 10:43:08 | 显示全部楼层
ed269 发表于 2019-1-1 08:19
有个小问题 你改了后初速是怎样的变化啊?

穷,没买测速仪。不过至少治好尿弹了,打自己也疼得更久
自由之翼 开始探索

33

主题

1072

回帖

1万

积分

云端的人

Rank: 7Rank: 7Rank: 7

积分
14626
发表于 2019-1-1 11:02:59 | 显示全部楼层
说得很好。
把你射得嗷嗷叫!!。

82

主题

1451

回帖

3万

积分

金属狂潮

Rank: 8Rank: 8

积分
33171
发表于 2019-1-1 13:28:59 | 显示全部楼层
楼主已经悟到了内改的真谛了
水友签到

0

主题

1

回帖

34

积分

初入沙场

Rank: 1

积分
34
发表于 2019-1-8 17:03:46 | 显示全部楼层
感谢老哥 回家试试
自由之翼 开始探索

204

主题

1470

回帖

7909

积分

弑神者

Rank: 6Rank: 6

积分
7909
发表于 2019-1-8 20:36:55 | 显示全部楼层
不错不错
社会主义水晶球玩家

2

主题

37

回帖

2131

积分

重炮手

Rank: 4

积分
2131
发表于 2019-1-9 23:11:54 来自手机 | 显示全部楼层
顶,很实际,而且不花钱,商家会不高兴的
自由之翼 开始探索

2

主题

37

回帖

2131

积分

重炮手

Rank: 4

积分
2131
发表于 2019-1-9 23:18:10 来自手机 | 显示全部楼层
新手才入手短剑,请问还用换三通,铝管,什么的,28的管长不长?上旋用什么上旋?
自由之翼 开始探索

30

主题

6777

回帖

1万

积分

云端的人

Rank: 7Rank: 7Rank: 7

积分
14267
发表于 2019-1-9 23:34:23 | 显示全部楼层
不错我支持
青春来了

0

主题

3

回帖

443

积分

后勤泡弹员

Rank: 2

积分
443
发表于 2019-1-17 18:06:36 | 显示全部楼层
学习学习
自由之翼 开始探索

4

主题

19

回帖

340

积分

后勤泡弹员

Rank: 2

积分
340
发表于 2019-3-5 01:13:30 | 显示全部楼层
楼主大神,我想知道这个零件有什么用,我照这样装上去后转动了下齿轮,发现好像没什么用,齿轮转一圈它就弹一下,不知道是我安装有误还是本来就没什么用
自由之翼 开始探索

4

主题

127

回帖

2584

积分

重炮手

Rank: 4

积分
2584
发表于 2019-3-6 16:32:52 | 显示全部楼层
很不错
自由之翼 开始探索

15

主题

253

回帖

3665

积分

收割者

Rank: 5Rank: 5

积分
3665
发表于 2019-3-13 15:10:46 | 显示全部楼层
内管和三通不用胶水?能保证气密
自由之翼 开始探索

9

主题

1129

回帖

1万

积分

云端的人

Rank: 7Rank: 7Rank: 7

积分
18825
发表于 2019-3-14 10:48:40 | 显示全部楼层
看了好多内改短剑帖子还是觉得你的方法最简单明了,内管我就先不换了,因为我是萌新先只做气密和换拉桥弹簧好了
自由之翼 开始探索

0

主题

2657

回帖

1万

积分

弑神者

Rank: 6Rank: 6

积分
11727
发表于 2019-3-14 12:17:09 | 显示全部楼层
看着不错
自由之翼 开始探索

9

主题

1129

回帖

1万

积分

云端的人

Rank: 7Rank: 7Rank: 7

积分
18825
发表于 2019-4-12 22:27:57 | 显示全部楼层
dalao,我换了绿色o圈之后出现了你说的那种按下去之后回弹的现象,虽然没有弹回原位但是明显有回弹,然后发生了碎弹倒吸的问题,请问这种回弹情况应该怎么解决
自由之翼 开始探索

22

主题

159

回帖

2659

积分

重炮手

Rank: 4

积分
2659
 楼主| 发表于 2019-4-16 23:06:19 | 显示全部楼层
小钟 发表于 2019-4-12 22:27
dalao,我换了绿色o圈之后出现了你说的那种按下去之后回弹的现象,虽然没有弹回原位但是明显有回弹,然后发 ...

试一下拓孔(凿大拍头上几个孔),我也退坑水弹一段时间了,刚回来看见你的评论
自由之翼 开始探索

9

主题

1129

回帖

1万

积分

云端的人

Rank: 7Rank: 7Rank: 7

积分
18825
发表于 2019-4-17 09:02:15 | 显示全部楼层
叶杭祁剑 发表于 2019-4-16 23:06
试一下拓孔(凿大拍头上几个孔),我也退坑水弹一段时间了,刚回来看见你的评论
...

好的好的,谢谢dalao!
自由之翼 开始探索

87

主题

2151

回帖

2万

积分

云端的人

Rank: 7Rank: 7Rank: 7

积分
21681
发表于 2019-7-1 22:48:06 来自手机 | 显示全部楼层
萌新求大佬带飞

233

主题

781

回帖

1万

积分

禁止发言

积分
11168
发表于 2019-7-2 05:09:11 来自手机 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽
自由之翼 开始探索

1217

主题

8594

回帖

12万

积分

轨道湮灭者

Rank: 10Rank: 10Rank: 10

积分
125503
发表于 2019-7-2 05:55:45 来自手机 | 显示全部楼层
手艺人,讲解得很清楚。
自由之翼 开始探索

1

主题

7

回帖

1123

积分

重炮手

Rank: 4

积分
1123
发表于 2019-8-1 01:37:57 来自手机 | 显示全部楼层
自由之翼 开始探索

0

主题

2

回帖

220

积分

后勤泡弹员

Rank: 2

积分
220
发表于 2019-9-1 15:04:04 来自手机 | 显示全部楼层
好贴啊,老兄你这改完初速多少
自由之翼 开始探索

8

主题

22

回帖

2451

积分

重炮手

Rank: 4

积分
2451
发表于 2019-10-7 21:05:49 来自手机 | 显示全部楼层
原厂轻改都要改什么啊(萌新)
自由之翼 开始探索

43

主题

977

回帖

4万

积分

金属狂潮

Rank: 8Rank: 8

积分
46534
发表于 2019-11-11 02:48:12 来自手机 | 显示全部楼层
拉桥槽里放牙签是个隐患
自由之翼 开始探索

0

主题

26

回帖

860

积分

突击队员

Rank: 3Rank: 3

积分
860
发表于 2019-11-26 20:38:53 来自手机 | 显示全部楼层
请问楼主,我只换了1.2弹簧铝三通和内管后,经常尿弹,射击声音也明显小了,感觉没力,是不是气缸推头那些必^_^气密没做好
自由之翼 开始探索

5

主题

313

回帖

4740

积分

收割者

Rank: 5Rank: 5

积分
4740
发表于 2020-1-1 16:31:21 来自手机 | 显示全部楼层
很细致,的确是花最少的钱,做出最好的效果!
但是我还是觉得,推嘴加长和联动片点牙签这种做法欠妥!虽然短期看效果明显,但是必然会造成零件变形、过度磨损和公差变大等问题,可谓是后患无穷!
