挂机党福音 Lipton空挂补丁组装攻略

    [复制链接]

10

主题

872

回帖

1万

积分

云端的人

Rank: 7Rank: 7Rank: 7

积分
14031
发表于 2018-9-20 22:39:29 | |阅读模式



从入手第一把水弹枪我就一直被困扰着,这玩具击发的时候真的很吵很扰民。。。这玩在室内玩真的后果很严重,没错第一次射击就是在家里突突的,之后满地的碎水弹渣,被老婆罚跪键盘以及打扫卫生一个周。。。。年纪大了真的没时间和精力去下场。。。。为什么不能只做一个安静的挂墙党,没事端起来装个b假装瞄点什么东西。。。
于是入手奇点波壳准备就当个挂墙补丁用,到手之后又觉得壳子都买了不如自己装个波试试。结果非常酸爽,装到一半发现没有买尾顶没法装托芯。。。。买了尾顶发现没有握把补丁不能装握把,然而奇点握把补丁一直没货好像昨天才出货,尼玛。。。。。最后我的第一支波箱沦为了一个有齿轮的空挂补丁

最近逛论坛突然发现Lipton大佬的空挂补丁,立即下单,组装。今天分享一下这套配件,先看一下最终效果,完美实现空挂和释放非常酷炫,视频不好传,放个下载链接:
https://pan.baidu.com/s/1Uq3zeVUkHNAcTQbrygVBiA

下面是装配过程,本文只针对ttm机匣,其他机匣情况不明。

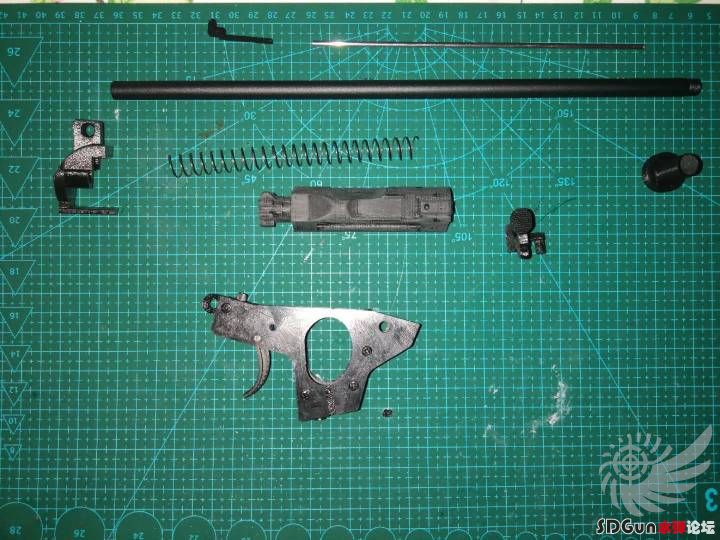

先来一张零件合集,分为上机匣补丁和下机匣补丁两部分。内管是自己配的,不包含在补丁配件里。注意上边那根金属棒,卖家把它插在包装海绵里面。差点被我扔了。

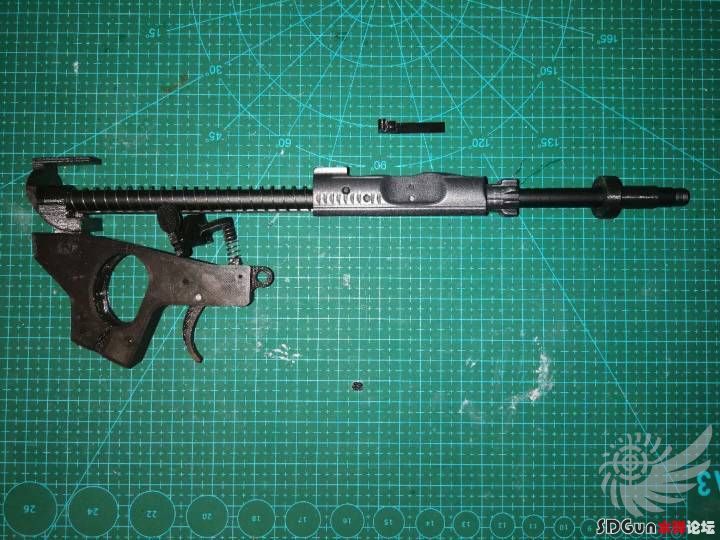

零件在机匣内的相对位置如下图。

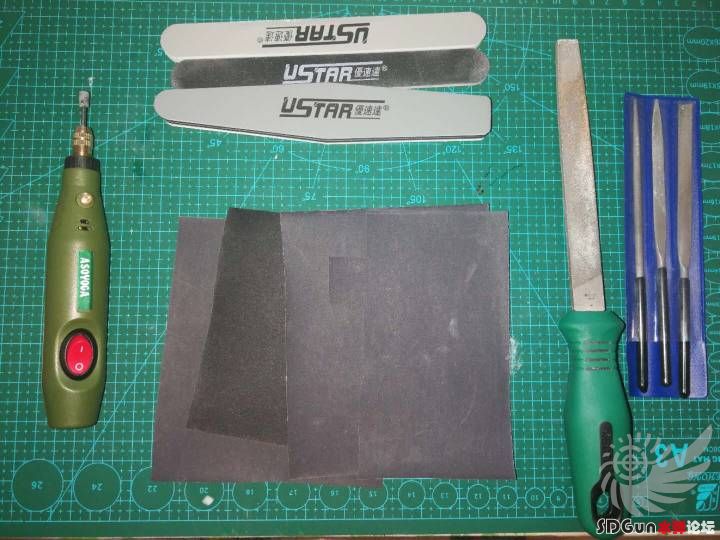

要说到这套组件的组装心得,就一个字,磨。工具要准备好

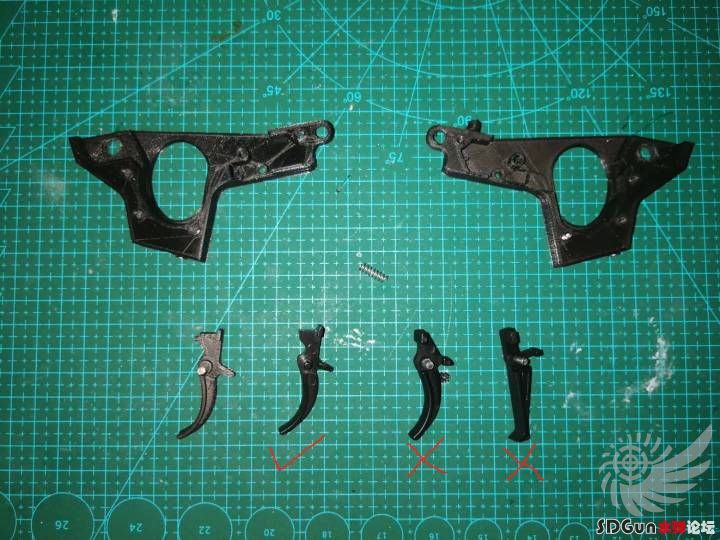

先来看下机匣补丁,零件很少。两片壳,扳机和一个对顶弹簧。打印扳机直接扔了换金属件。这里只能使用二号扳机。

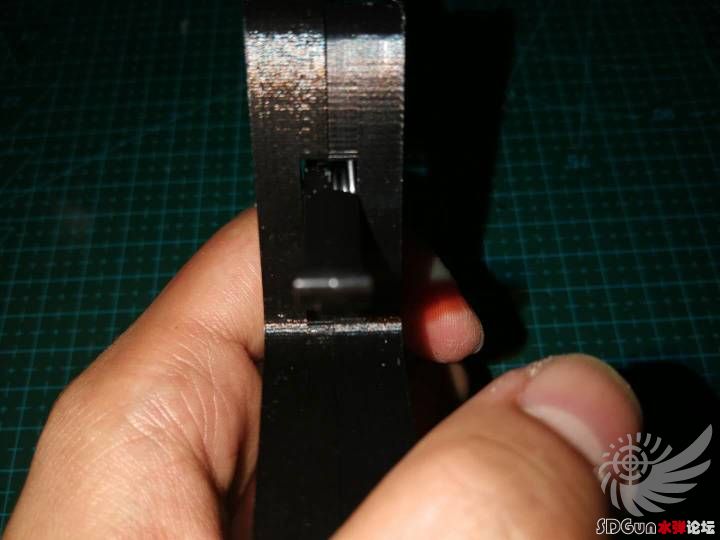

经过尝试,水弹扳机弹簧可以用在补丁上。只是安装有点难度。

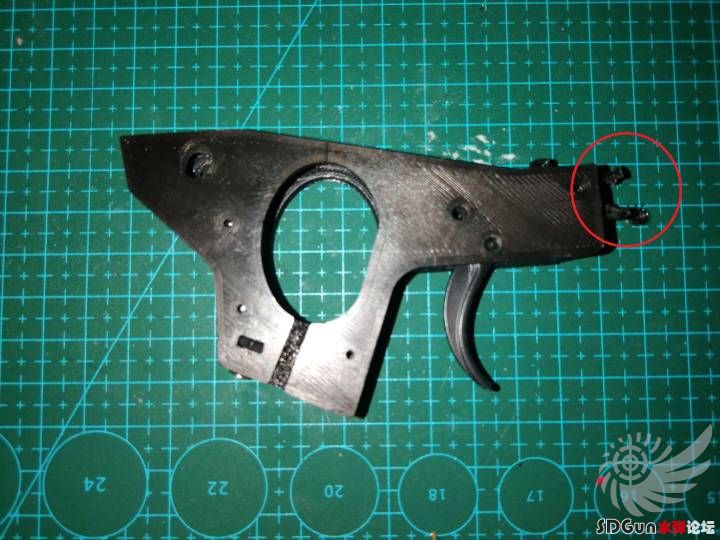

下机匣补丁通过两颗稍钉和卡笋固定在机匣中。卡笋孔的位置公差比较大被我打磨成这个死样子了,其实可以直接锯掉,但是我留下了一部分原因见后文。


固定下机匣补丁,两根稍钉非常稳固。

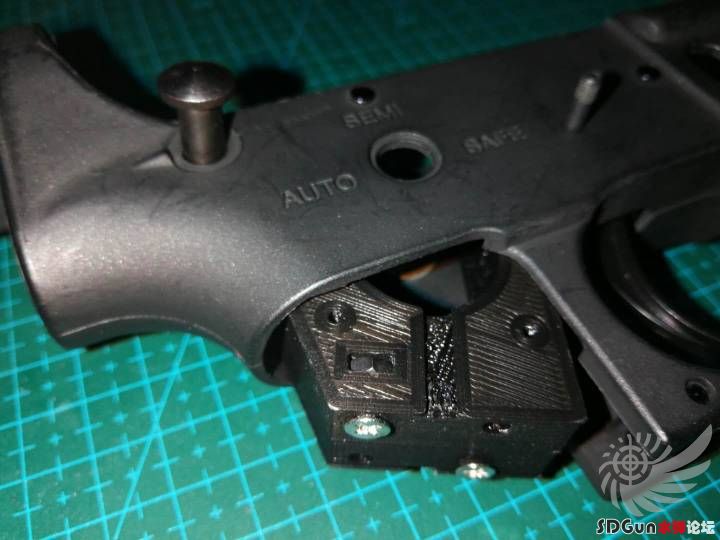

刚才残留的卡笋孔,在这里可以当卡笋补丁用。这样安装的卡笋补丁插上弹夹以后变态紧。嗯,我喜欢。

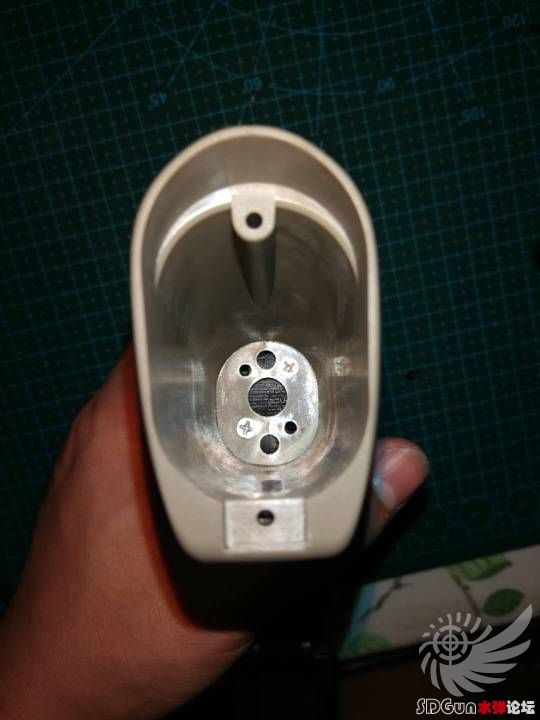

安装握把,十分牢固。下机匣补丁原配反人类铝螺丝。。。。

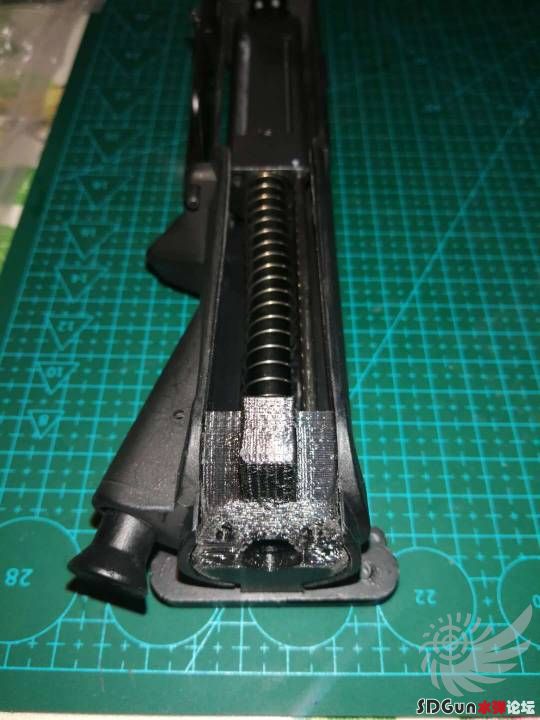

接下来,上机匣补丁数量比较多,而且几乎都要处理才能安装。一个一个说吧。后限位零件,两侧都需要打磨,否则无法合匣。中间圆孔我也磨了一下,跟后托拉帽稍有冲突。

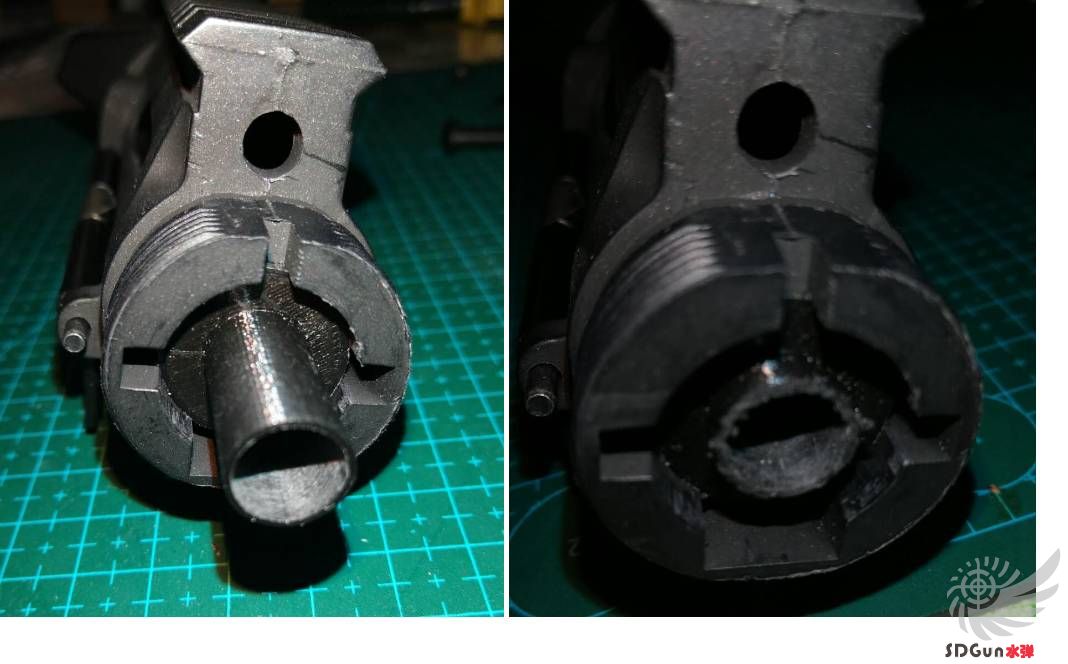

前限位这个零件特别优秀。周围一圈需要轻度打磨才能安装到位。中央开孔尺寸完美,内管直插。伸出机匣的部分跟外管有冲突,锯掉了。为了保证枪击补丁的完整,我使用不深入机匣的声速外管。

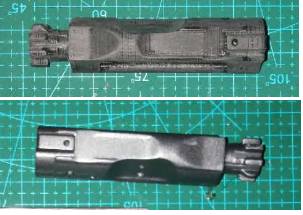

枪机零件是打磨重点,谁让它露在外面呢。打印件的纹路完全不能忍。但是这个零件打磨挺有难度的。细节比较丰富,需要打磨的面太多了,尤其前端那个菊花,十分要命。这里600号砂纸先打一遍,牙膏补土糊一层填补打印纹路,1000号砂纸再打一遍,喷水补土,1500号水砂纸再打一遍。喷的是田宫as-6半光黑和as-100浅枪铁色。颜色有点浅,不过算了买不起喷罐了。

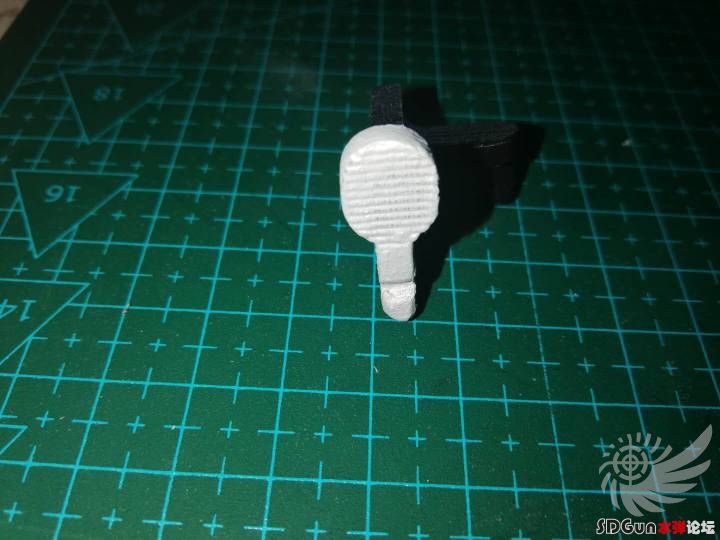

苍蝇拍,让人又爱又恨。。。打印件是在太粗糙了。本来想扔了换金属件,但是舍不得空挂功能。只好糊一层牙膏补土疯狂打磨。。。。最后的打磨效果也是差强人意。凑合了吧。

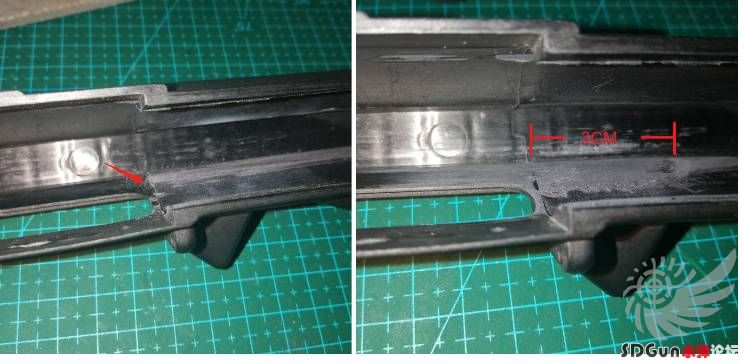

接下来上机匣需要处理。左图箭头指示的地方会卡住拉机柄,导致枪机无法拉到空挂位置,需要进行重度打磨,将拉机柄行程增加3cm左右。打磨深度1.5-2mm。

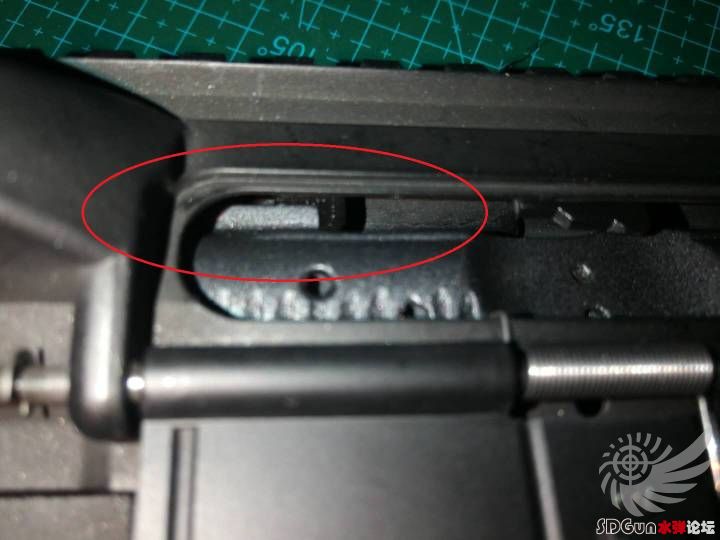

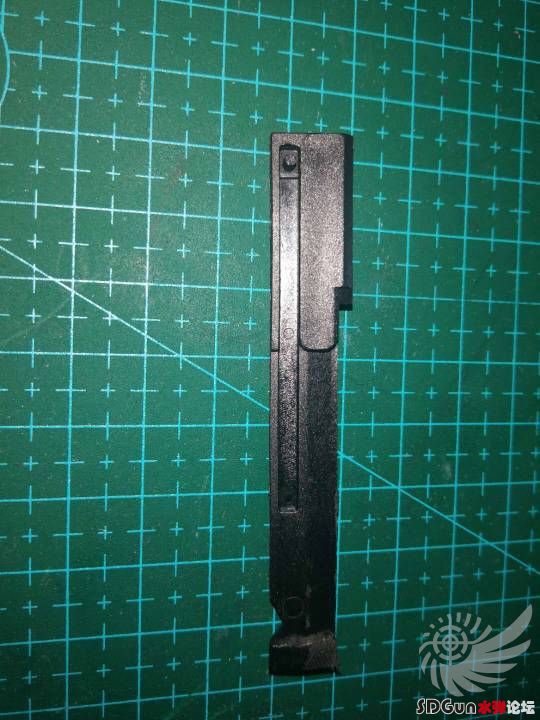

我们不需要装机片,这个零件完全没用,并且严重影响枪机补丁在机匣里的移动。直接拆下来扔了。舍不得扔的话也得磨。

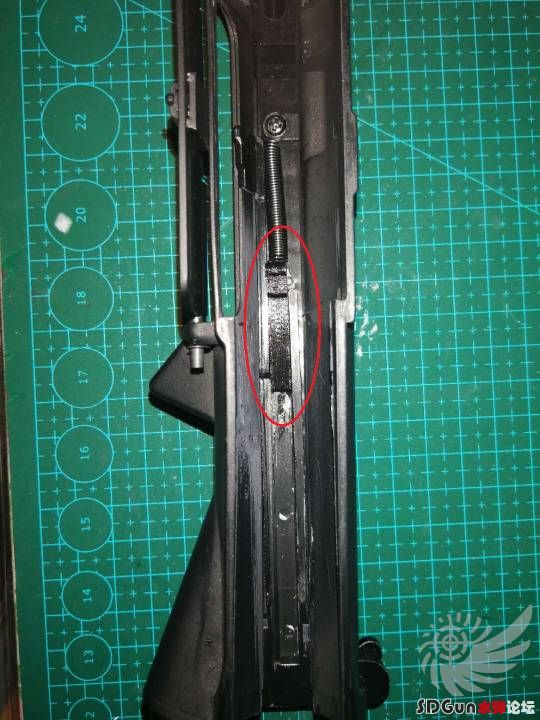

这个零件是拉机柄和枪机联动的关键,安装位置很重要,而且是一个吃力的部位,用ab胶吧。


零件准备完毕,假组一下,枪机移动顺畅,完美

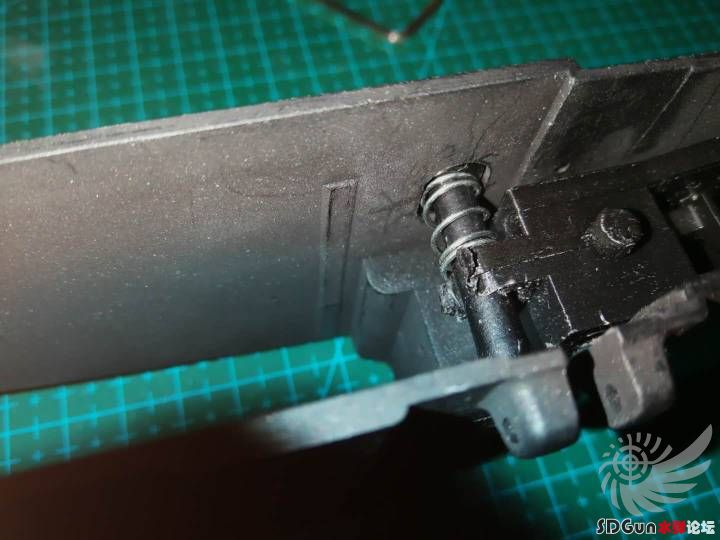

苍蝇拍通过一个对顶弹簧跟下机匣补丁连接。

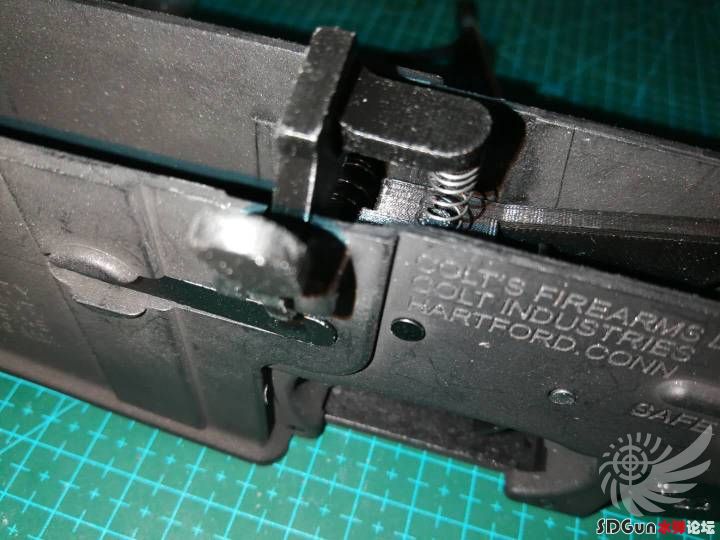

一切准备就绪,开始最后的组装。首先将上机匣组件通过后稍钉固定。下图是空挂位枪机和苍蝇拍的位置关系。

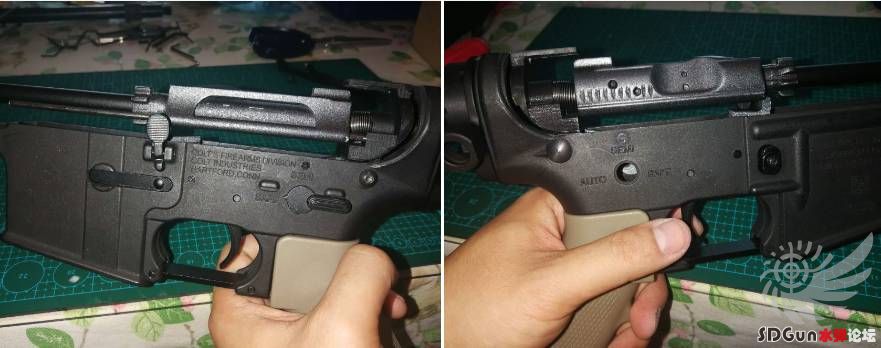

接下来就可以顺利合匣了!可以看到联动补丁正好扣住枪机。

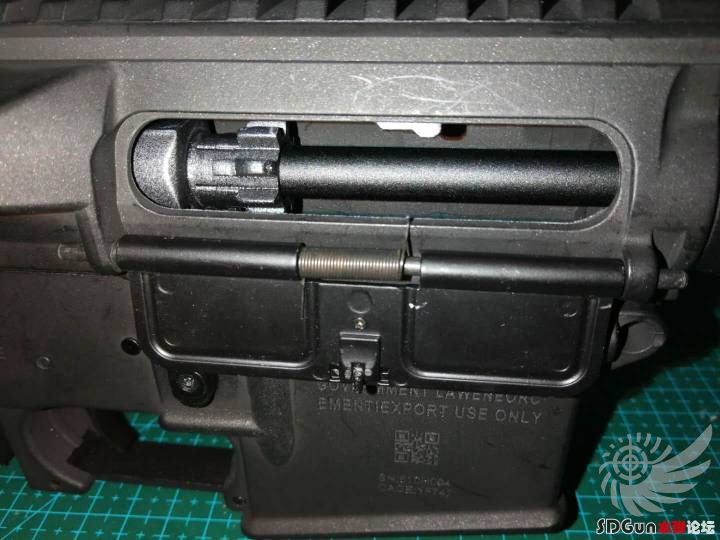

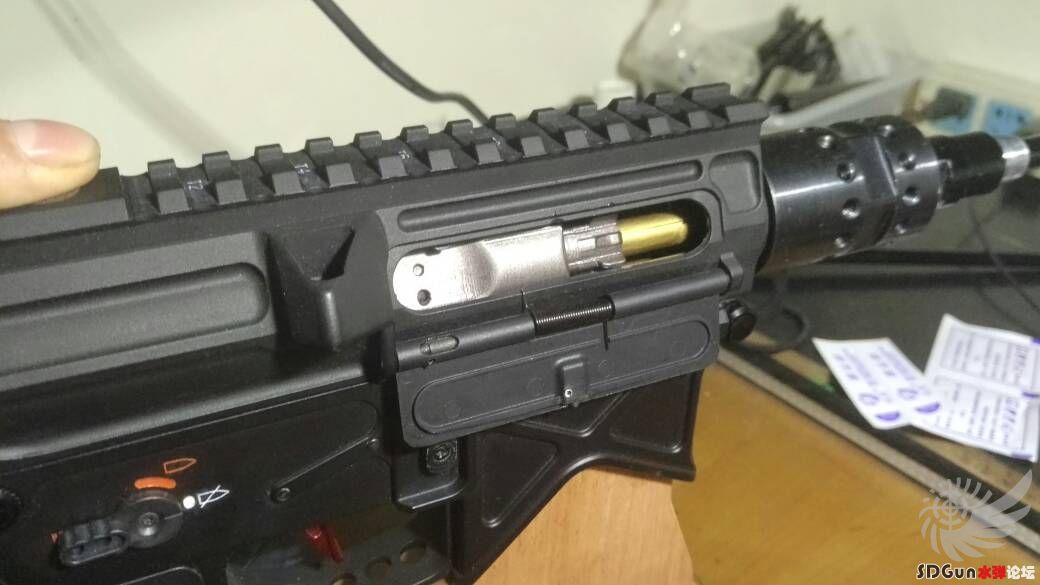

空挂位置,漏出菊花!


空挂位置,对侧的苍蝇拍是弹起的状态。按下苍蝇拍枪机就可以复位了!十分刺激。


这套空挂补丁不影响导气管的安装,美滋滋。


然而鱼骨还没有到,就先这样吧。挂墙党同好可以参考一下。
十年西域兵,九年长安帅

147

主题

3561

回帖

3万

积分

金属狂潮

Rank: 8Rank: 8

积分
34546
发表于 2018-9-20 22:44:33 |
手艺人
fw

111

主题

3078

回帖

1009

积分

禁止发言

积分
1009
QQ
发表于 2018-9-20 22:48:04 |
提示: 作者被禁止或删除 内容自动屏蔽
自由之翼 开始探索

10

主题

872

回帖

1万

积分

云端的人

Rank: 7Rank: 7Rank: 7

积分
14031
 楼主| 发表于 2018-9-20 22:50:39 |
Lipton 发表于 2018-9-20 22:48
写的很好很细致 但是不敢加精

握把补丁求换铁的。。。。。
十年西域兵,九年长安帅

10

主题

872

回帖

1万

积分

云端的人

Rank: 7Rank: 7Rank: 7

积分
14031
 楼主| 发表于 2018-9-20 22:51:41 |
Lipton 发表于 2018-9-20 22:48
写的很好很细致 但是不敢加精

回头有人买了要安装说明直接甩帖子链接就行啦
十年西域兵,九年长安帅

111

主题

3078

回帖

1009

积分

禁止发言

积分
1009
QQ
发表于 2018-9-20 22:52:14 |
提示: 作者被禁止或删除 内容自动屏蔽
半退坑

12

主题

2224

回帖

9544

积分

弑神者

Rank: 6Rank: 6

积分
9544
发表于 2018-9-20 22:52:15 |
顶顶顶
自由可以被猎杀,不可以被驯服。

4

主题

909

回帖

5232

积分

禁止发言

积分
5232
发表于 2018-9-20 22:52:43 |
提示: 作者被禁止或删除 内容自动屏蔽
水友签到

111

主题

3078

回帖

1009

积分

禁止发言

积分
1009
QQ
发表于 2018-9-20 22:54:28 |
提示: 作者被禁止或删除 内容自动屏蔽
半退坑

4

主题

1678

回帖

1万

积分

云端的人

Rank: 7Rank: 7Rank: 7

积分
15018
发表于 2018-9-20 22:55:40 |
赞就是倒数第三张还是有点纠结,露了好长段管子挺显眼的
自由之翼 开始探索

10

主题

872

回帖

1万

积分

云端的人

Rank: 7Rank: 7Rank: 7

积分
14031
 楼主| 发表于 2018-9-20 22:57:21 |
kok787 发表于 2018-9-20 22:55
赞就是倒数第三张还是有点纠结,露了好长段管子挺显眼的

这个好像没啥办法。。。它是沿着内管移动的。。。
十年西域兵,九年长安帅

194

主题

3045

回帖

2万

积分

禁止访问

积分
23123
发表于 2018-9-20 22:57:39 |
提示: 作者被禁止或删除 内容自动屏蔽
水弹发射器Gel Ball Blaster(简称GBB)

10

主题

872

回帖

1万

积分

云端的人

Rank: 7Rank: 7Rank: 7

积分
14031
 楼主| 发表于 2018-9-20 22:59:10 |
zyink12 发表于 2018-9-20 22:52
这套东西不便宜,还到处都有公差,为什么不能跟精确点了?

这套零件,就打印件而言,我觉得公差已经算很好的了。超出我预期不少。
十年西域兵,九年长安帅

2

主题

7437

回帖

3万

积分

金属狂潮

Rank: 8Rank: 8

积分
37662
QQ
发表于 2018-9-20 23:01:16 |
太麻烦了,好手艺
水友签到

4

主题

1678

回帖

1万

积分

云端的人

Rank: 7Rank: 7Rank: 7

积分
15018
发表于 2018-9-20 23:03:09 |
pkusiner 发表于 2018-9-20 22:57
这个好像没啥办法。。。它是沿着内管移动的。。。

了解,结构所决定的没有办法。除了这个和需要重度打磨补土外堪称完美。
自由之翼 开始探索

166

主题

4686

回帖

2万

积分

金属狂潮

Rank: 8Rank: 8

积分
25699
发表于 2018-9-20 23:04:18 |

自由之翼 开始探索

10

主题

872

回帖

1万

积分

云端的人

Rank: 7Rank: 7Rank: 7

积分
14031
 楼主| 发表于 2018-9-20 23:04:41 |
kok787 发表于 2018-9-20 23:03
了解,结构所决定的没有办法。除了这个和需要重度打磨补土外堪称完美。
...

还能忍,把玩的时候基本只会注意到闪亮装的枪机,黑色内管隐藏在暗处。不像拍照的时候这样明显。
十年西域兵,九年长安帅

155

主题

5822

回帖

4万

积分

金属狂潮

Rank: 8Rank: 8

积分
47014
发表于 2018-9-20 23:06:02 |
我猜你买的是狼棕色ris2鱼骨
佛系玩水弹

10

主题

872

回帖

1万

积分

云端的人

Rank: 7Rank: 7Rank: 7

积分
14031
 楼主| 发表于 2018-9-20 23:06:57 |
Night-OwL 发表于 2018-9-20 23:06
我猜你买的是狼棕色ris2鱼骨

你懂我,忽必烈值得信赖,已经发货啦!
十年西域兵,九年长安帅

10

主题

872

回帖

1万

积分

云端的人

Rank: 7Rank: 7Rank: 7

积分
14031
 楼主| 发表于 2018-9-20 23:08:30 |
zyink12 发表于 2018-9-20 22:52
这套东西不便宜,还到处都有公差,为什么不能跟精确点了?

确实有点贵,上下补丁一百多。不过想想我的奇点波。。。前后投入比这个还多
十年西域兵,九年长安帅

111

主题

3078

回帖

1009

积分

禁止发言

积分
1009
QQ
发表于 2018-9-20 23:08:47 |
提示: 作者被禁止或删除 内容自动屏蔽
半退坑

41

主题

3285

回帖

1万

积分

云端的人

Rank: 7Rank: 7Rank: 7

积分
15243
发表于 2018-9-20 23:09:00 |
看完了之后的感受就是,网球拍零件和枪机零件其实可以换光固化的零件嘛,我记得这家店是有光固化机器的吧?毕竟网球拍和枪机是这套组件里最重要的两个外观件,而且偏偏是最最难打磨的两个,LZ真的是做模型的手艺人,一般人比如我对这种复杂零件的打磨绝对搞不定.所以感觉还是店家把这两个外观零件换光固化零件比较好啊.
该会员没有填写今日想说内容.

10

主题

872

回帖

1万

积分

云端的人

Rank: 7Rank: 7Rank: 7

积分
14031
 楼主| 发表于 2018-9-20 23:10:07 |
Lipton 发表于 2018-9-20 23:08
用两根金属杆固定可以不用内管

我也想过这个,但是感觉好像不是很稳,除非两根金属棒前端也固定住。
十年西域兵,九年长安帅

10

主题

872

回帖

1万

积分

云端的人

Rank: 7Rank: 7Rank: 7

积分
14031
 楼主| 发表于 2018-9-20 23:11:23 |
blueblood2 发表于 2018-9-20 23:09
看完了之后的感受就是,网球拍零件和枪机零件其实可以换光固化的零件嘛,我记得这家店是有光固化机器的吧?毕 ...

我手艺也不咋样,就是耐心磨吧,磨了好多天,磨到生无可恋。。。。
十年西域兵,九年长安帅

155

主题

5822

回帖

4万

积分

金属狂潮

Rank: 8Rank: 8

积分
47014
发表于 2018-9-20 23:12:40 |
童心家买的吧,我也是
佛系玩水弹

10

主题

872

回帖

1万

积分

云端的人

Rank: 7Rank: 7Rank: 7

积分
14031
 楼主| 发表于 2018-9-20 23:14:45 |
Lipton 发表于 2018-9-20 23:08
用两根金属杆固定可以不用内管

回头我试一下换两根稍微长一点的金属杆,前面用ab补土固定看看怎么样。
十年西域兵,九年长安帅

10

主题

872

回帖

1万

积分

云端的人

Rank: 7Rank: 7Rank: 7

积分
14031
 楼主| 发表于 2018-9-20 23:17:16 |
Night-OwL 发表于 2018-9-20 23:12
童心家买的吧,我也是

对呀,等的好苦
十年西域兵,九年长安帅

25

主题

3978

回帖

1万

积分

云端的人

Rank: 7Rank: 7Rank: 7

积分
16438
发表于 2018-9-20 23:44:01 |
可以
Assassin

1

主题

504

回帖

2万

积分

金属狂潮

Rank: 8Rank: 8

积分
27650
发表于 2018-9-21 00:05:17 |
佩奇家的?
自由之翼 开始探索

10

主题

2023

回帖

5万

积分

地狱烈火

Rank: 9Rank: 9Rank: 9

积分
56205
QQ
发表于 2018-9-21 00:15:25 |
手残党表示压力很大
老萌新

10

主题

872

回帖

1万

积分

云端的人

Rank: 7Rank: 7Rank: 7

积分
14031
 楼主| 发表于 2018-9-21 06:23:31 |
最爱416 发表于 2018-9-21 00:05
佩奇家的?


十年西域兵,九年长安帅

14

主题

732

回帖

6260

积分

弑神者

Rank: 6Rank: 6

积分
6260
发表于 2018-9-21 06:57:28 |
Lipton 发表于 2018-9-20 23:08
用两根金属杆固定可以不用内管

两根金属管,前端固定,我试了,不稳,我的方法是把内管那一节涂金色,拉开后远看像蛋壳
水友签到

14

主题

732

回帖

6260

积分

弑神者

Rank: 6Rank: 6

积分
6260
发表于 2018-9-21 06:58:38 |

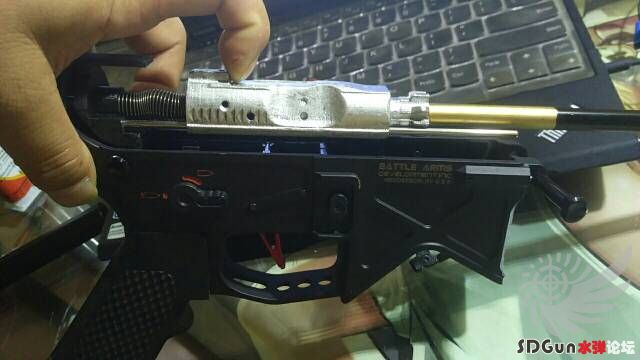

援一张,菊花头真心难打磨,
水友签到

14

主题

732

回帖

6260

积分

弑神者

Rank: 6Rank: 6

积分
6260
发表于 2018-9-21 07:03:55 |

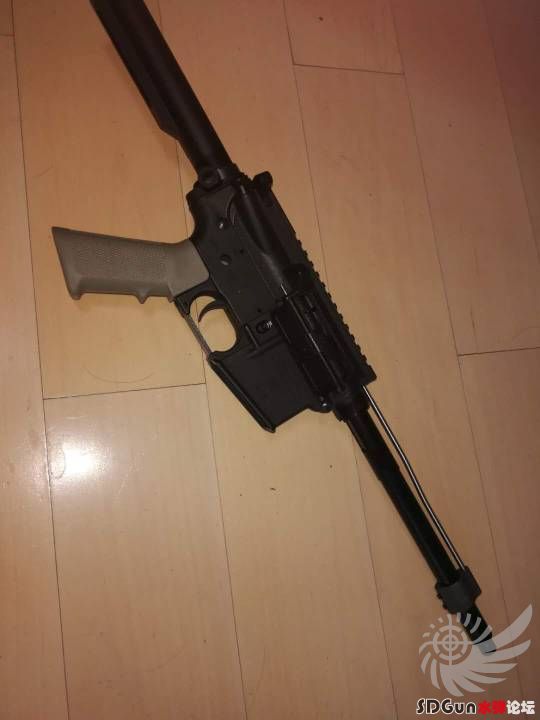

最终版
水友签到

95

主题

6056

回帖

3万

积分

金属狂潮

Rank: 8Rank: 8

积分
31969
发表于 2018-9-21 07:08:37 |
手残党观望中等待升级产品
搞艺术搞到头发长了没钱剪,裤子破了没钱换,就算基本入门了!

486

主题

3162

回帖

7万

积分

地狱烈火

Rank: 9Rank: 9Rank: 9

积分
79468
发表于 2018-9-21 08:44:21 |
非二号扳机能通过切割形状放入使用吗?二号扳机不便宜啊
我常常因为自己不是一个大水逼而感到和你们格格不入

17

主题

3万

回帖

10万

积分

地狱烈火

Rank: 9Rank: 9Rank: 9

积分
104563
发表于 2018-9-21 08:45:53 |
看起来还是可以的。,
水到渠成

24

主题

1万

回帖

3万

积分

金属狂潮

Rank: 8Rank: 8

积分
35473
发表于 2018-9-21 08:56:41 |
码字不易,先顶再看
你可以用年龄掩饰无知,但不能用无知当作借口

10

主题

872

回帖

1万

积分

云端的人

Rank: 7Rank: 7Rank: 7

积分
14031
 楼主| 发表于 2018-9-21 09:10:11 |
阿亮 发表于 2018-9-21 06:58
援一张,菊花头真心难打磨,

还可以再磨磨
十年西域兵,九年长安帅

10

主题

872

回帖

1万

积分

云端的人

Rank: 7Rank: 7Rank: 7

积分
14031
 楼主| 发表于 2018-9-21 09:10:37 |
wstracy 发表于 2018-9-21 08:44
非二号扳机能通过切割形状放入使用吗?二号扳机不便宜啊

我觉得可以,但是有难度。这个扳机槽空间比较小。打磨精度要够。
十年西域兵,九年长安帅

26

主题

5814

回帖

1万

积分

云端的人

Rank: 7Rank: 7Rank: 7

积分
14707
发表于 2018-9-21 09:18:13 |
不错
失去人性失去很多 失去兽性失去一切

10

主题

872

回帖

1万

积分

云端的人

Rank: 7Rank: 7Rank: 7

积分
14031
 楼主| 发表于 2018-9-21 10:05:38 |
超龄小鲜肉 发表于 2018-9-21 07:08
手残党观望中等待升级产品

枪机和苍蝇拍要是有光固化件就好了
十年西域兵,九年长安帅

5

主题

243

回帖

1万

积分

云端的人

Rank: 7Rank: 7Rank: 7

积分
15758
发表于 2018-9-21 10:29:31 |
膜拜,手残党等安装打磨更简单点的产品
自由之翼 开始探索

10

主题

872

回帖

1万

积分

云端的人

Rank: 7Rank: 7Rank: 7

积分
14031
 楼主| 发表于 2018-9-21 13:23:12 |
阿亮 发表于 2018-9-21 06:57
两根金属管,前端固定,我试了,不稳,我的方法是把内管那一节涂金色,拉开后远看像蛋壳
...

兄弟你前端怎么固定的?我刚搞了管子还没到准备试试。
十年西域兵,九年长安帅

59

主题

635

回帖

1万

积分

弑神者

Rank: 6Rank: 6

积分
11097
发表于 2018-9-21 13:27:09 |
真牛批。。。膜拜大佬。。。
自由之翼 开始探索

10

主题

872

回帖

1万

积分

云端的人

Rank: 7Rank: 7Rank: 7

积分
14031
 楼主| 发表于 2018-9-21 13:30:11 |
wochuanqi520 发表于 2018-9-21 13:27
真牛批。。。膜拜大佬。。。

萌新萌新,不是大佬
十年西域兵,九年长安帅

10

主题

872

回帖

1万

积分

云端的人

Rank: 7Rank: 7Rank: 7

积分
14031
 楼主| 发表于 2018-9-21 20:06:57 |
阿亮 发表于 2018-9-21 06:57
两根金属管,前端固定,我试了,不稳,我的方法是把内管那一节涂金色,拉开后远看像蛋壳
...

我今天又拆开看了一次,前端很难固定啊,两根金属棒理枪机菊花太近了。前端也没有可以打孔的地方。
十年西域兵,九年长安帅

14

主题

732

回帖

6260

积分

弑神者

Rank: 6Rank: 6

积分
6260
发表于 2018-9-21 21:06:05 |
pkusiner 发表于 2018-9-21 20:06
我今天又拆开看了一次,前端很难固定啊,两根金属棒理枪机菊花太近了。前端也没有可以打孔的地方。 ...

由于前端固定当时只是内管没到,就是测试了下,所以并没有拍照,给你说下我是怎么搞的吧,我用一张光盘,磨成圆形,卡在上机匣菊花头前面,原装代一根金属棒,我又找了根碳棒长度调好,插入前面光盘磨成的片上,这样两根导轨可以定位,但是没有内管固定,弹簧容易跑,还有就是滑动不顺,所以放弃了
水友签到

14

主题

732

回帖

6260

积分

弑神者

Rank: 6Rank: 6

积分
6260
发表于 2018-9-21 21:10:06 |
前段给塑料片打个眼这样粘死,
水友签到

14

主题

732

回帖

6260

积分

弑神者

Rank: 6Rank: 6

积分
6260
发表于 2018-9-21 21:12:16 |

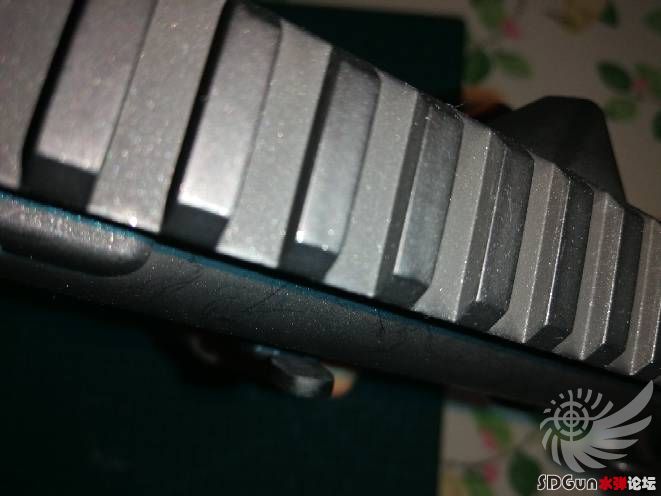

塑料片卡到这里
