大约10年前，AA书房的一个角落里出现了一张图，应该是从东洋盗取过来的，上面文字虽然看不懂，但是图还是很明了，原图早已遗失，内容大约如下：
上图显示，拍头（红色）伸出了个不可描述物体，往前运动的时候捅进了气缸排气口，由于排气不畅，拍头前端产生气垫（蓝色）用于缓冲拍头的冲击力，即可达到减弱拍头撞击声的目的（简而言之就是消声）。
然后……
从一个废的机匣外壳掰了一根这玩意下来，看得出是拧螺丝用的塑料柱子
夹到电钻上，锉刀修一个弧形，打磨外径到小于汽缸排气孔大约半个毫米
在活塞筒上居中打一个孔，用于上螺丝

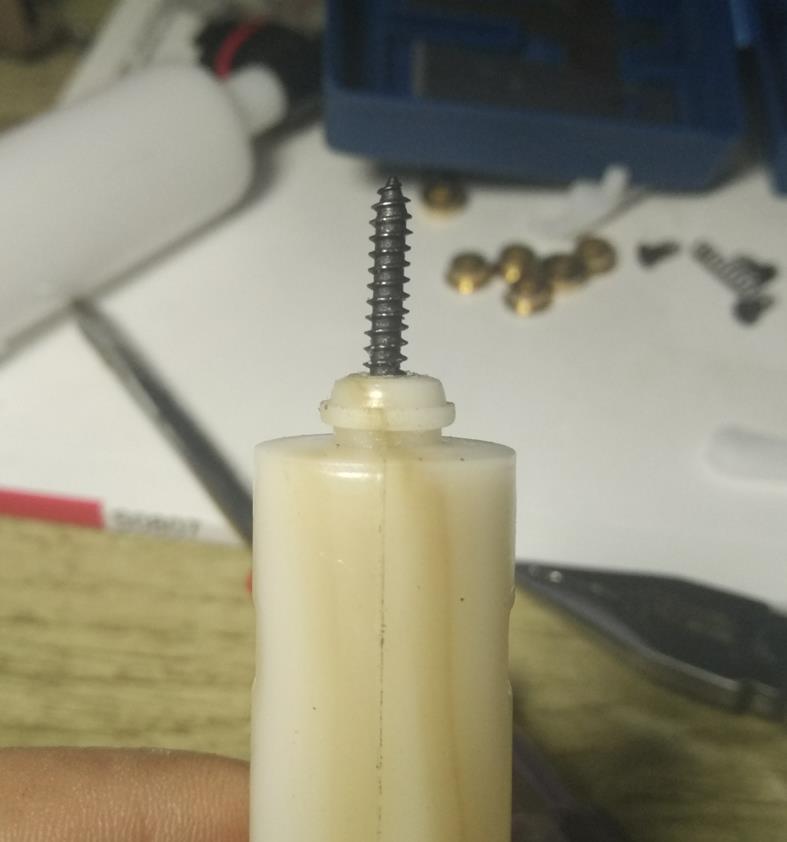

找一根长螺丝从里面上出来固定好
把拍头胶碗开个口，其实不用挖那么大，让螺丝穿过就行了
把不可描述物体拧上螺丝
涂抹上704准备做密封
趁704还没干，赶紧把胶皮碗装上，这样就不会有气密问题了，不可描述的活塞头由此诞生。
另外，为了避免因为气垫缓冲导致的（万一）活塞不能及时到位，天梯的第二齿修掉，第三齿修一半，这样不管天梯有没有到位，齿轮都能准确打到第一齿上。你懂的。
下场使用情况：因为主要噪音还是来自于齿轮，所以无法做到无声发射，但是气垫把拍头撞击的高频音“啪啪啪”缓冲成了低频音“噗噗噗”，敌方能够听到开火的声音，但是比较难准确定位，因为低频音是没有方向性的。
另外，这样改装还起到一个保护波箱壳的作用，有太多波箱断头的情况发生了，就是因为直接撞击，久而久之应力集中于波箱头直角的地方，逐渐产生裂缝。用了气垫，就可以把冲击力缓慢释放到波箱壳上，延长波箱寿命。但是因为减少了气缸有效容积，所以内管也要相应裁短，具体短多少，可以通过计算得出，这就不多说了。
最后查阅了一下资料，其实工业设计上早已有类似结构，叫做“气缓冲气缸”，有兴趣的可以看看。
