斯科迪GLOCK18的电池改造

凸眼鱼 · 发表于 2018-3-31 07:17:08

本帖最后由凸眼鱼于 2018-4-16 22:21 编辑

为什么它的射速那么慢，我也好奇。

原厂电池号称450mah，我用仪器测试容量时发现2.5a电流放电就断电了，后来改成1.5a电流来测试，容量是150mah，拆开电池看发现电池有一块保护板

因为保护板的原因，不能大电流放电，所以测试的时候2.5a直接断电保护了。也就是说这块板子只支持2a左右的放电电流。为什么这种需要大电流放电的电动玩具要用保护板呢？看下面

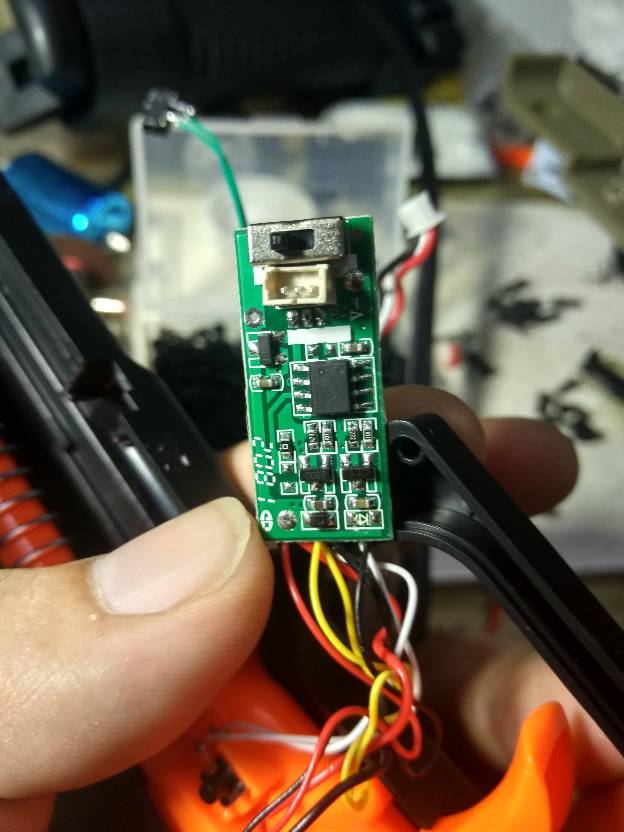

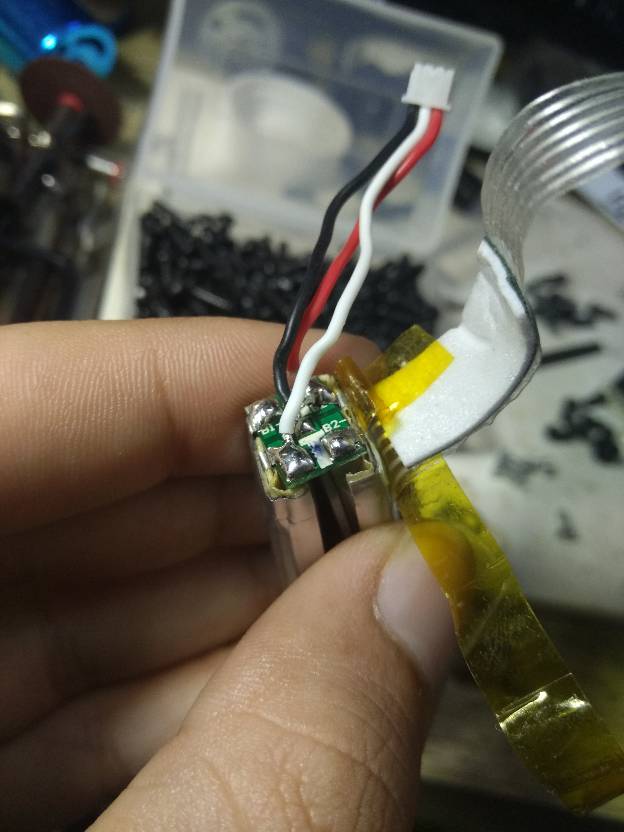

这块电路板就是整个运作的核心了，但是这玩意是一直耗电的，实测电流在0.6毫安这样，所以上面才有个开关让你不玩的时候关起来

万一你没关开关，电流不停的流就会使得电池过放，就报废咯，因此我想厂家才设计了电池加保护板，以防万一

下面开始改造。
原厂电池型号写在包装上，是531136，这串数字的意思是厚5.3毫米，宽11毫米，长36毫米（本体不含电极极耳），考虑到放电量不大，我打算更换模型用的大电流锂电，型号查了一下，有个501140（厚5毫米，宽11毫米，长40毫米），标称20c，容量150mah。要的就是这种大电流。
在格洛克里到处比划了一下，发现可以塞6片电池，这样就可以组成两并三串，11.1v300mah，6a电流，功率75.6w，也曾考虑过14.8v（4s）和18.5v（5s），但是厂家说电路板最高就支持18v，所以5s不考虑，而4s只能以14.8v150mah的规格出现，只有50.4w，所以最终决定还是11.1v300mah的模式

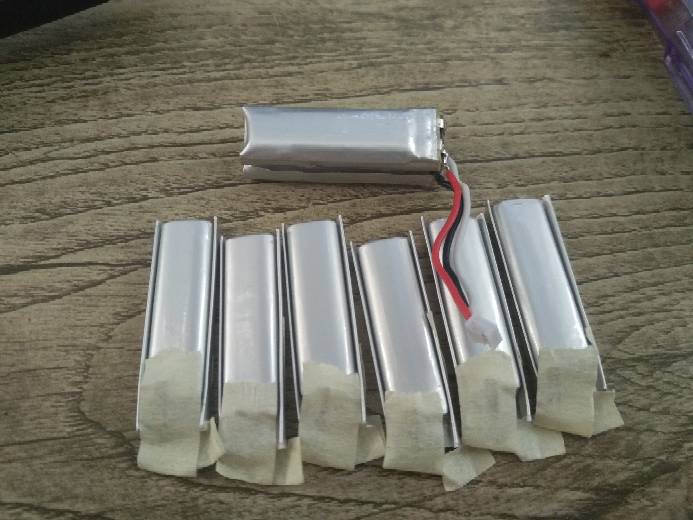

到货。

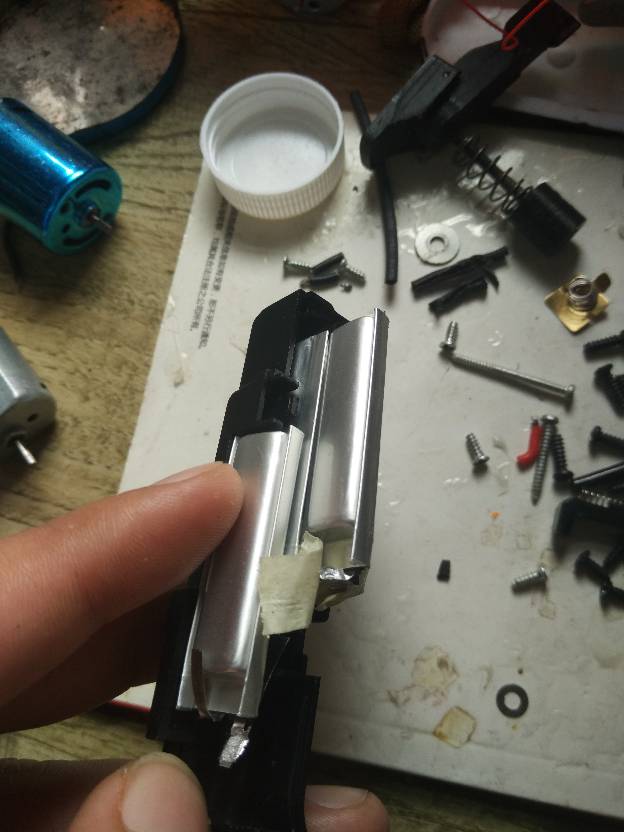

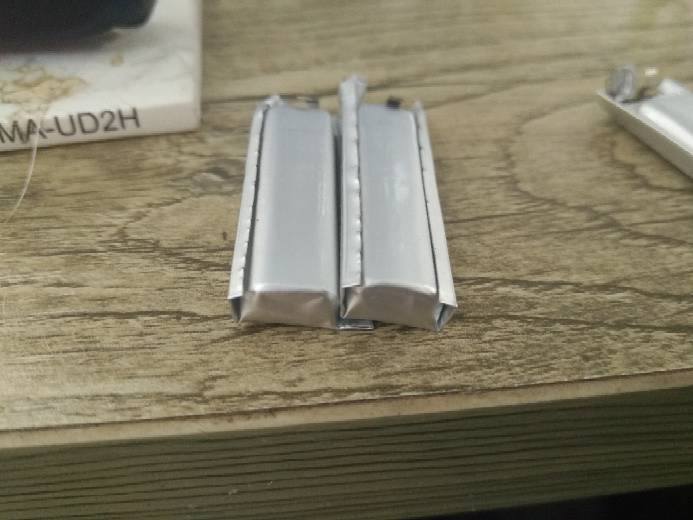

先把旁边掰开点，把里面的边弄到外面来，这样减小总宽度，用胶水粘好固定

再搭一片上来，胶水固定

这个要塞在哪呢？

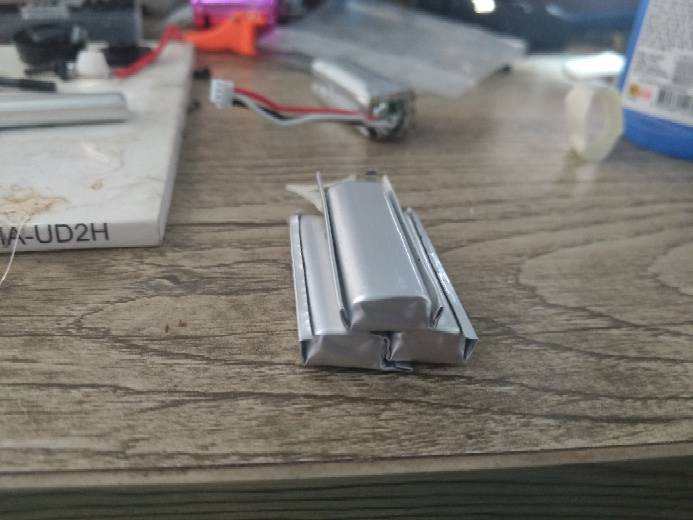

塞这个位置，由原来的原厂左右各一条改成下面一条上面两条并排，上面再搭一条，这时候电池有点宽，打磨一下内侧边缘即可顺利塞入

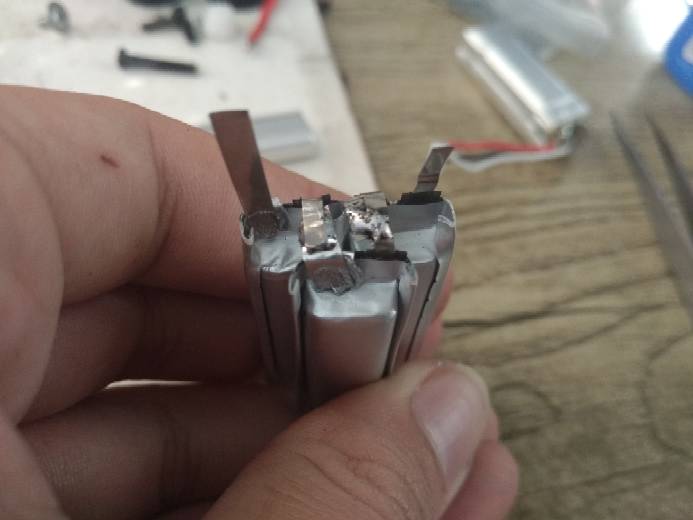

把前面焊起来，就成了一组11.1了
这只是3片，那还有3片呢？别急

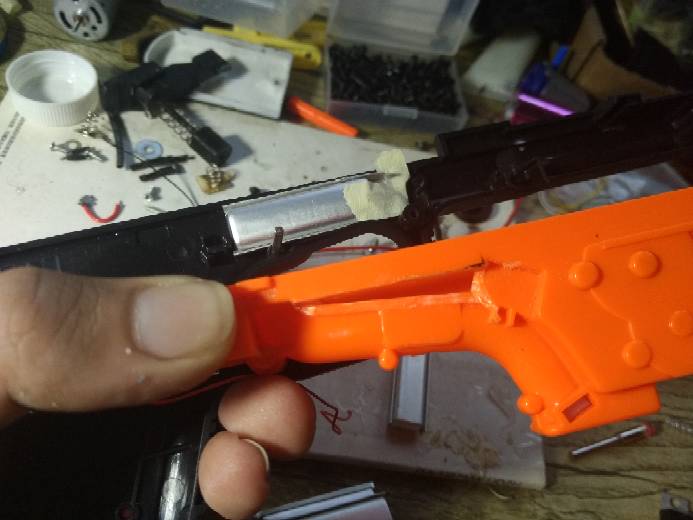

这里先加一片，塞在上面空隙

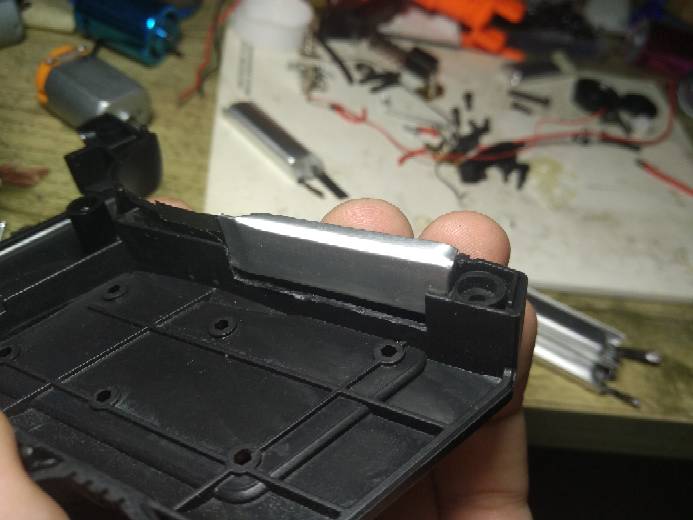

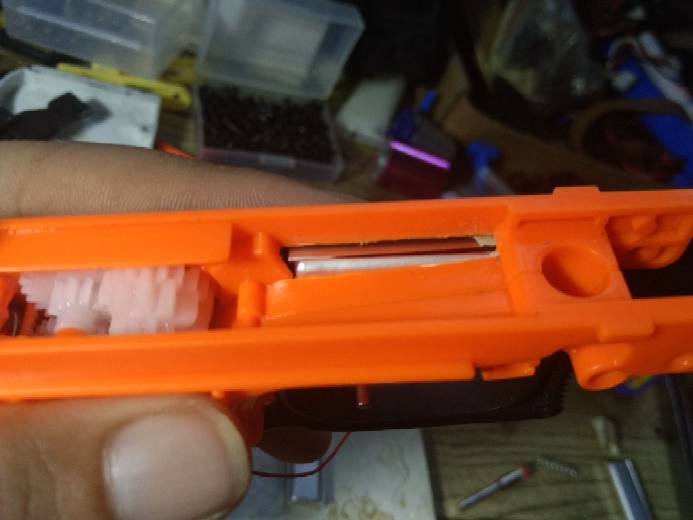

把波箱侧面切掉一点，又可以塞一片

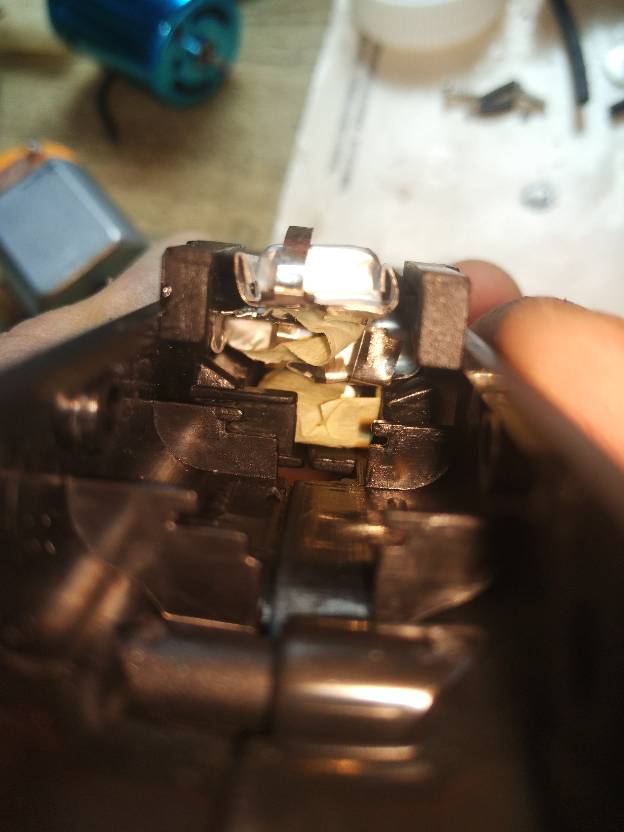

看，这个位置刚刚好，这样有两片了

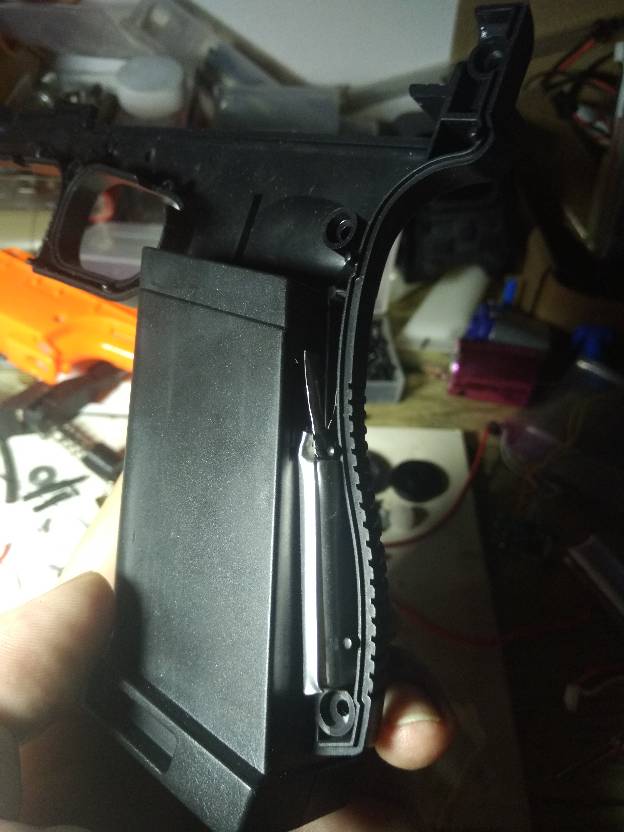

第三片塞在这… 把挡板裁掉一截，不然塞不下

这样看就明朗了

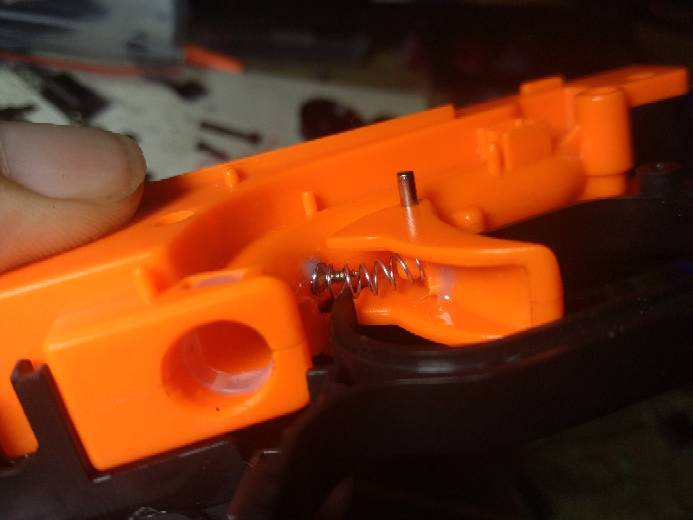

因为电池占据了位置，扳机弹簧得换个位置放，用胶粘在扳机里面。后面用一颗螺丝粘好当做“尾顶”，注意只粘一半波箱壳，不然到时候要拆波箱就打不开了

接下来是说起来容易做起来麻烦的接线，把6片电池组成11.1v300mah

做这种细活建议弄一只镊子，而且还得是塑料的，不然用金属的万一碰到电极会发生短路打火

在壳子底部把原来的开关和充电口扩大，刚刚好卡入一个充电头母头，这样就可以充11.1电池了

电路板也要切短，腾出位置让给新的充电插口

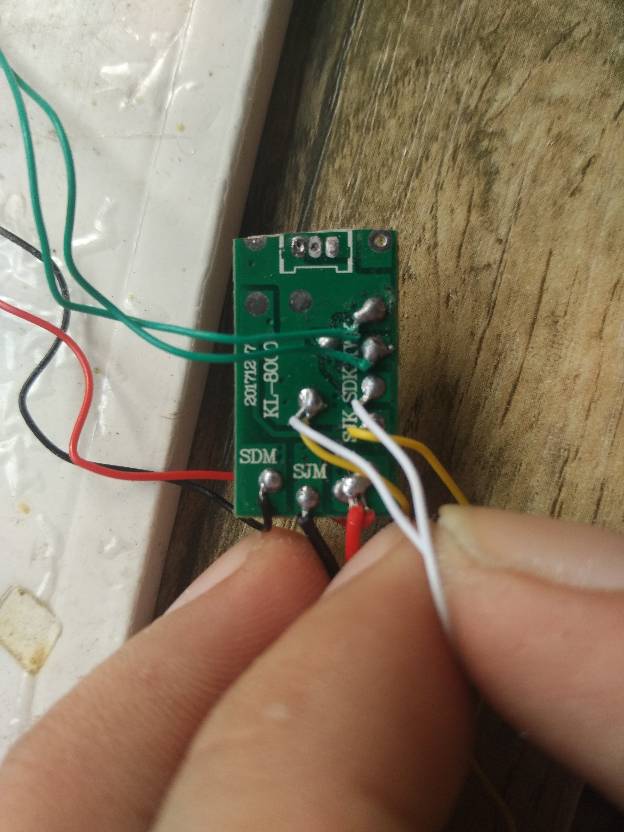

这时候图上左上角的点是负极，右上角的圈接正极。千万千万不要弄错，不然直接烧板子

拿ab胶把插座和开关都粘好

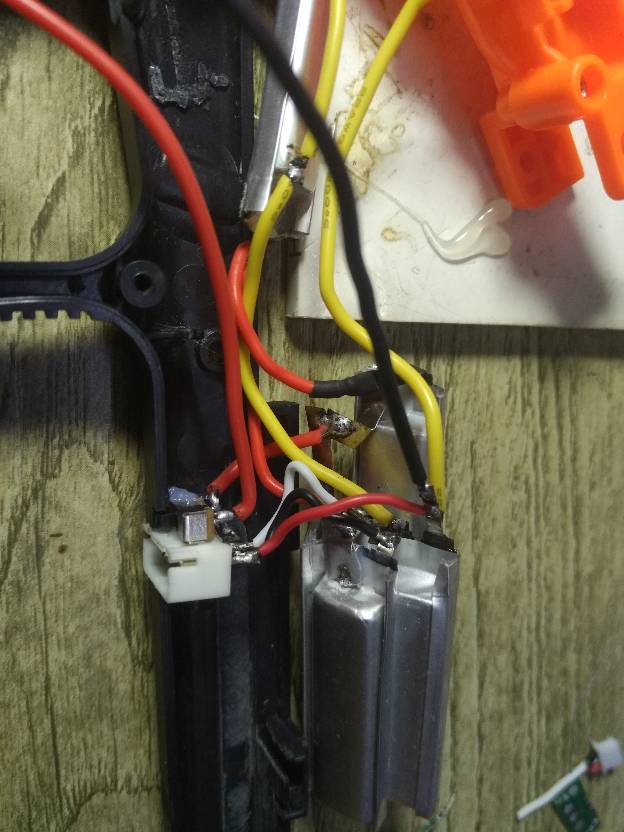

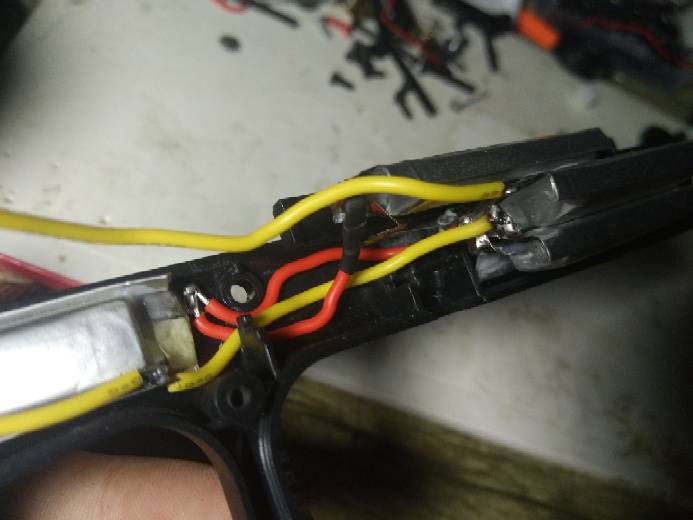

把剩下的线接完

最后是这个样子。

这是格洛克的齿轮，根据齿数计算出齿比是114比1，也就是说马达转114圈，才击发一次，因为马达太小了没有力才不得不这样设计，这也就是射速慢的原因，即使使用高电压电池，按照官方数据马达4万转的转速满打满算，射速是5.8发每秒，不会再高了

============ 分割线 ============

4月1日更新

由于电路板的原因（原因不明），11.1击发测试后就处于不工作状态，所以一直没有视频放出来，昨晚把电池又改了模式，取消掉电路板，直接换成目前长枪的电池接开关接马达的模式，加上fet电路作为电子开关，电池改成5S，电压是18.5v，充满电21v，就是想测试在极限电压下，这个马达能榨出多少性能（为什么不用6s，因为我也怕起火啊

）

结果如下视频
http://xiaoying.tv/v/z504zo/1/?fromApp=XiaoYing&toApp=wechat

可以看到，在21V电压下，射速已经可以用了，但是在连续短连发3次后，再次抠扳机已经没有反应了
就这个珍贵的视频进行分析，射速如下：

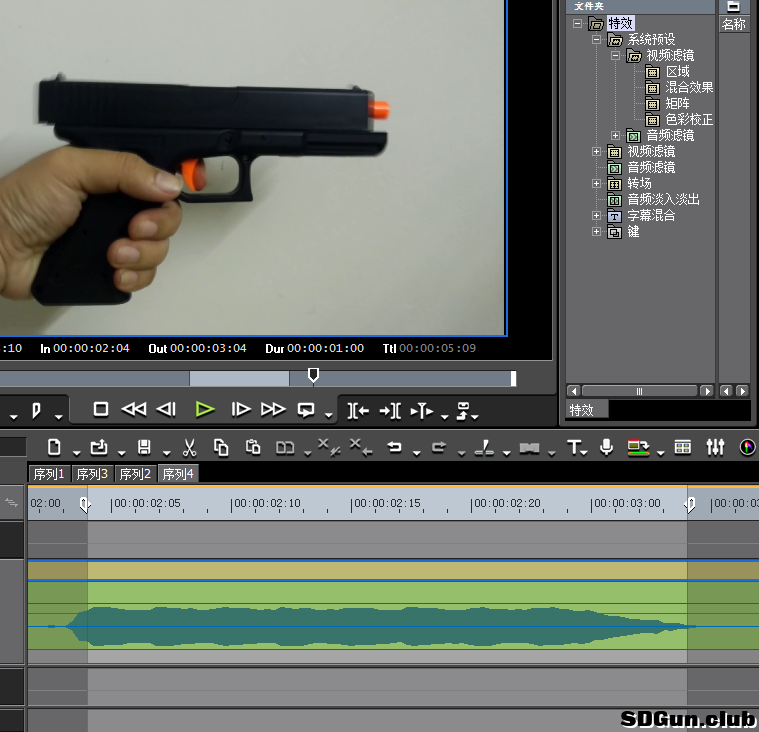

下面的波形，波峰代表一次击发，中间高亮段就是1秒时间，射击末端已经没有击发，按波峰间距估算出射速是每秒10发
按齿轮比计算电机转速就是10*114*60=68400转

现在还不清楚是哪里短板，这几天会进行检测，电池电压估计需要调整到14.8V或者降回11.1V，这也是为了使用寿命而考虑

我比较倾向于秒10发的状态，实战里近战相当有用

=========== 分割线 ==============

昨晚拆开看发现之前问题所在，是因为我用原厂的细线作为信号线接了fet，太细了没检查好焊点，焊点断开

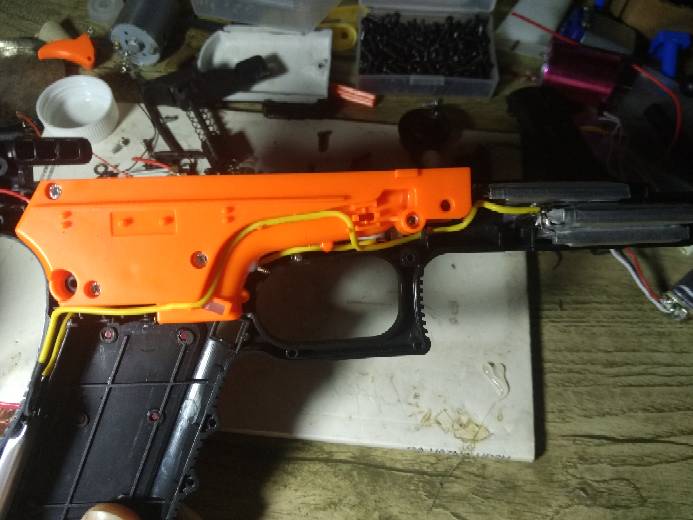

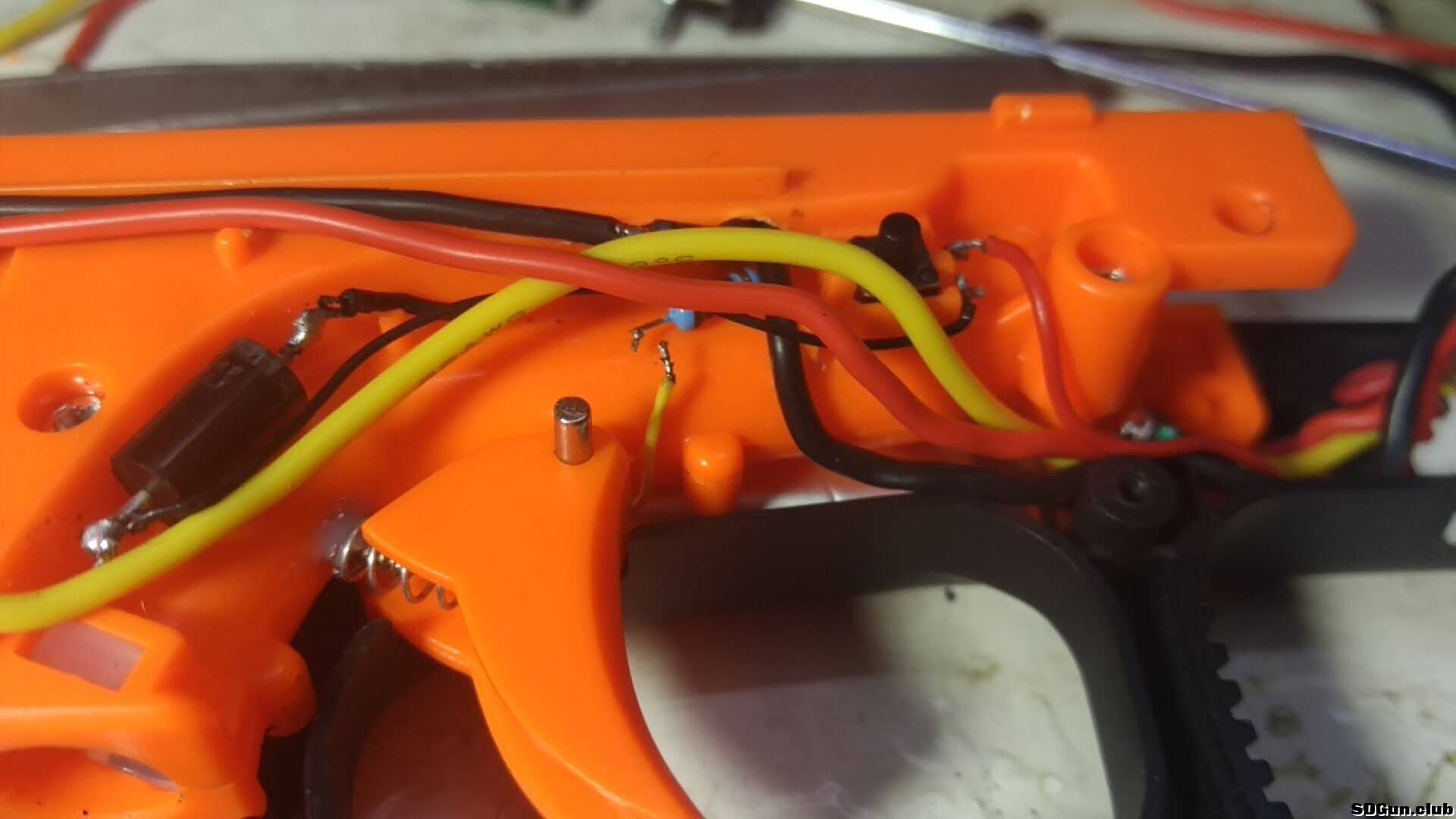

图中间的细细的黄色线头就是断开的地方，后来接起来了一切正常

射击视频如下：
http://xiaoying.tv/v/z5wdlz/1/?fromApp=XiaoYing&toApp=copylink

10秒的微信小视频不停地“啪啪啪啪啪啪啪啪啪” 我觉得实战是够了
根据厂家的说法，这个马达不那么容易坏，我觉得应该是因为马达转子线圈绝缘做的比较好吧，击穿电压比较高，也就能够抵抗高电压了，而发热的问题我倒是没拆开波箱，但是伸手指隔着波箱摸没有发热的感觉，估计还是那个齿轮比特大的原因，马达不用什么负载，拼命跑就行了

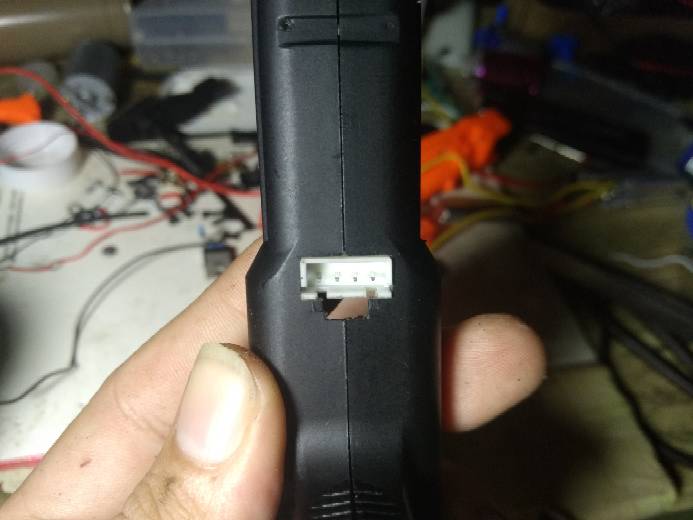

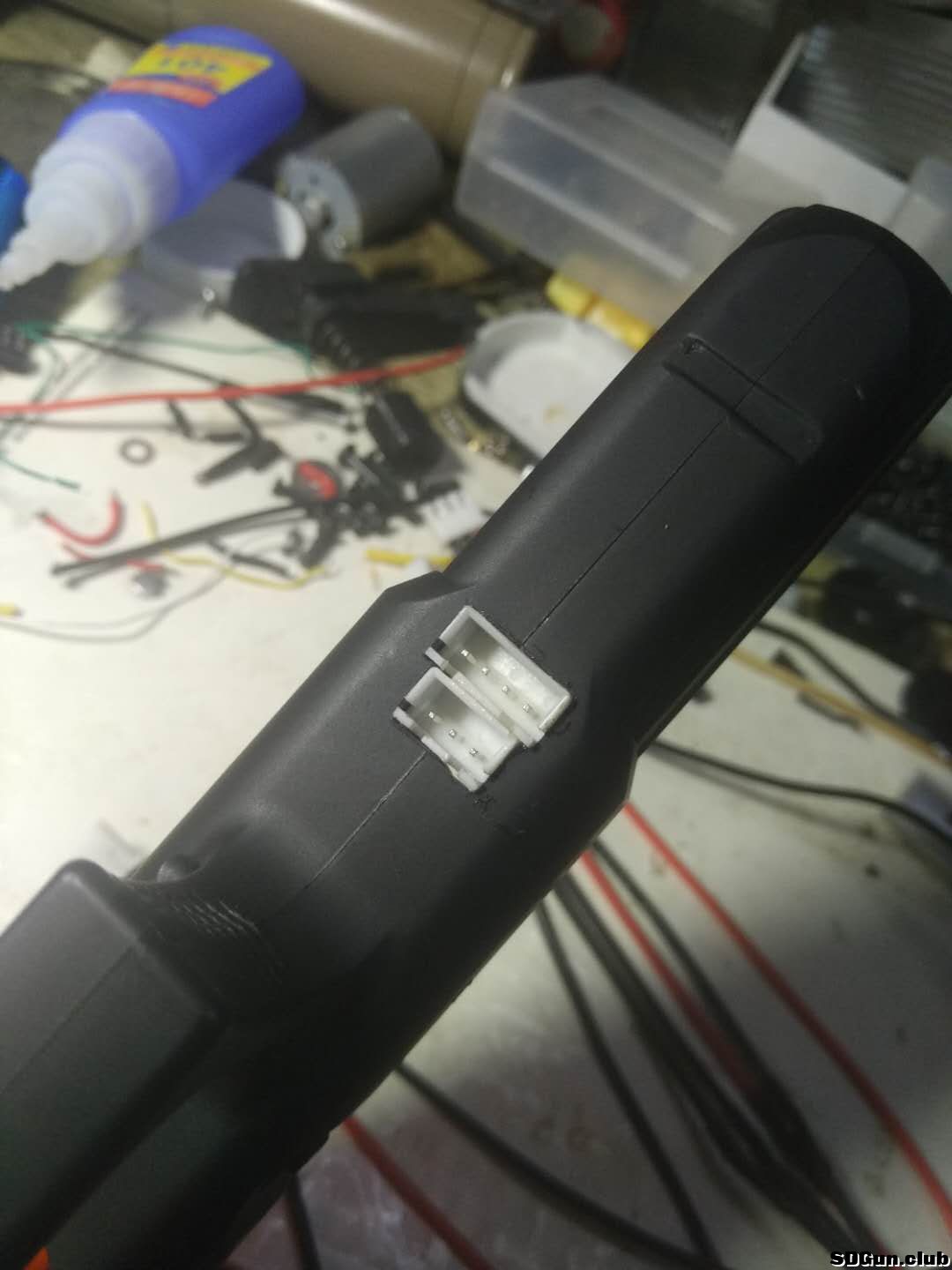

这是隐藏在下面的充电口，一个11.1一个7.4

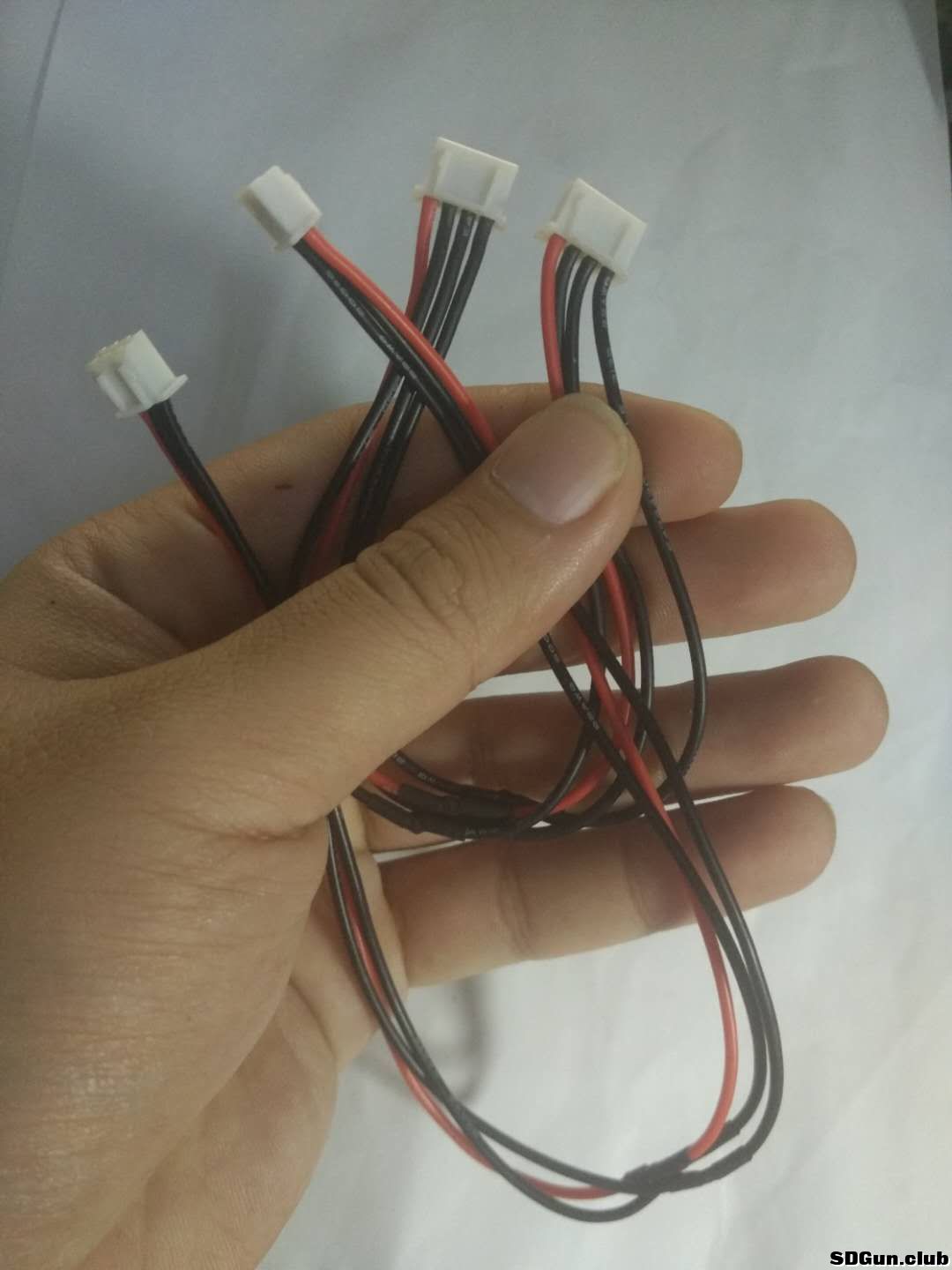

做两根这种充电线，一头插格洛克，一头插B3充电器，但是注意一点，充满一个到一个，不能同时插B3的两个插口，不然会出事滴

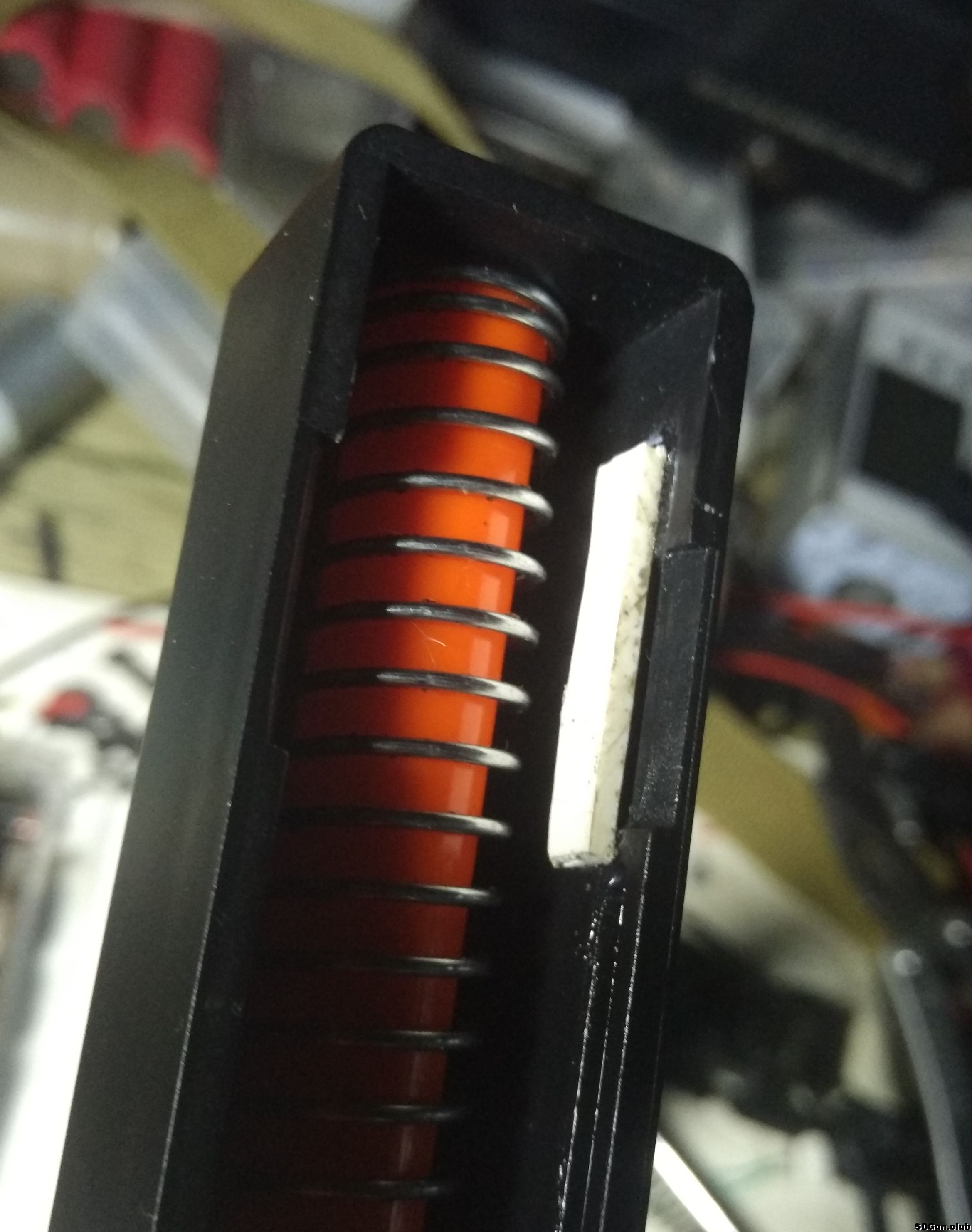

接下来要做的就是给弹匣供电，因为电压过高弹匣波轮转速也会相当高，得把这个电压降下来，得测试弹匣在多少V电压下能提供10发每秒的供弹能力
然后还得去电子城买个常闭的检测开关（按下断开松开接通，跟滑套前面下面那个小小的白色三角形感应开关功能相反，那个是按下接通释放断开，感应滑套位置的），这个常闭的新开关一头接电池正极一头接fei管的正极输入，相当于检测滑套到没到位，没到位情况下你松开扳机它就相当于“继续帮你按住扳机直到滑架到位然后松开”的功能。

============== 分割线 ==============

因为21v电压有点高，用在弹匣上弹匣波轮会转的很快造成供蛋问题，于是我从某块电路板拆下来两根电阻，测得470欧，看样子应该是1/4w的，并联后串入负极，测得电压16v，应该够用了

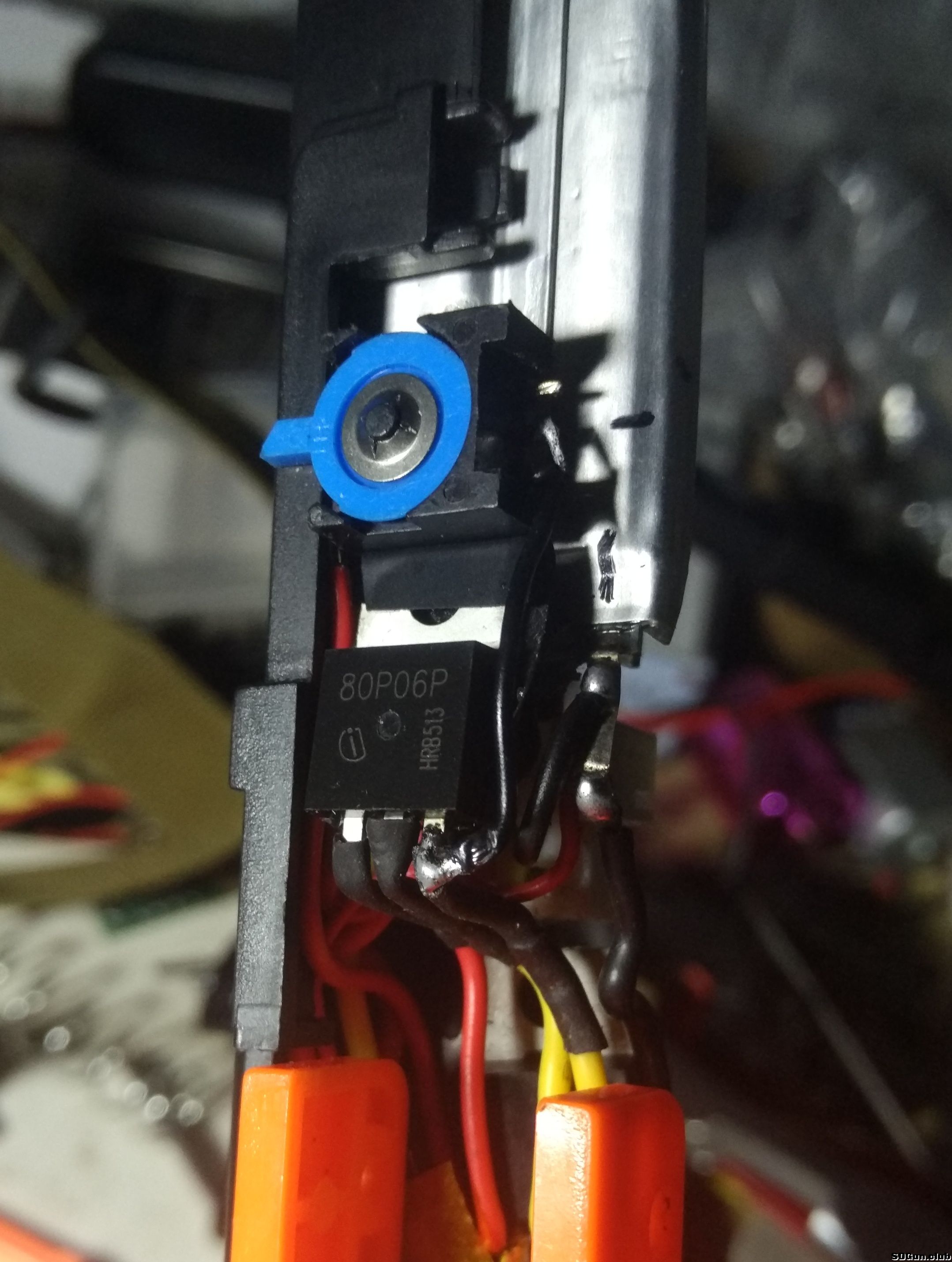

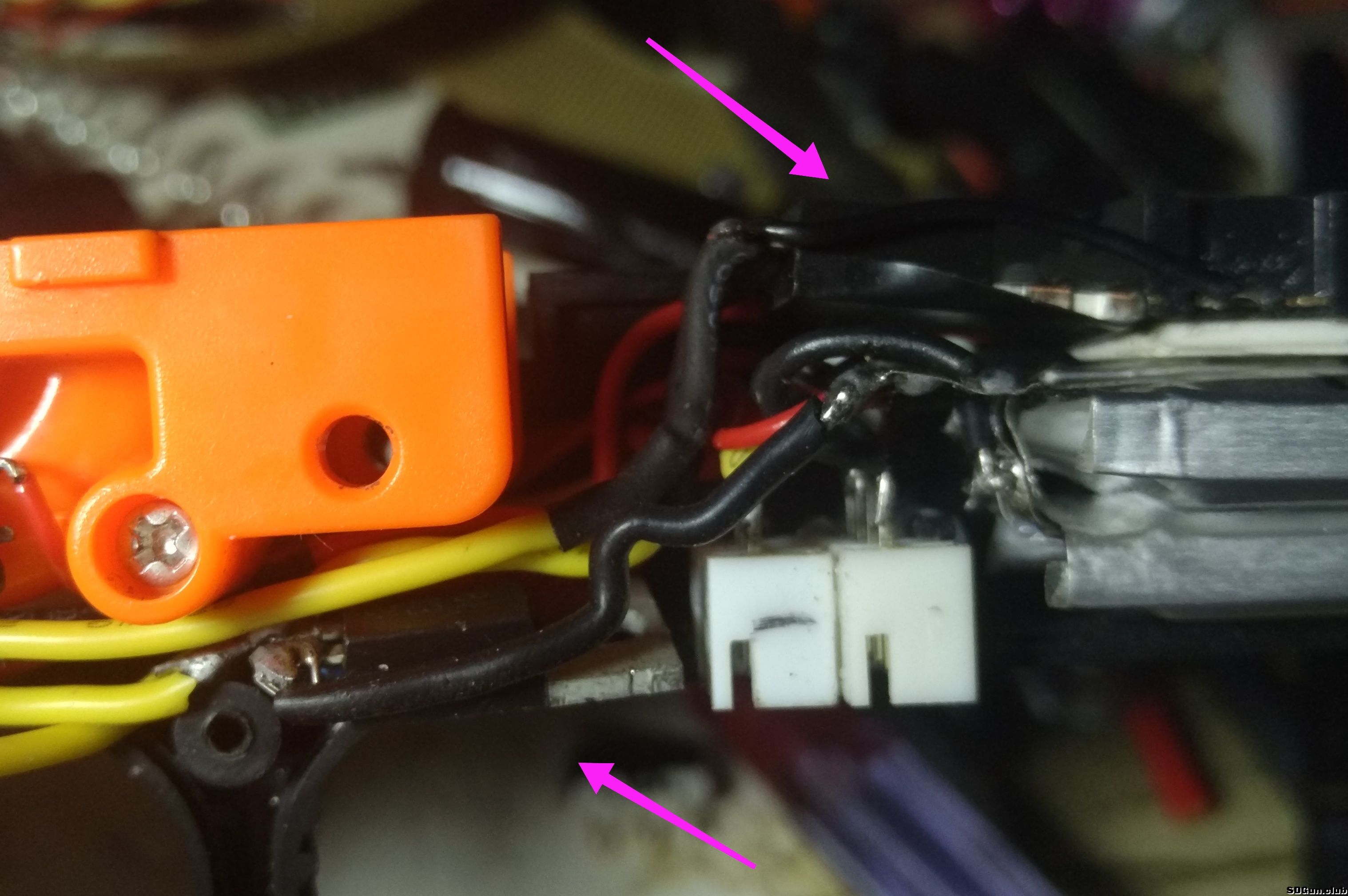

之前测试时候发现电机停转困难，在电机屁股加了整流管想做刹车，效果不好，松开扳机以后齿轮还会转大半圈，这样会导致滑架再往后走，我需要的是松开即停，不然感应开关断电了滑架继续运动待会又开始周而复始的转。两个管子，分别是irl3713，这个用来过大电流，不然怕微动烧掉（图上下面的箭头指的就是），还有个80p06p管子（上面箭头指的）这个是用来做断电刹车的，详细用法我之前的帖子说过，翻翻即可

因为常闭的感应开关比较难找，我在我们这电子城买了这种蓝色的拨动开关，找好位置粘上去，线并进扳机线路里，这个动作原理是：当松开扳机以后，蓝色这个感应开关感应滑架位置，如果不是正确位置它就相当于帮你继续抠扳机直到滑架归位然后断电，电机在刹车电路的作用下会瞬间停止。

滑架前面粘一块塑料片，用来把感应开关往后拨动，原来的那块黑色片拆下来不然会卡住感应开关

然后总装就可以了。

下面是射击视频，没装弹打的空枪，这样的效果下场已经没问题了
http://xiaoying.tv/v/zqXfIo/1/?f ... &from=singlemessage

基本上，这只格洛克就改装到这样，谢谢各位
