乐辉O圈拍头装入锦明波箱教程

辫子哥 · 发表于 2017-7-30 21:50:01

前几天团购的天空飞的波箱到了

另外由于最近天气太热，送我家的快递小哥中暑进医院了，所以O圈来的比较慢，更新的速度也慢了点。

不过我在家吹着空调等快递，也不想太催人家。毕竟那么大热天的，上海40几度，已经热死了几个人了。好了不多废话，开始我们的改装。

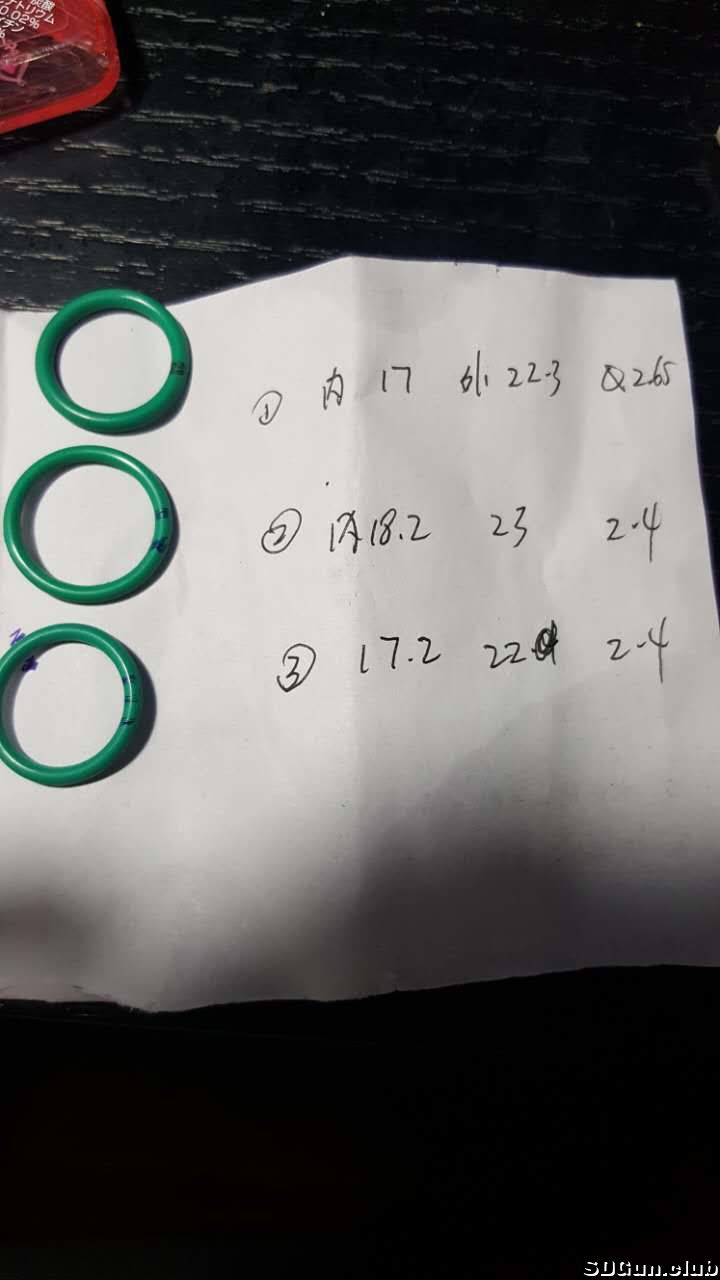

上次已经说过，经过我的测试，发现乐辉原厂尺寸的O圈就已经很适合锦明波箱的气筒，他的尺寸是“【23mm*2.4mm】，但是也有朋友和我说这个尺寸的O圈大了，他用小1mm的O圈合适，也就是【22mm*2.4mm】，所以我虽然得出的结论是原厂O圈就合适，但是我仍然要告诉大家一个测试的方法，就是堵住气筒嘴，去推拉乐辉的O圈拍头的那个活塞。推动的时候应该是气密的，回拉的时候也一样堵住出气嘴不要放开，回拉是很轻松的。如果能达到这个效果，就说明O圈的尺寸是合适的。


说好了尺寸问题，下面我们来装。

首先开波：

然后我们把天梯第二个齿切了，为什么切我后面给你们看图，先用水口钳切了，再打磨一下，再装回去就好了，特别简单：

然后我们看看为什么要切，首先把气筒天梯齿轮都组起来：


看到红色的部分了么，就是假组起来以后我用马克笔标记出来的天梯的位置。
然后我们拿掉气筒，就可以更清楚的看到天梯和齿轮的关系了


注意看，我切掉的位置标红色了，如果不切，齿轮可能会卡住天梯的第二个齿，造成锁波或者扫齿。
所以切掉他就比较保险了，另外，由于这是第一第二个齿，也就是刚刚开始压缩弹簧的齿，收到的力非常小，切掉对性能不会有什么影响。

明天我会更新这个波箱装到mk18里面以后的初速情况，注意，这个波箱我没有任何改造，除了这个O圈全部原厂二代锦明波，我连气密啊，回拉弹簧一律没有更换。

明天更新

辫子哥 · 发表于 2017-7-30 21:50:05

测速仪数据

出毛病了！尿蛋，初速30左右！
气密没问题，回拉没问题。

难道是切齿轮切出毛病了？
我要再研究一下！
测试数据点这里

丶小格调 · 发表于 2017-7-30 21:51:39

前面占楼，顶一下

hls412 · 发表于 2017-7-30 21:52:09

板凳

GUNDOG_YAO · 发表于 2017-7-30 21:52:38

对暗号了么？

datou · 发表于 2017-7-30 21:53:06

还以为又要开车了

reapermonk · 发表于 2017-7-30 22:03:25

一名童鞋 · 发表于 2017-7-30 22:05:47

不，你是0……

一只大猴子 · 发表于 2017-7-30 22:09:00

辫子哥快说教程

ed269 · 发表于 2017-7-30 22:13:04

8楼围观

ed269 · 发表于 2017-7-30 22:14:21

把改造过程简单化让配件商都来恨你吧

King丶 · 发表于 2017-7-30 22:14:25

围观学习

laintimeak47 · 发表于 2017-7-30 22:14:37

水弹改装有必要更换强力点的会拉弹簧吗？辫子哥指点下

辫子哥 · 发表于 2017-7-30 22:16:08

laintimeak47 发表于 2017-7-30 22:14
水弹改装有必要更换强力点的会拉弹簧吗？辫子哥指点下

我习惯性都换了……反正很便宜

一只大猴子 · 发表于 2017-7-30 22:20:20

辫子哥这个是乐辉74的拍头还是乐辉SCAR的? 还是说都一样?

A00我喜欢你 · 发表于 2017-7-30 22:23:18

辫子哥把那几个尺寸的o圈都测一下吧我自己测的是74u原装o圈放锦明波初速没有22o圈高

阿布 · 发表于 2017-7-30 22:35:17

老铁来做个以前教程里的消音拍头吧

裤头别小刀 · 发表于 2017-7-30 22:53:29

可以要求辫子增加一个实验项目吗？尾顶处增加轴承，看初速是否更稳定输出

辫子哥 · 发表于 2017-7-30 22:56:00

裤头别小刀发表于 2017-7-30 22:53
可以要求辫子增加一个实验项目吗？尾顶处增加轴承，看初速是否更稳定输出

行者已经做过了，可以稳定初速

ak74mcc · 发表于 2017-7-30 22:56:47

我改所有的锦明类波箱都切第二齿的

Death. · 发表于 2017-7-30 22:58:19

就是买个乐辉拍头直接用在锦明波上？？

裤头别小刀 · 发表于 2017-7-30 23:01:01

辫子哥发表于 2017-7-30 22:56
行者已经做过了，可以稳定初速

你会测试几个型号的o圈？

wooyang · 发表于 2017-7-30 23:34:04

传说不切齿的话就切掉一半的橡胶垫？到底哪种方法更好？

datou · 发表于 2017-7-30 23:36:26

明天快到了，可以更新了！

hls412 · 发表于 2017-7-30 23:45:08

还没有更新

13686391320 · 发表于 2017-7-31 04:39:36

Mkm2的红波怎么装，一样么

ed269 · 发表于 2017-7-31 05:34:58

wooyang 发表于 2017-7-30 23:34
传说不切齿的话就切掉一半的橡胶垫？到底哪种方法更好？

我切胶皮没切齿扫的不要不要的

ed269 · 发表于 2017-7-31 05:37:28

A00我喜欢你发表于 2017-7-30 22:23
辫子哥把那几个尺寸的o圈都测一下吧我自己测的是74u原装o圈放锦明波初速没有22o圈高

或许和公差有关吧贴吧里推荐的垫圈一个数据就是辫子测试的第一个圈我测气筒就很好假设原厂o圈气密好也请更换为弗胶原厂不耐磨

zzqlittle · 发表于 2017-7-31 09:55:03

乐辉直接用不用换o圈因为锦明是两断式气筒

chester130120 · 发表于 2017-7-31 10:50:26

辫子哥，到底要不要切拍头胶垫？

辫子哥 · 发表于 2017-7-31 10:51:03

chester130120 发表于 2017-7-31 10:50
辫子哥，到底要不要切拍头胶垫？

切齿了就不需要切胶垫

STmile · 发表于 2017-7-31 11:02:12

搬个凳子坐等辫子哥

yekailove · 发表于 2017-7-31 11:05:41

类似杨楷那样倒数第二个齿是半齿咬合更好

辫子哥 · 发表于 2017-7-31 11:19:06

yekailove 发表于 2017-7-31 11:05
类似杨楷那样倒数第二个齿是半齿咬合更好

这样可以提高射速的时候防止回拉不到位

chester130120 · 发表于 2017-7-31 11:27:58

辫子哥发表于 2017-7-31 10:51
切齿了就不需要切胶垫

明白，谢谢

sinlv · 发表于 2017-7-31 16:58:37

yekailove 发表于 2017-7-31 11:05
类似杨楷那样倒数第二个齿是半齿咬合更好

这是啥波箱的

ed269 · 发表于 2017-7-31 19:24:11

我顶帖子坐等数据

Death. · 发表于 2017-7-31 21:03:42

zzqlittle 发表于 2017-7-31 09:55
乐辉直接用不用换o圈因为锦明是两断式气筒

氟圈几毛钱，运费10块钱

裤头别小刀 · 发表于 2017-7-31 22:10:56

说好的测速仪数据呢？

ed269 · 发表于 2017-8-1 07:30:37

顶起来让大家知道辫子出去约炮又偷懒了

ak74mcc · 发表于 2017-8-1 08:19:24

我昨天也遇到个奇怪的事 40公分的内管 1.4弹簧也就60几初速后来把内管锯短到25 就有75以上的初速了真是奇怪了唉

A00我喜欢你 · 发表于 2017-8-1 09:16:44

辫子哥发表于 2017-7-30 21:50
测速仪数据

出毛病了！尿蛋，初速30左右！

你换22的o圈试试我测着22o圈初速高

辫子哥 · 发表于 2017-8-1 09:39:44

A00我喜欢你发表于 2017-8-1 09:16
你换22的o圈试试我测着22o圈初速高

今天回去就换

ed269 · 发表于 2017-8-1 11:00:25

辫子哥发表于 2017-8-1 09:39
今天回去就换

原来是这么回事好吧那我再等等

子棫 · 发表于 2017-8-1 18:21:04

ak74mcc 发表于 2017-8-1 08:19
我昨天也遇到个奇怪的事 40公分的内管 1.4弹簧也就60几初速后来把内管锯短到25 就有75以上的初速了真是 ...

这不奇怪…有一段距离是负压…相当于给水弹减速了
切短也就是切没了负压那段行程当然变快了

palmed · 发表于 2017-8-1 18:46:58

ak74mcc 发表于 2017-8-1 08:19
我昨天也遇到个奇怪的事 40公分的内管 1.4弹簧也就60几初速后来把内管锯短到25 就有75以上的初速了真是 ...

没什么可奇怪的，锦明波的气筒气量理论上内管28cm左右刚好，再长就可能会降低初速。

Death. · 发表于 2017-8-1 20:47:38

辫子哥发表于 2017-7-30 21:50
测速仪数据

出毛病了！尿蛋，初速30左右！

我刚买两个乐辉拍头，10个氟圈……………

Death. · 发表于 2017-8-1 20:48:45

一定要研究啊辫子哥

ed269 · 发表于 2017-8-1 21:02:08

Rs.ClownBoy 发表于 2017-8-1 20:47
我刚买两个乐辉拍头，10个氟圈……………

我三个扫一个 15个圈

丶小格调 · 发表于 2017-8-1 22:51:26

辫子哥，实验好了吗？都在等待你改好呢
