一直以来都想要一把短突,我对短突的要求是枪身一定要短,必须能放进背包里随身携带,便于把玩。

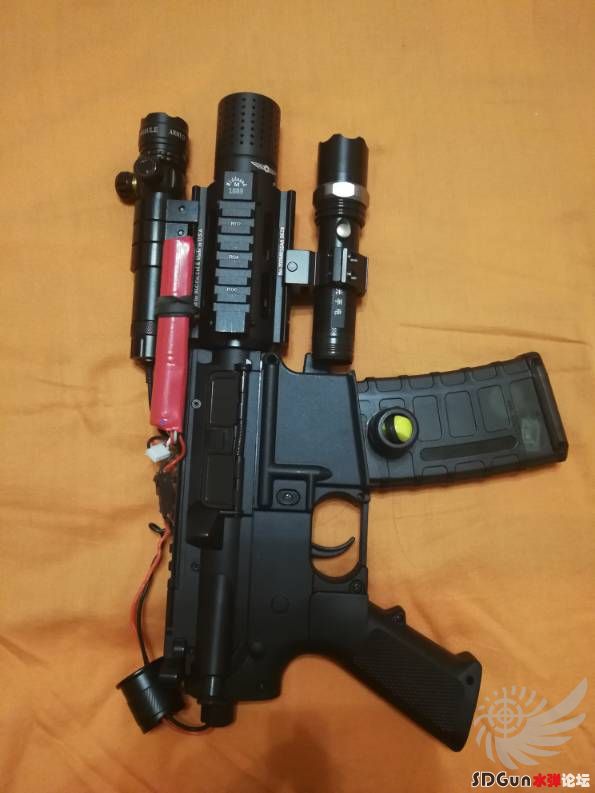

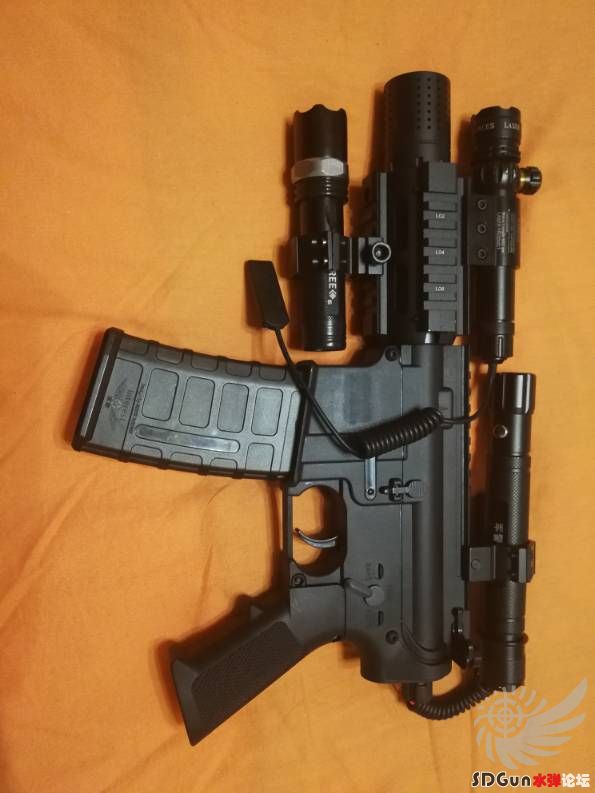

先来一张成品图。


但做好了短突之后发现电池没有地方放,一开始是用黑色的牛皮筋绑在枪身上,但这样不是很美观。

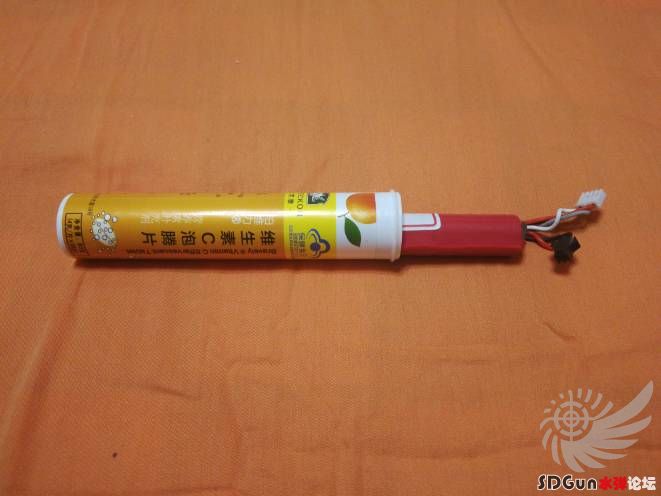

后来想到了用VC泡腾片的塑料盒子,做一个电池仓,可以把电池塞进去,但是白色的塑料要喷漆刷黑,重要的是外形也不是很好看。


于是就想能不能用能装两节18650的手电筒改造一下。

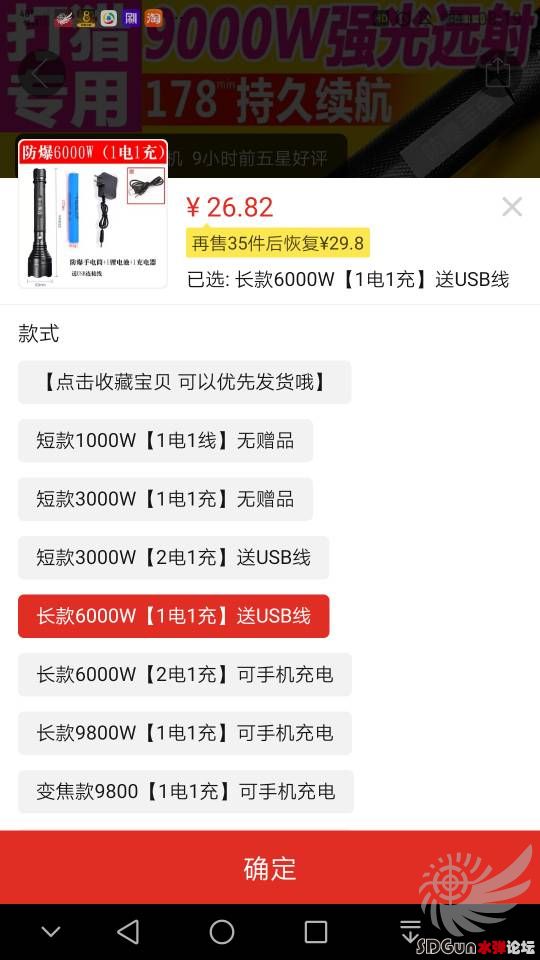

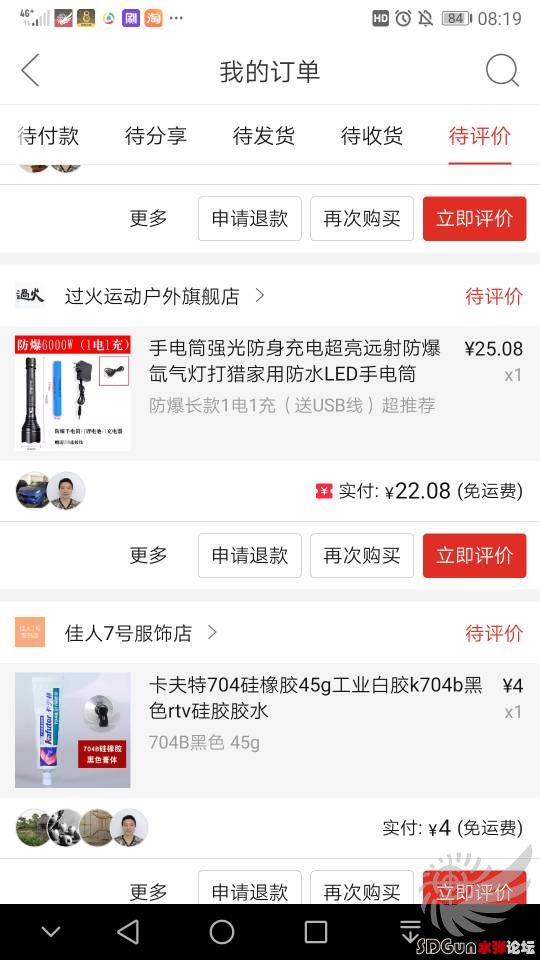

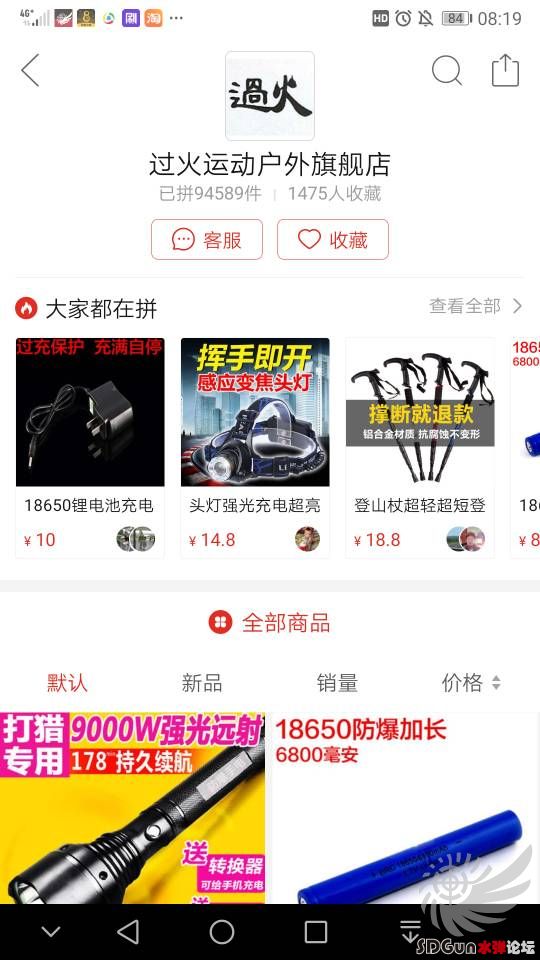

我在拼多多上买了一只(过火户外那家,领券后23元包邮,主要是便宜)可上两节18650电池的手电筒,如下图所示。



后来在阿里巴巴上买了两只手电筒,17块钱一只,加上6块钱运费,结果做工太好,内壁太厚,电池放不进去,退货了。所以又回头买了过火这一家的。

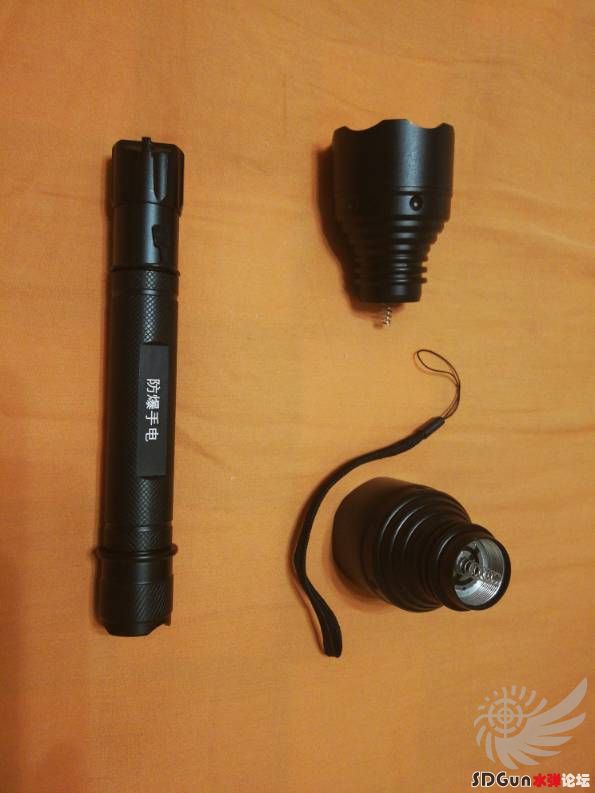

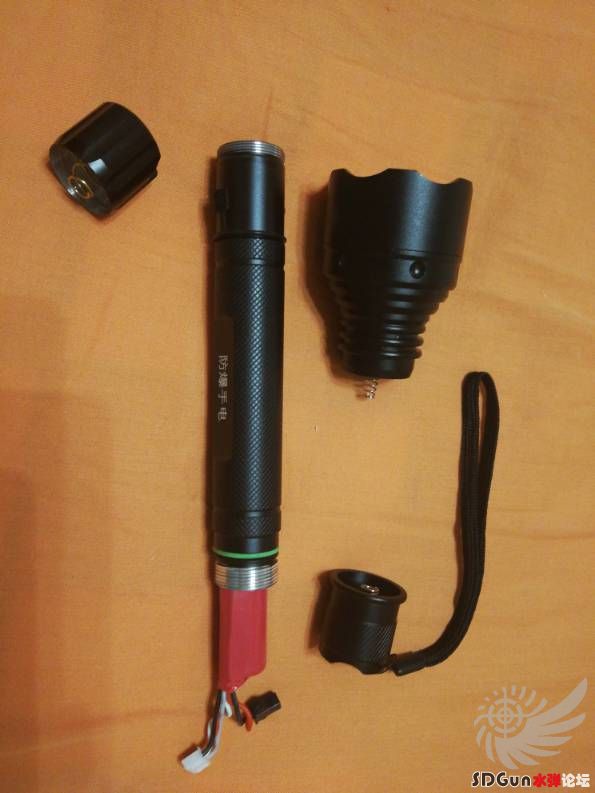

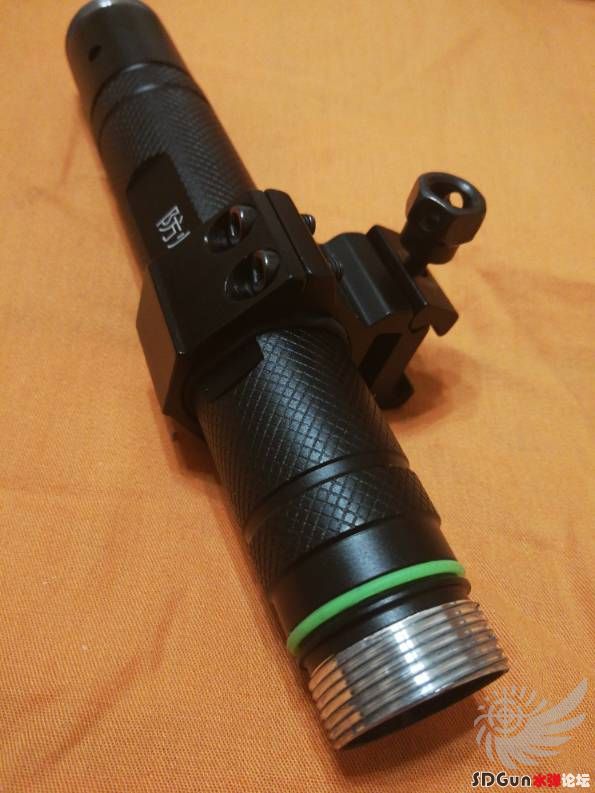

拿到手电筒后,去掉前面大头灯罩的部分,用一只单节18650手电筒(拼多多上只要5-7元包邮)的后盖封前口,可以轻松的旋转进去。

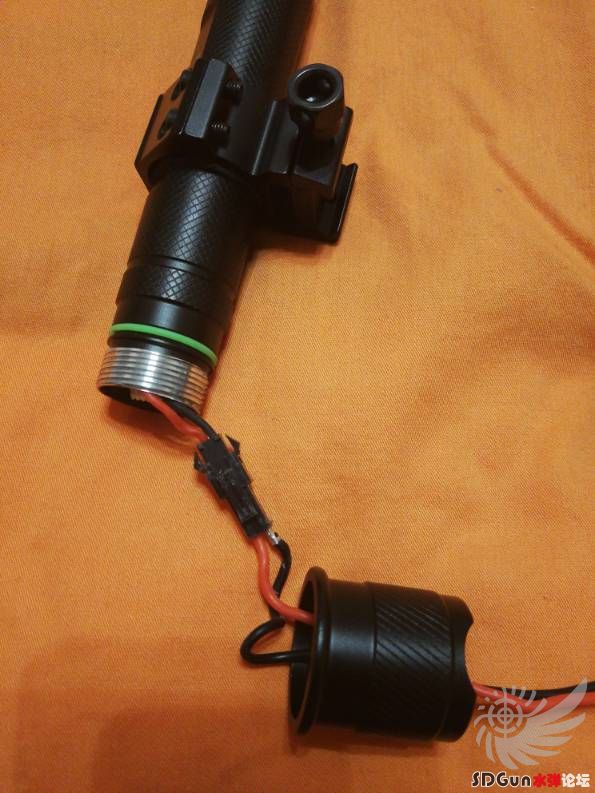

将手电筒后面的原后盖上去掉弹簧,用手电钻打个4豪米直径的圆孔,将电线穿过去,sm头是用针挑开后穿过去再插进去的。这样旋紧的时候,线是松松的,不会随着后盖的转动,被拧成麻花。

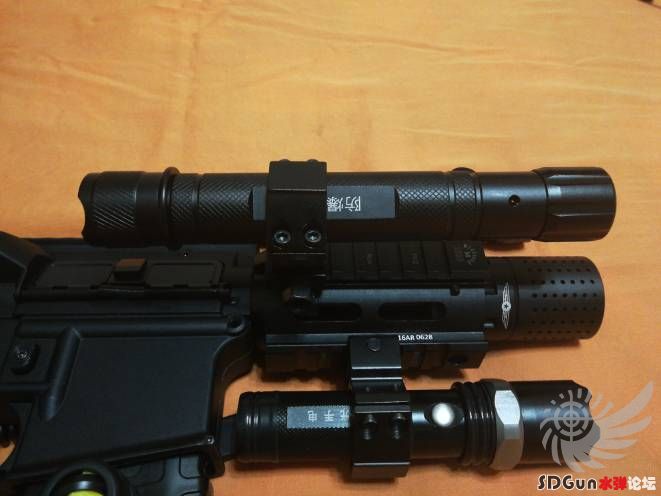

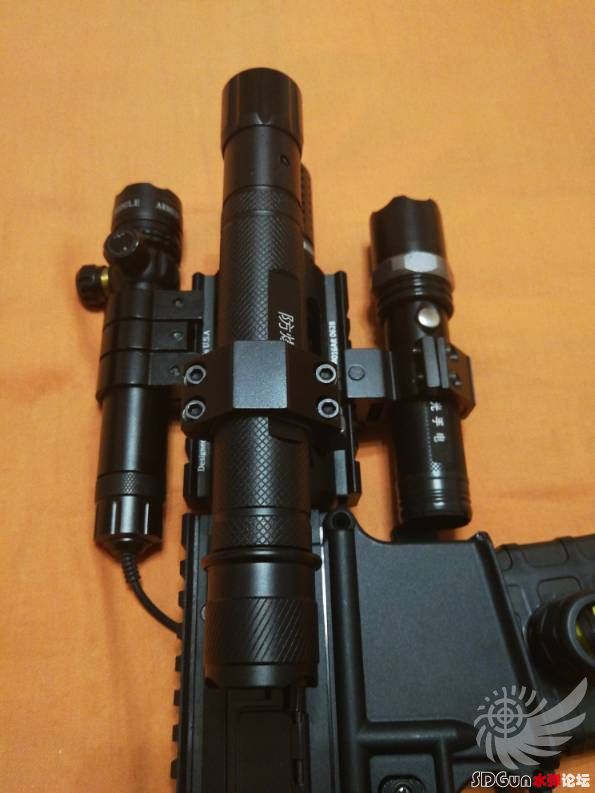

然后用两个夹具安装在枪身的上方。我用的是30毫米的来具,稍微有点大,所以中间用黑色的牛皮筋,扎了四道,垫在里面。大家如果喜欢装在侧面,也可以装在鱼骨上,供电线就可以改到别的地方了。


这样就拼成了一个电池仓,也非常漂亮,铝制的也很结实。注意:一定要买过火户外那家,长款的,铝管里面空间比较大,放红色11伏电池正好。红色11伏电池是在猛男家买的,29块钱一只,又便宜又实惠,比方块电池便宜,用的时间也不短。


裸露外面的线大家可以随缘处理一下,例如用圈圈线包裹一下,就更好看了。

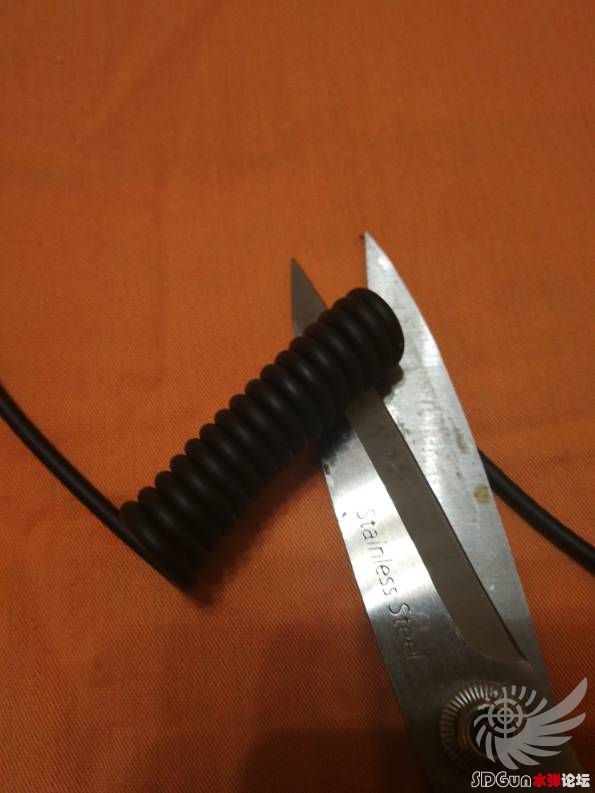

走线的位置大家也可以考虑从其他位置走线,以绕开拉栓的地方。我用的是废旧的锦明二电池盒上的圈圈线。

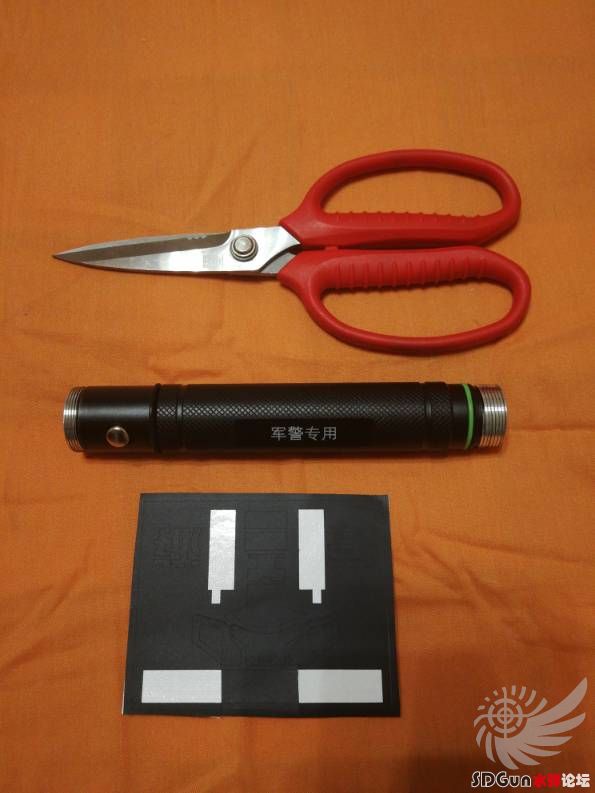

手电筒的筒身上有防爆手电,白色字样,可以用黑色贴纸贴上去盖住,就漂亮多了。

码字不容易,大家多多赞赏,多多投票哦。谢谢!

评分

参与人数 1积分 +1 收起 理由
去年买的登山包 + 1 支持原创!

查看全部评分

自由之翼 开始探索

268

主题

3038

回帖

3万

积分

金属狂潮

Rank: 8Rank: 8

积分
32367
发表于 2019-3-28 08:35:11 | 显示全部楼层
为什么我只能给一分!好气啊。
曾经我也是王者…无奈点击了歼敌兑换!

8

主题

224

回帖

2294

积分

重炮手

Rank: 4

积分
2294
发表于 2019-3-28 08:48:01 | 显示全部楼层
不错
自由之翼 开始探索

18

主题

2931

回帖

2万

积分

金属狂潮

Rank: 8Rank: 8

积分
25116
发表于 2019-3-28 08:51:00 | 显示全部楼层
看起来还是可以的
初心勿忘~

48

主题

4232

回帖

1万

积分

云端的人

Rank: 7Rank: 7Rank: 7

积分
17066
发表于 2019-3-28 08:51:51 | 显示全部楼层
额,楼主考虑下36元的无功能电池盒,改装起来会更加好看的
水友签到

3

主题

173

回帖

3090

积分

收割者

Rank: 5Rank: 5

积分
3090
发表于 2019-3-28 09:01:53 | 显示全部楼层
想法不错..可以空出个peq位..其实可以2个单节电池..充电取下单节冲 没平衡问题了 我到时研究下.家里一堆18650电池能派上用场了
自由之翼 开始探索

457

主题

7785

回帖

5万

积分

地狱烈火

Rank: 9Rank: 9Rank: 9

积分
56847
发表于 2019-3-28 09:02:29 | 显示全部楼层

忽必烈和精击产品长期供应

241

主题

1万

回帖

2万

积分

云端的人

Rank: 7Rank: 7Rank: 7

积分
20139
发表于 2019-3-28 09:06:45 | 显示全部楼层
导轨仓比这个美观
老夫乃是邪魔外道,专业打造异端发射器

283

主题

7649

回帖

5万

积分

地狱烈火

Rank: 9Rank: 9Rank: 9

积分
54839
发表于 2019-3-28 09:13:45 | 显示全部楼层
不是说昂,电池盒放航模锂电更好
自由之翼 开始探索

167

主题

4493

回帖

6万

积分

地狱烈火

Rank: 9Rank: 9Rank: 9

积分
62554
发表于 2019-3-28 09:13:48 | 显示全部楼层

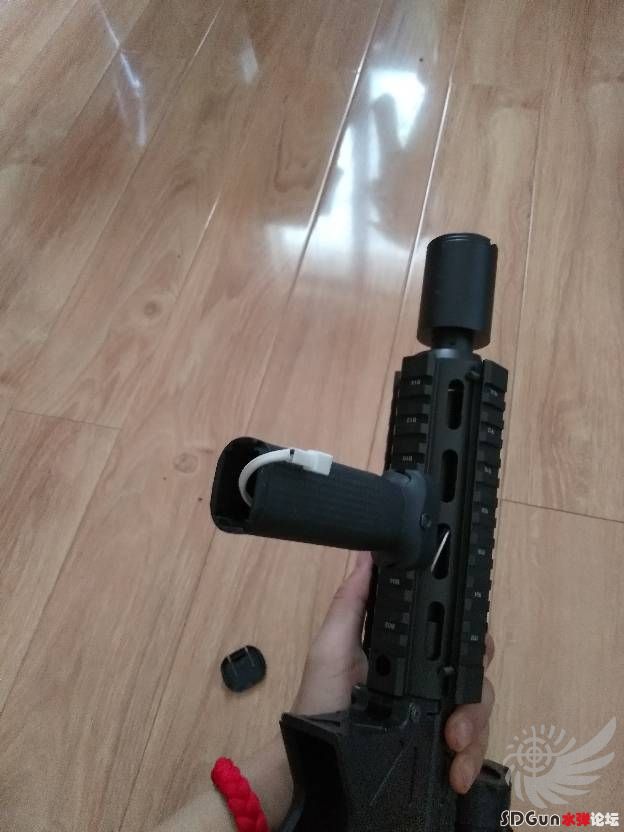

我前走线放握把里
l

2

主题

15

回帖

226

积分

后勤泡弹员

Rank: 2

积分
226
 楼主| 发表于 2019-3-28 09:14:39 | 显示全部楼层
烤鸡翅1946 发表于 2019-3-28 08:51
额,楼主考虑下36元的无功能电池盒,改装起来会更加好看的

那个安装电池不太好充电,电池下下来比较难一点。而且可能要在侧面安装,不符合我这种,一体化能够放到背包里的理念。
自由之翼 开始探索

681

主题

1万

回帖

8万

积分

地狱烈火

Rank: 9Rank: 9Rank: 9

积分
86667
发表于 2019-3-28 09:15:06 | 显示全部楼层
为什么不用PEQ电池盒呢?
MK18MOD1

3

主题

177

回帖

9654

积分

弑神者

Rank: 6Rank: 6

积分
9654
发表于 2019-3-28 09:16:52 | 显示全部楼层
怕是对突击步枪和漂亮有什么误解么?!改个不符合常理的YY的外形,然后瞎jb乱放点东西上去…审美果然是绝症
自由之翼 开始探索

17

主题

3万

回帖

10万

积分

地狱烈火

Rank: 9Rank: 9Rank: 9

积分
104563
发表于 2019-3-28 09:46:35 | 显示全部楼层
看起来还是可以的,
水到渠成

5

主题

699

回帖

1万

积分

弑神者

Rank: 6Rank: 6

积分
11447
发表于 2019-3-28 10:09:16 | 显示全部楼层
丑拒
自由之翼 开始探索

48

主题

4232

回帖

1万

积分

云端的人

Rank: 7Rank: 7Rank: 7

积分
17066
发表于 2019-3-28 11:25:12 | 显示全部楼层
本帖最后由 烤鸡翅1946 于 2019-3-28 11:26 编辑
网君 发表于 2019-3-28 09:14
那个安装电池不太好充电,电池下下来比较难一点。而且可能要在侧面安装,不符合我这种,一体化能够放到背 ...

电池你三胞胎焊接好,放进去,留一个充电插头,不用拆下来就能直接充电啊,电池盒放在侧面,照样很小个,可以放进包里
水友签到

2

主题

15

回帖

226

积分

后勤泡弹员

Rank: 2

积分
226
 楼主| 发表于 2019-3-28 12:40:59 | 显示全部楼层

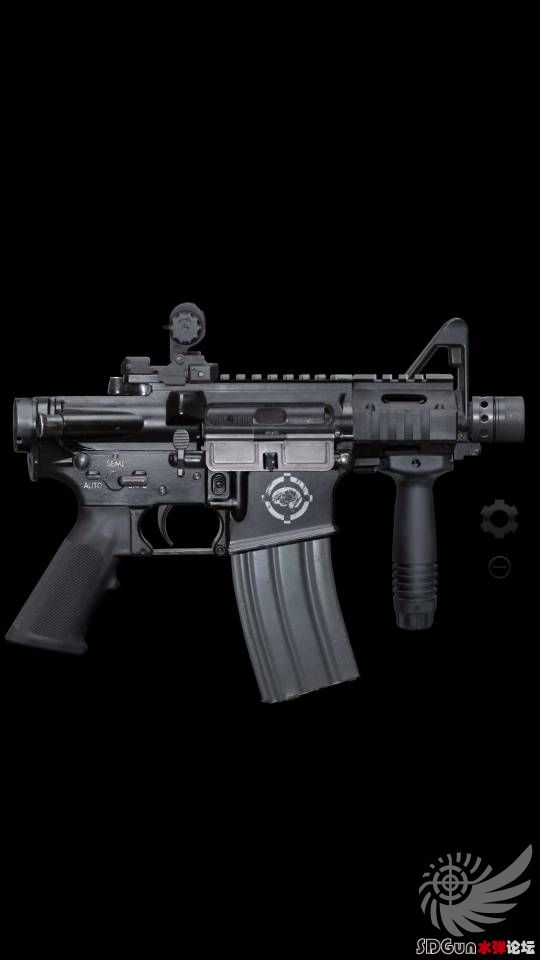

防某手机APP软件中的M4短突。
自由之翼 开始探索

2

主题

15

回帖

226

积分

后勤泡弹员

Rank: 2

积分
226
 楼主| 发表于 2019-3-29 19:44:43 | 显示全部楼层
朋友们帮帮忙,多给点赞赏呀,动动手就好了呀。
自由之翼 开始探索

0

主题

89

回帖

1万

积分

云端的人

Rank: 7Rank: 7Rank: 7

积分
12086
发表于 2019-3-29 21:35:23 | 显示全部楼层
zelli 发表于 2019-3-28 09:13
我前走线放握把里

跟我一样,我是哪天看到个链接入了个握把。
自由之翼 开始探索

22

主题

110

回帖

1821

积分

重炮手

Rank: 4

积分
1821
发表于 2024-1-9 23:05:07 来自手机 | 显示全部楼层
这种电筒夹在哪买?
