HQ5K 预供弹改造经验分享

彩虹大蛇 · 发表于 2018-4-26 18:15:59

废话不多说，直接上干货所需材料如图

外壳当时没拍，暂用官图

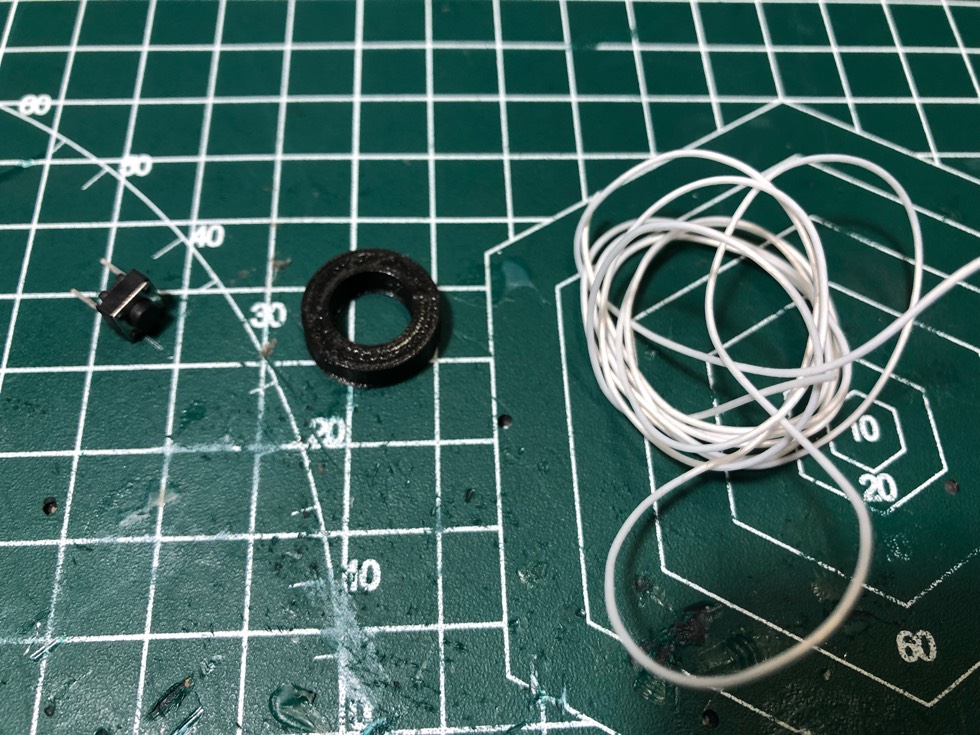

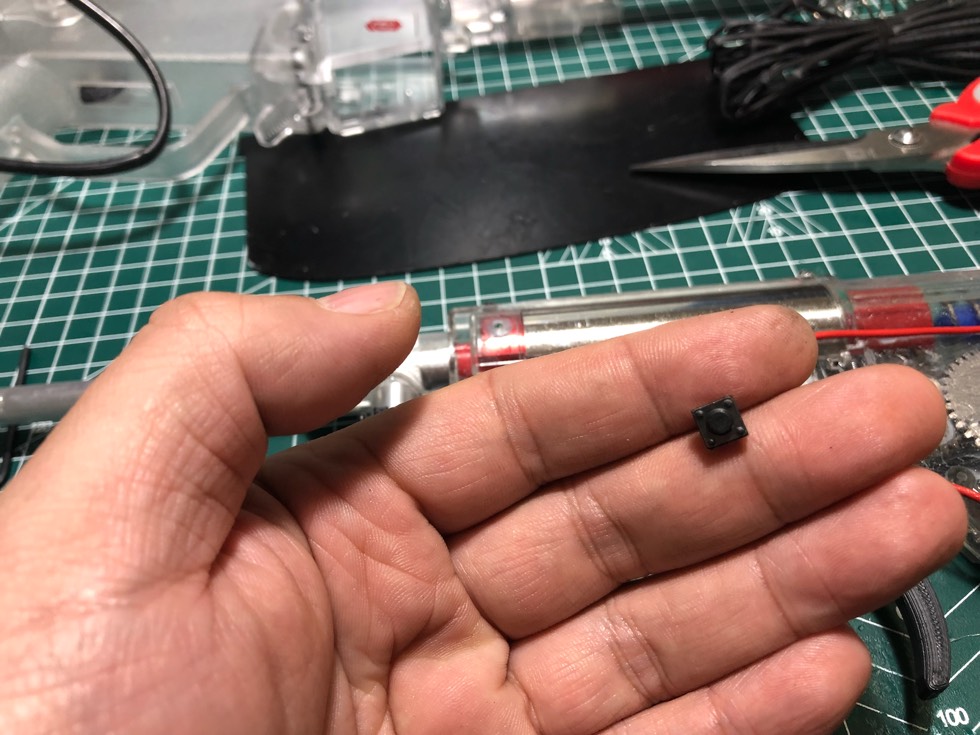

微动开关，内管稳定环，银线

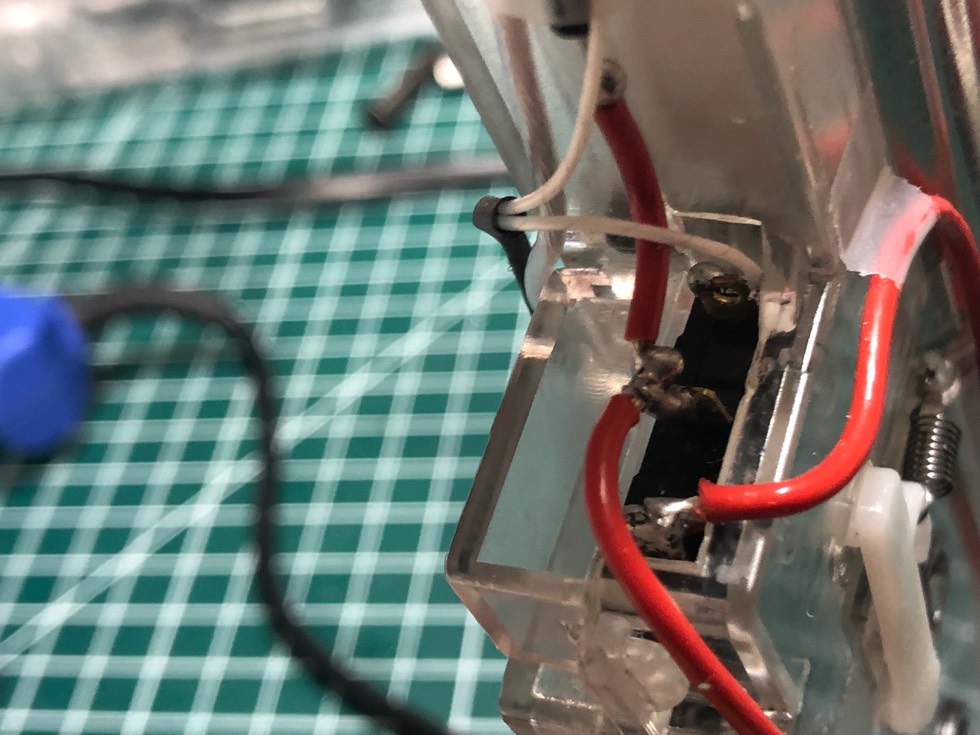

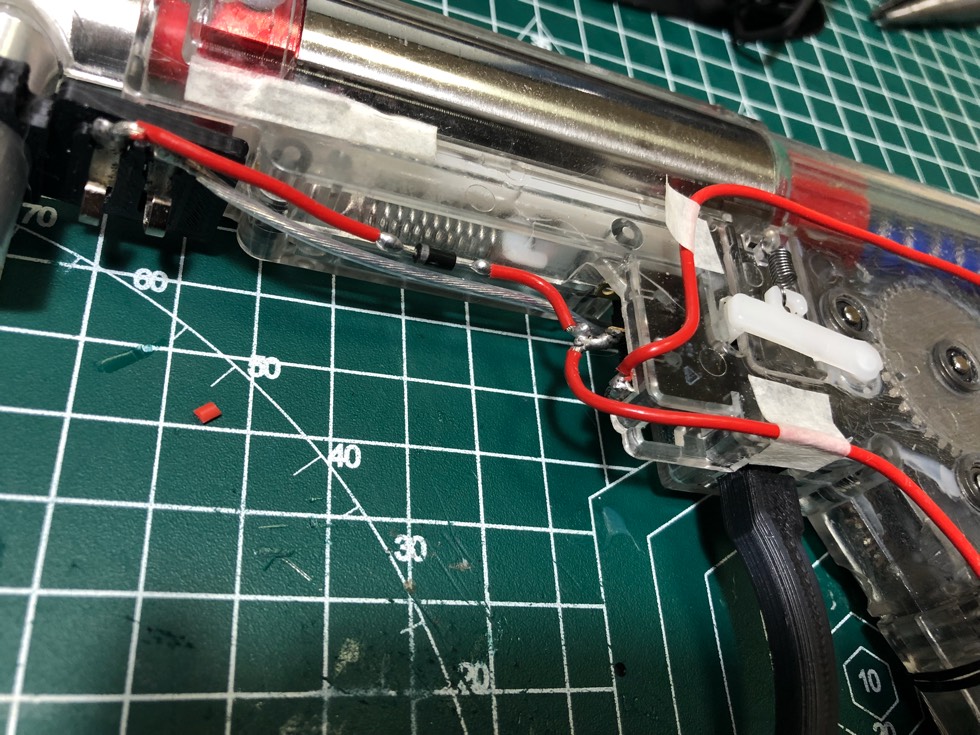

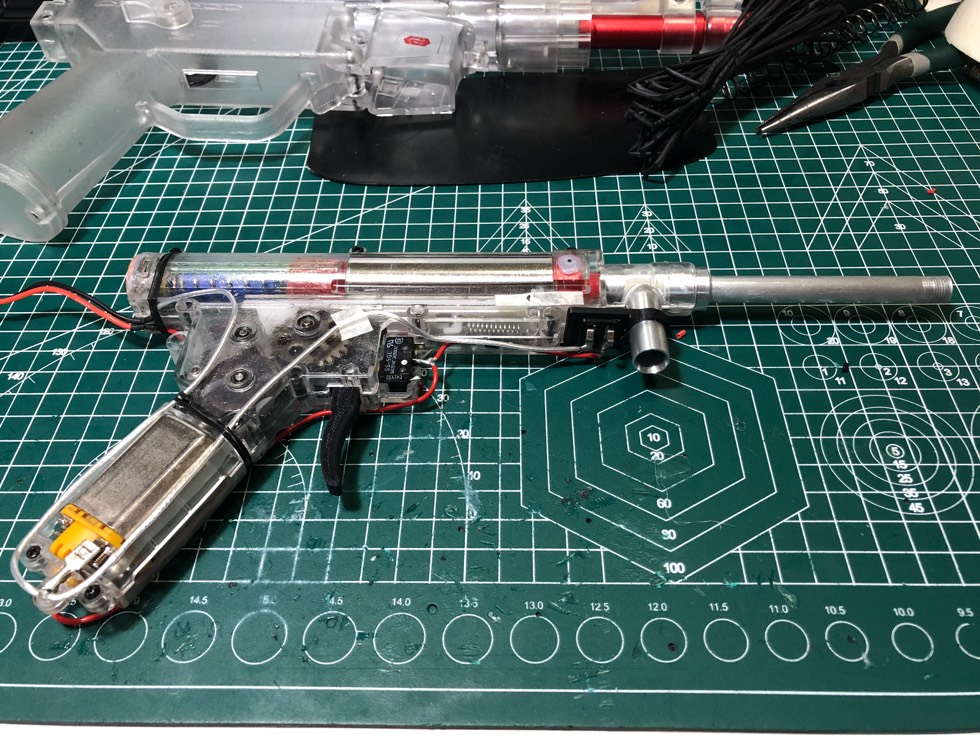

第一步，改波箱线，至于为什么我也不知道，参考的是论坛兄弟的接线方法，具体见图白线为负极，红线为正极。

第二步，制作预供开关

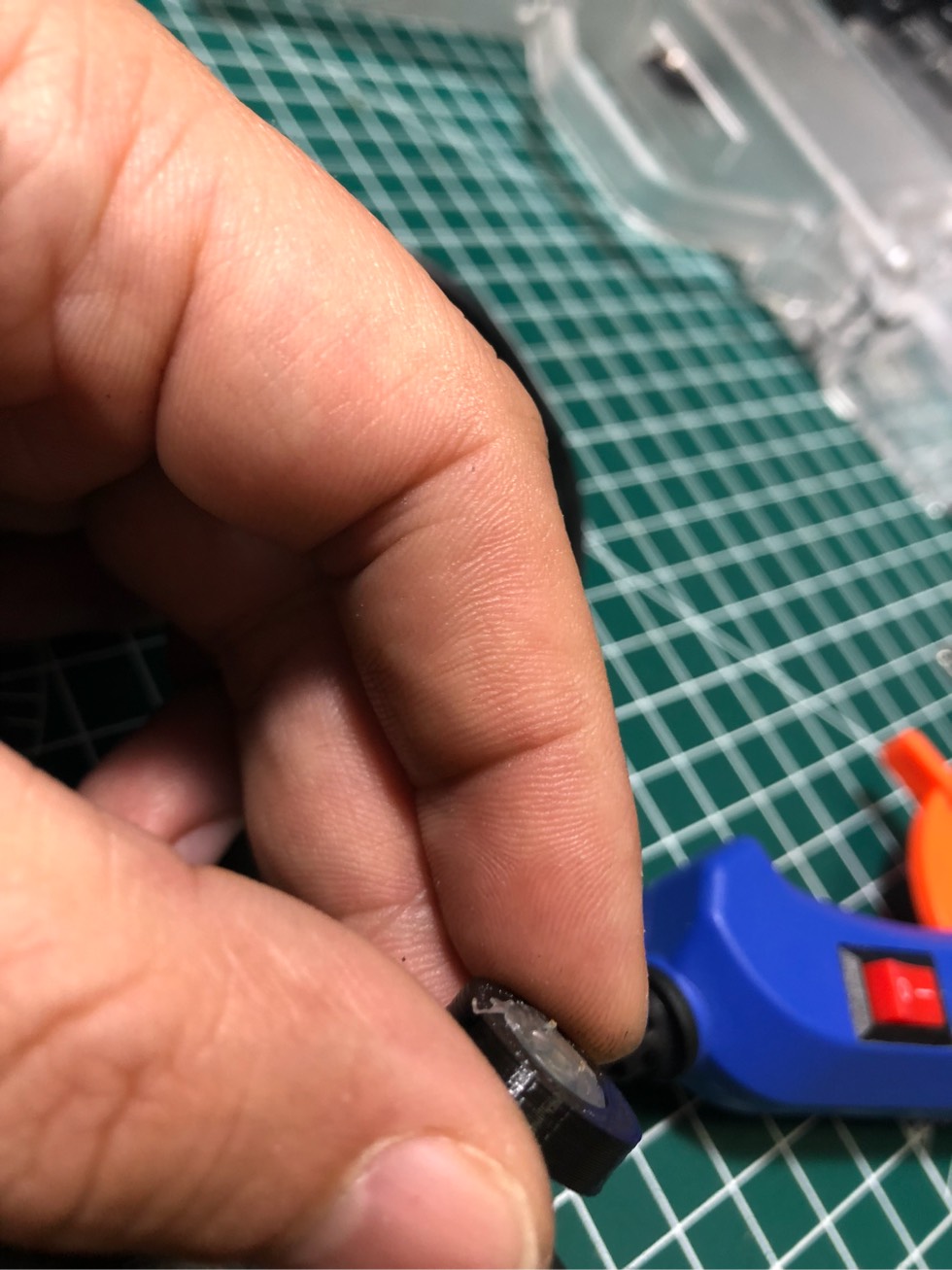

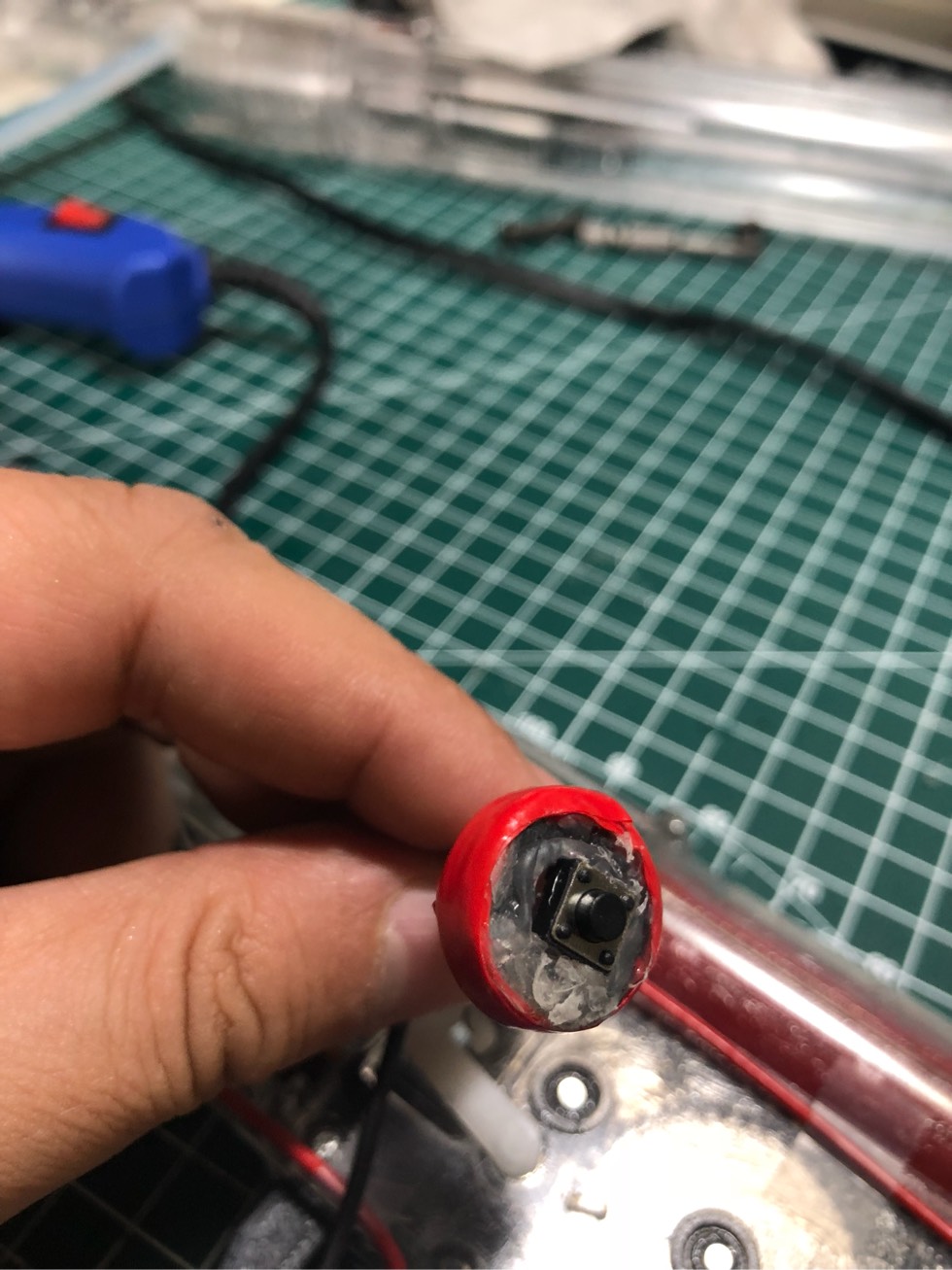

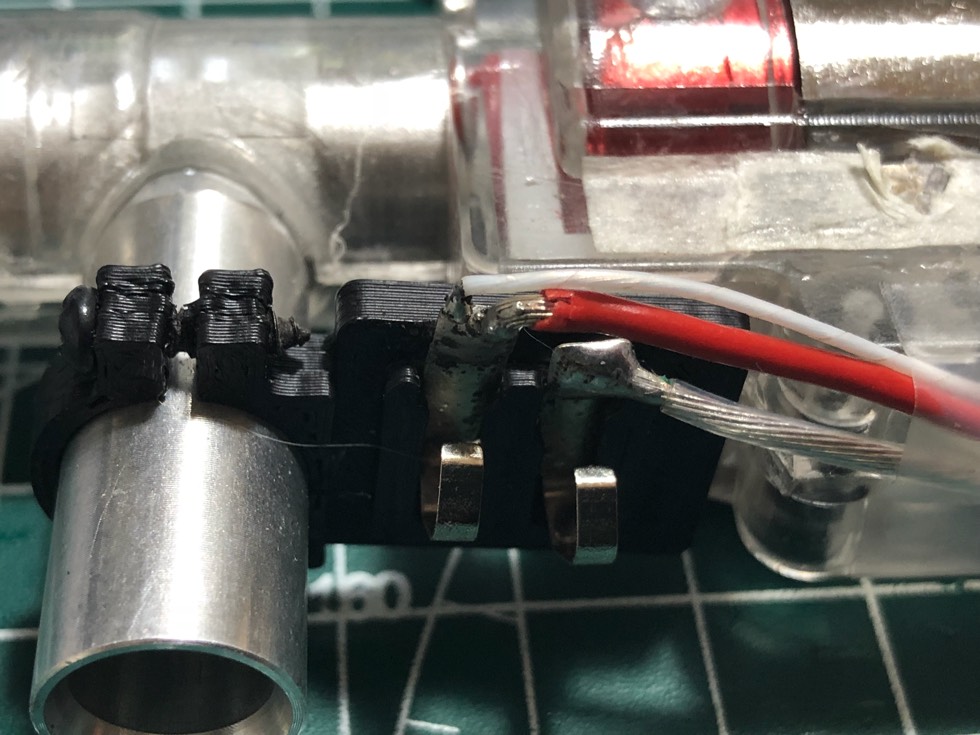

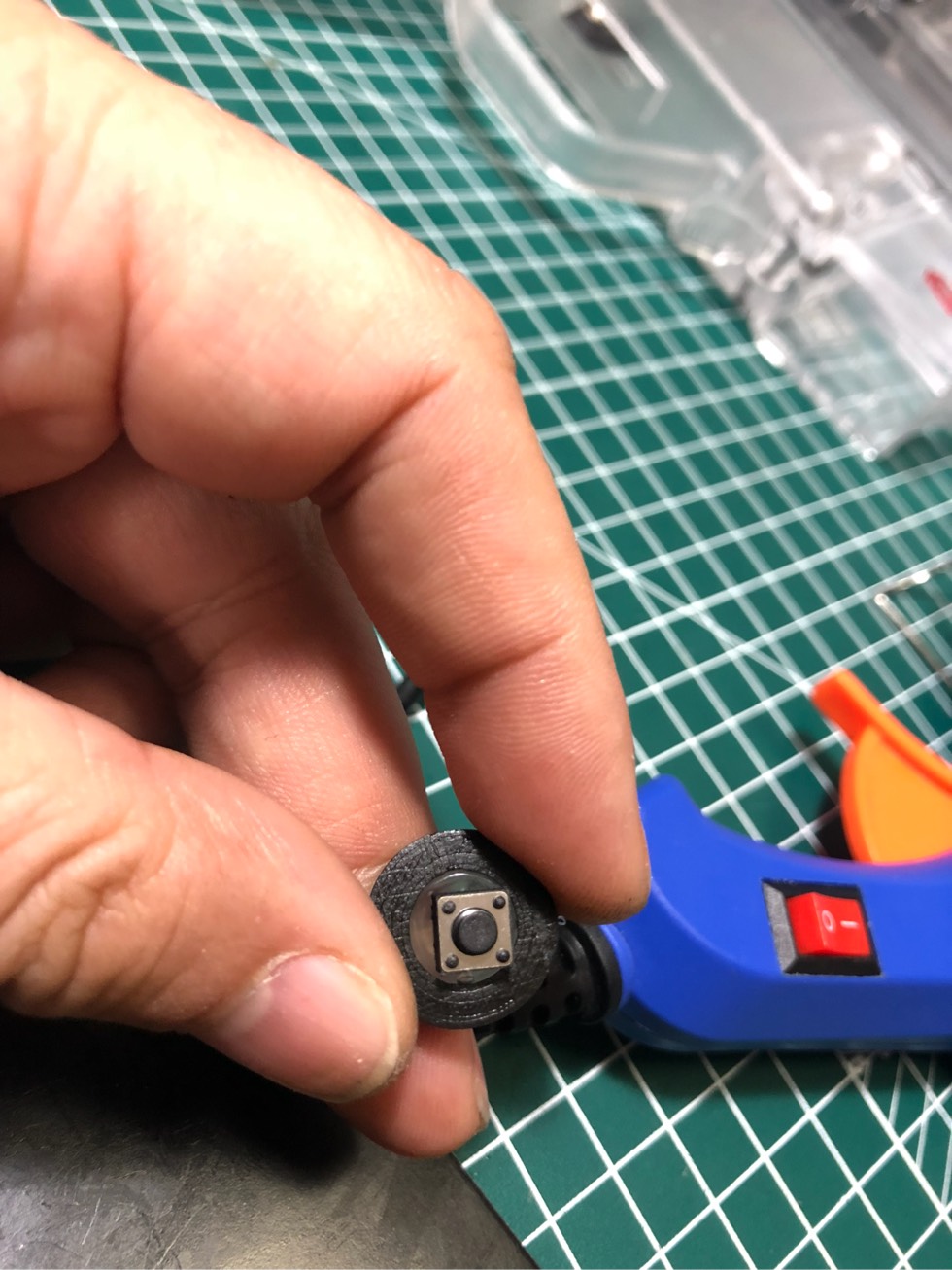

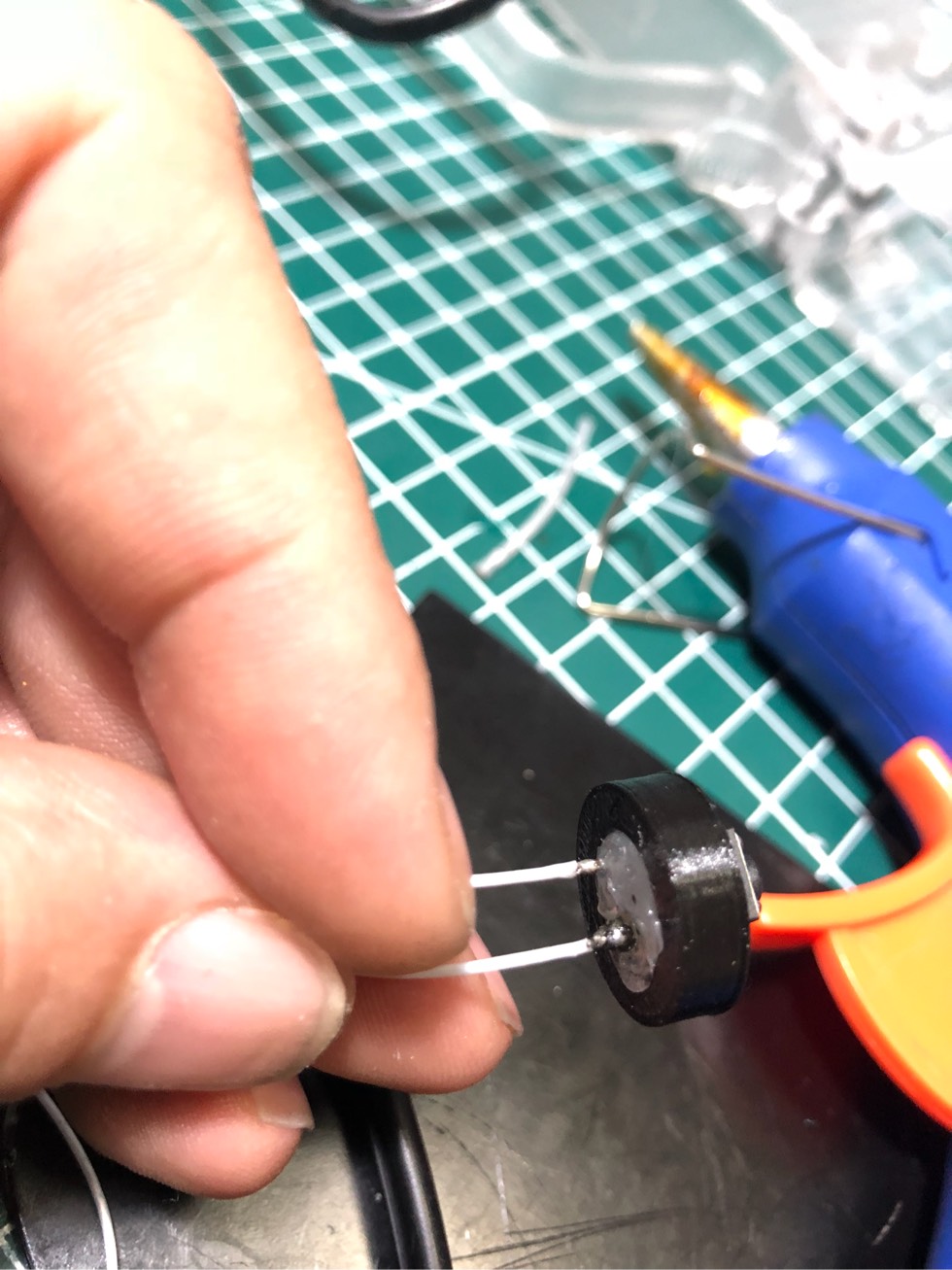

首先在内管稳定环内注入热熔胶，待快要凝固时插入微动，两个针脚略微露出即可，然后连接两条银线，具体见图所示。

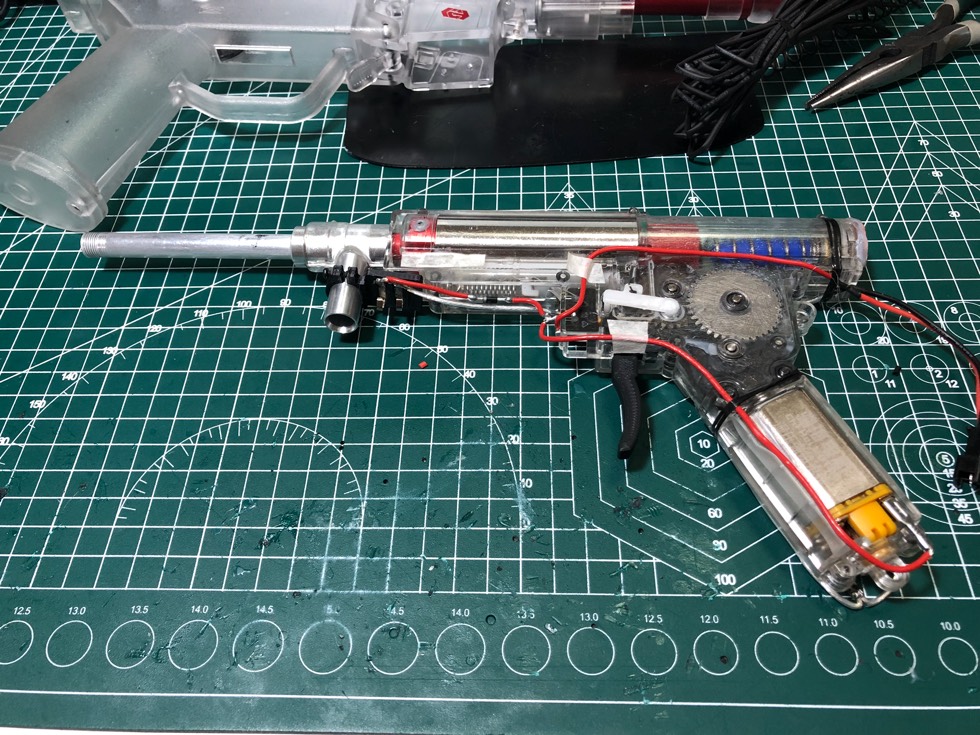

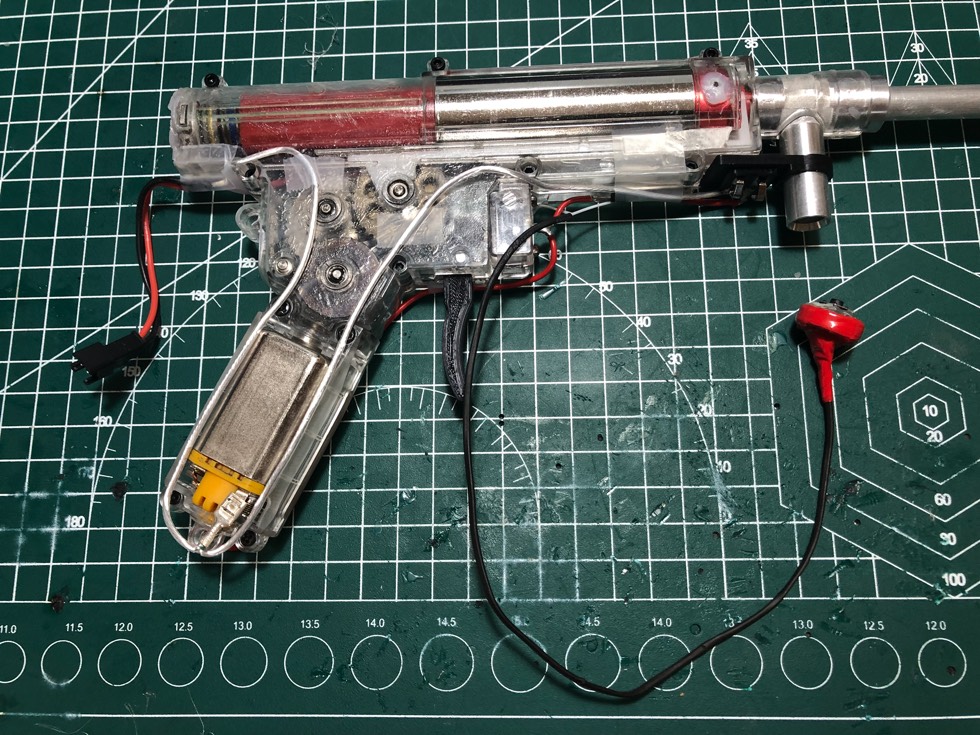

第三步将预供开关线连接波箱，一条线连接正极触片，另一条线连接波箱微动最上面的针脚

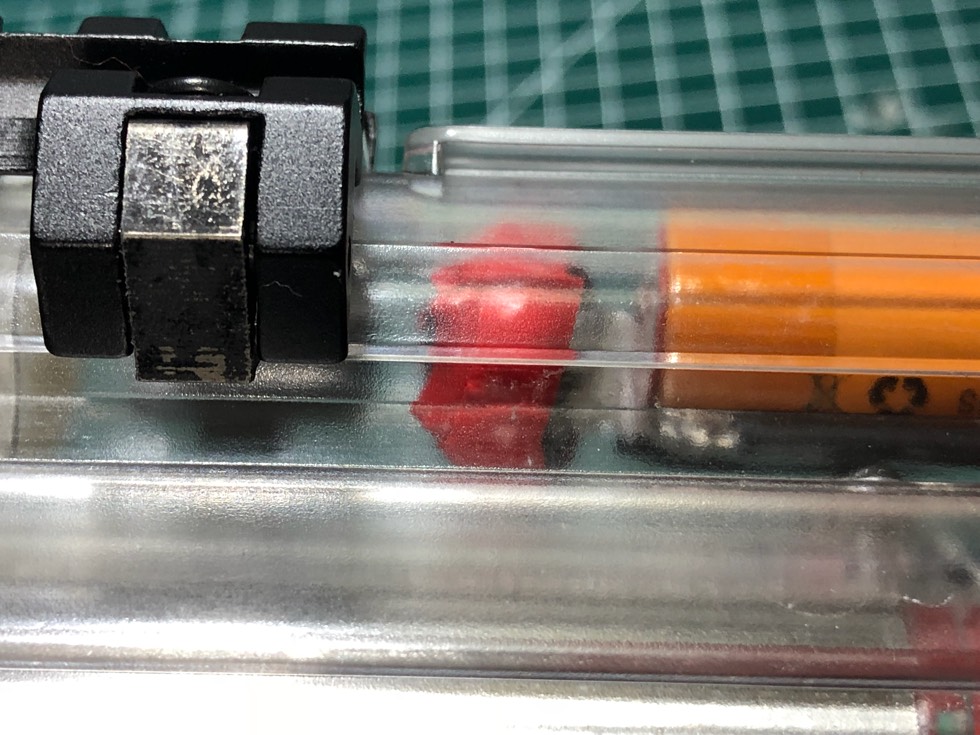

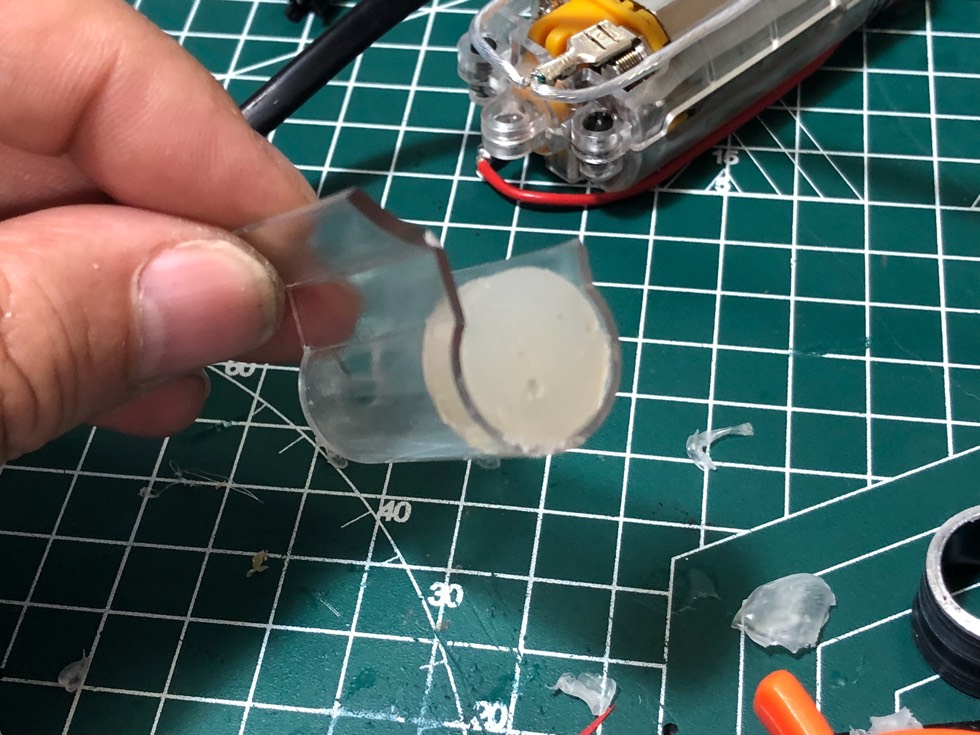

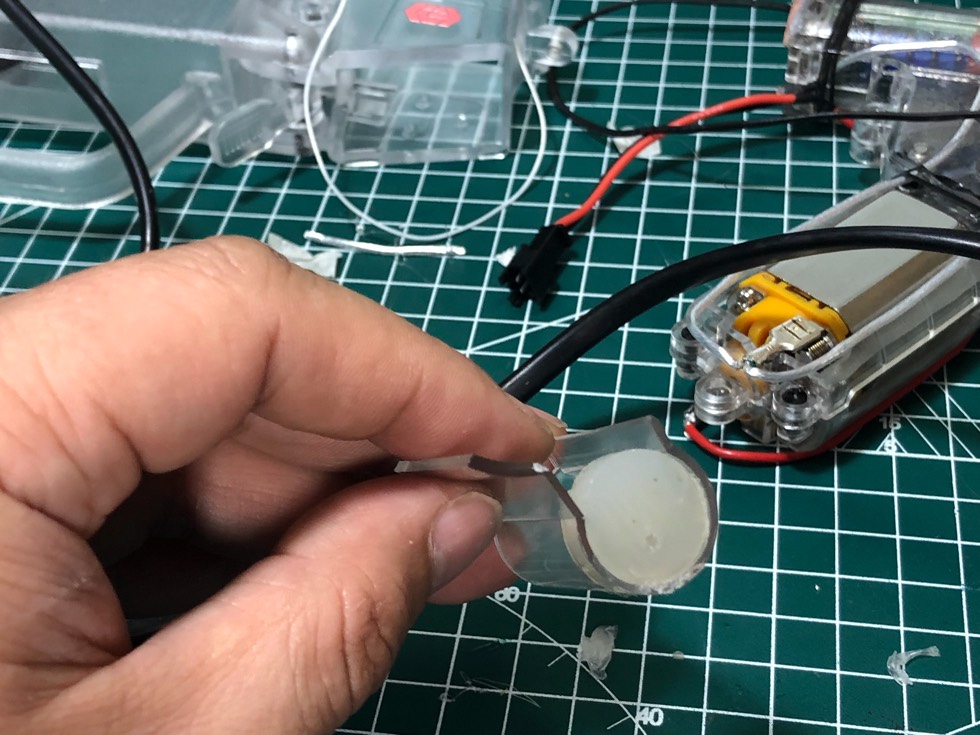

第四步，制作抛壳窗预供开关的接触面，我是用一段废弃的外管作模具，同样浇筑热熔胶，待冷却后从外管顶出，其后将凝固后的预供接触面安装并固定在抛壳窗的一端，具体见图所示。

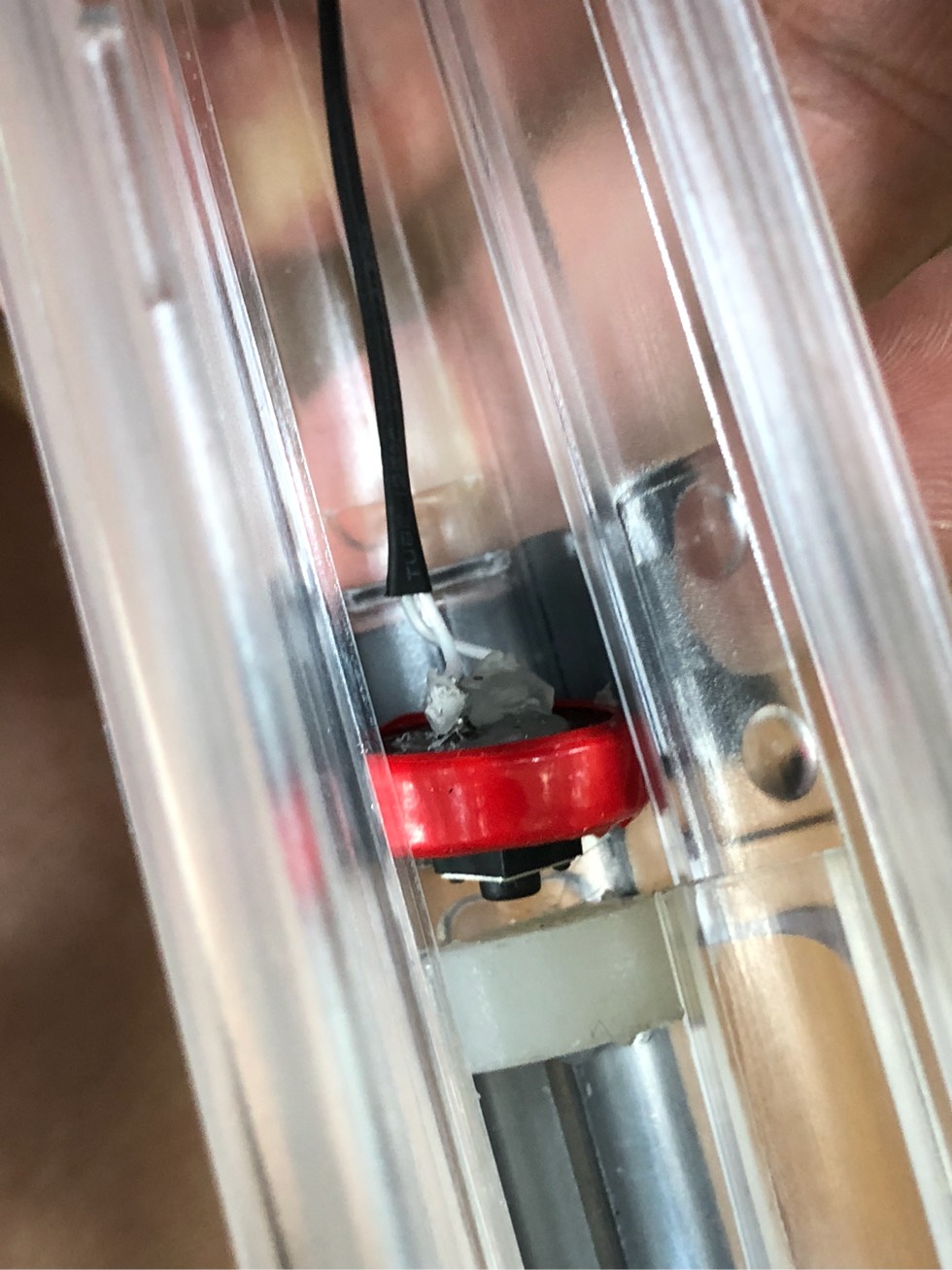

第五步，安装，由于内管稳定环与上机匣直径略有差异，用电工胶带缠到合适尺寸后，既可塞入机匣槽中

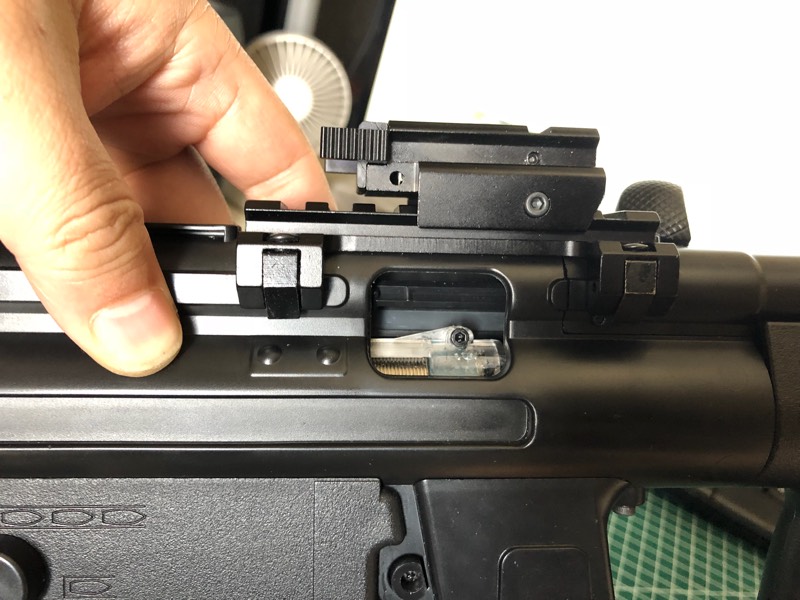

第六步，合波，首先先半合波，放入预供弹开关，在合波后再插入电池，这样在拉抛壳窗时，可由接触面触动预供开关，实现预供弹功能啦

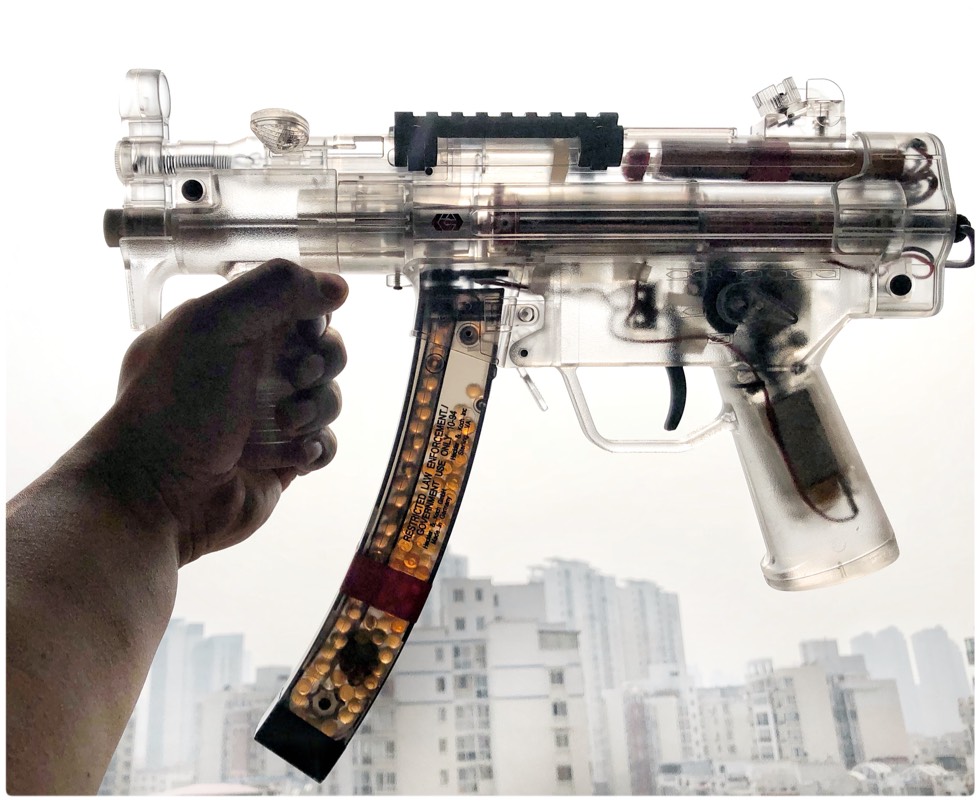

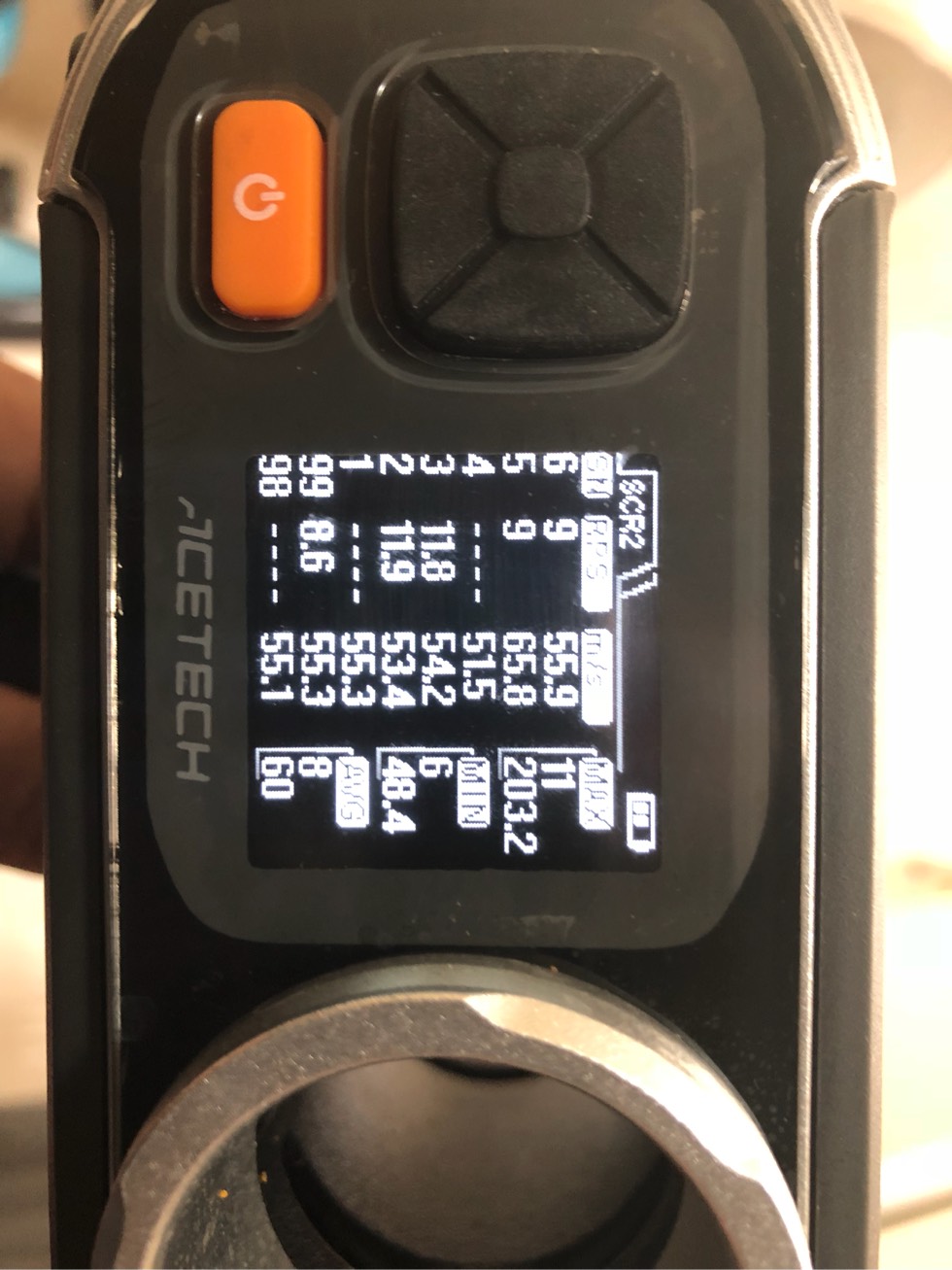

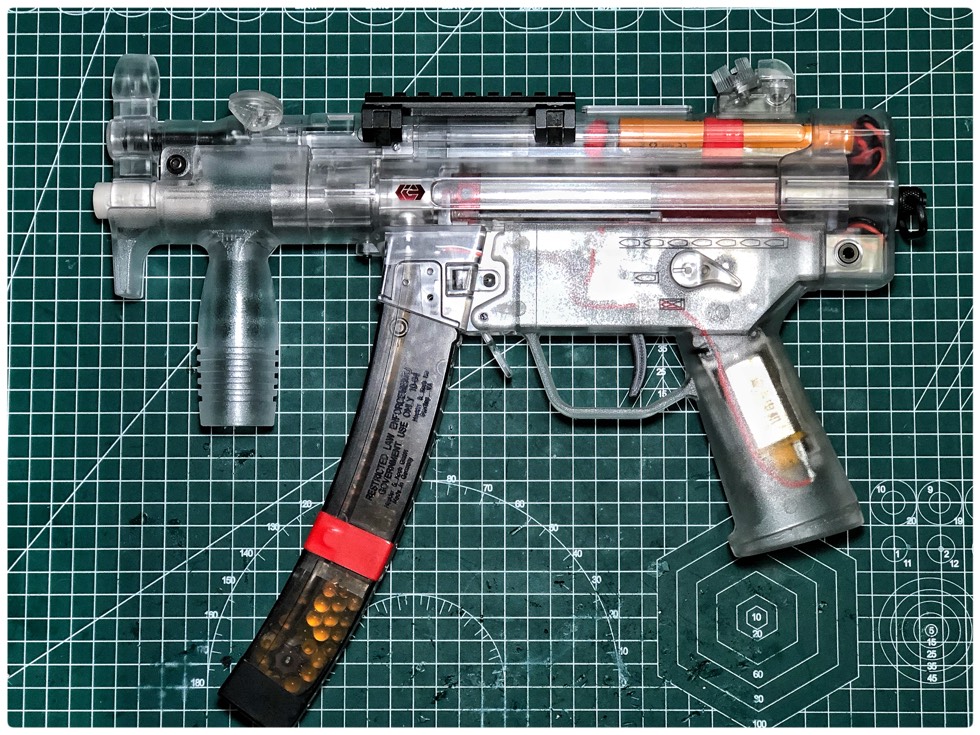

最后，放几张闲图，望各位兄弟笑纳，还有改造不到之处，也望各位多提建议，共同进步哈

收工

苏格兰达菲鸭 · 发表于 2018-4-26 19:24:07

漂亮

seele#Champion · 发表于 2018-4-26 19:45:04

漂亮

彩虹大蛇 · 发表于 2018-4-26 19:58:18

seele210 发表于 2018-4-26 19:45
漂亮

谢谢，兄弟支持

彩虹大蛇 · 发表于 2018-4-26 19:59:35

liangdaffy 发表于 2018-4-26 19:24
漂亮

谢谢，兄弟

给野兽献花 · 发表于 2018-4-26 20:17:18

就不能出一个适配什么波箱的吗

彩虹大蛇 · 发表于 2018-4-26 21:07:20

给野兽献花发表于 2018-4-26 20:17
就不能出一个适配什么波箱的吗

听说有哈

Rzmeng · 发表于 2018-4-26 21:31:52

透版支持

彩虹大蛇 · 发表于 2018-4-26 21:49:31

mengxiangb 发表于 2018-4-26 21:31
透版支持

\^O^/

dpcjwdsyh1 · 发表于 2018-4-27 13:50:00

老哥动手能力不错，不过我用的11V的电池，塞进去抛壳窗都动不了了哈哈。。。

彩虹大蛇 · 发表于 2018-4-27 14:56:10

dpcjwdsyh1 发表于 2018-4-27 13:50
老哥动手能力不错，不过我用的11V的电池，塞进去抛壳窗都动不了了哈哈。。。

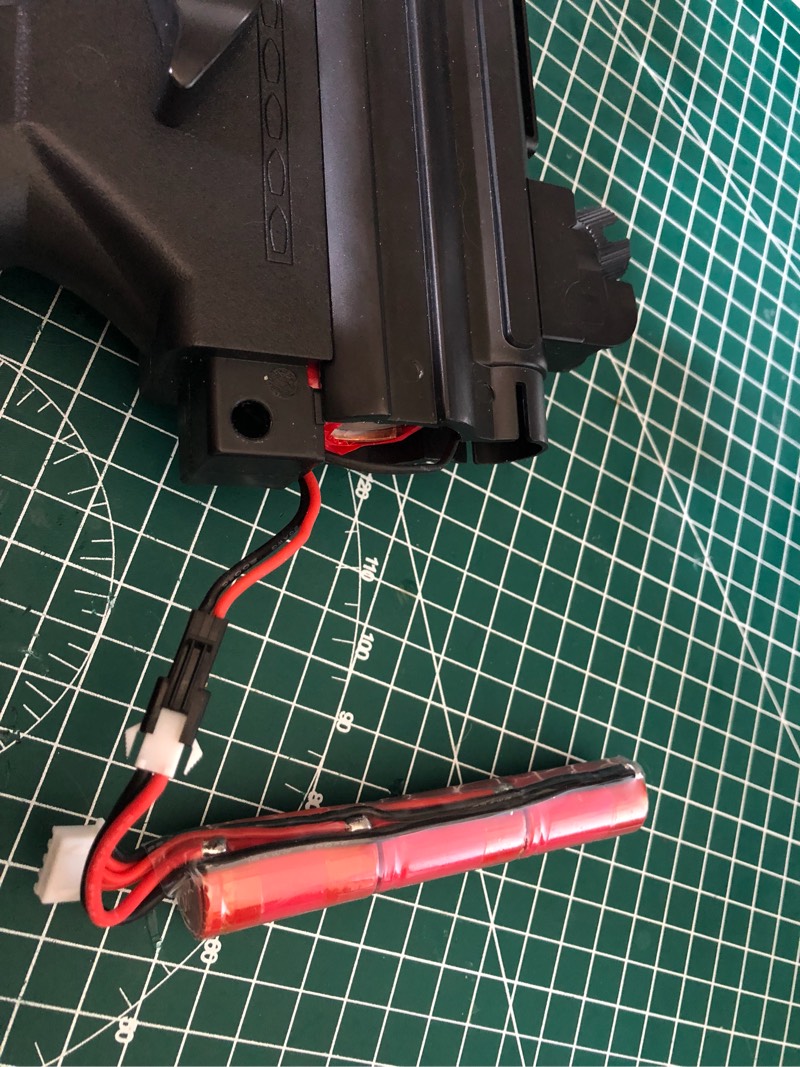

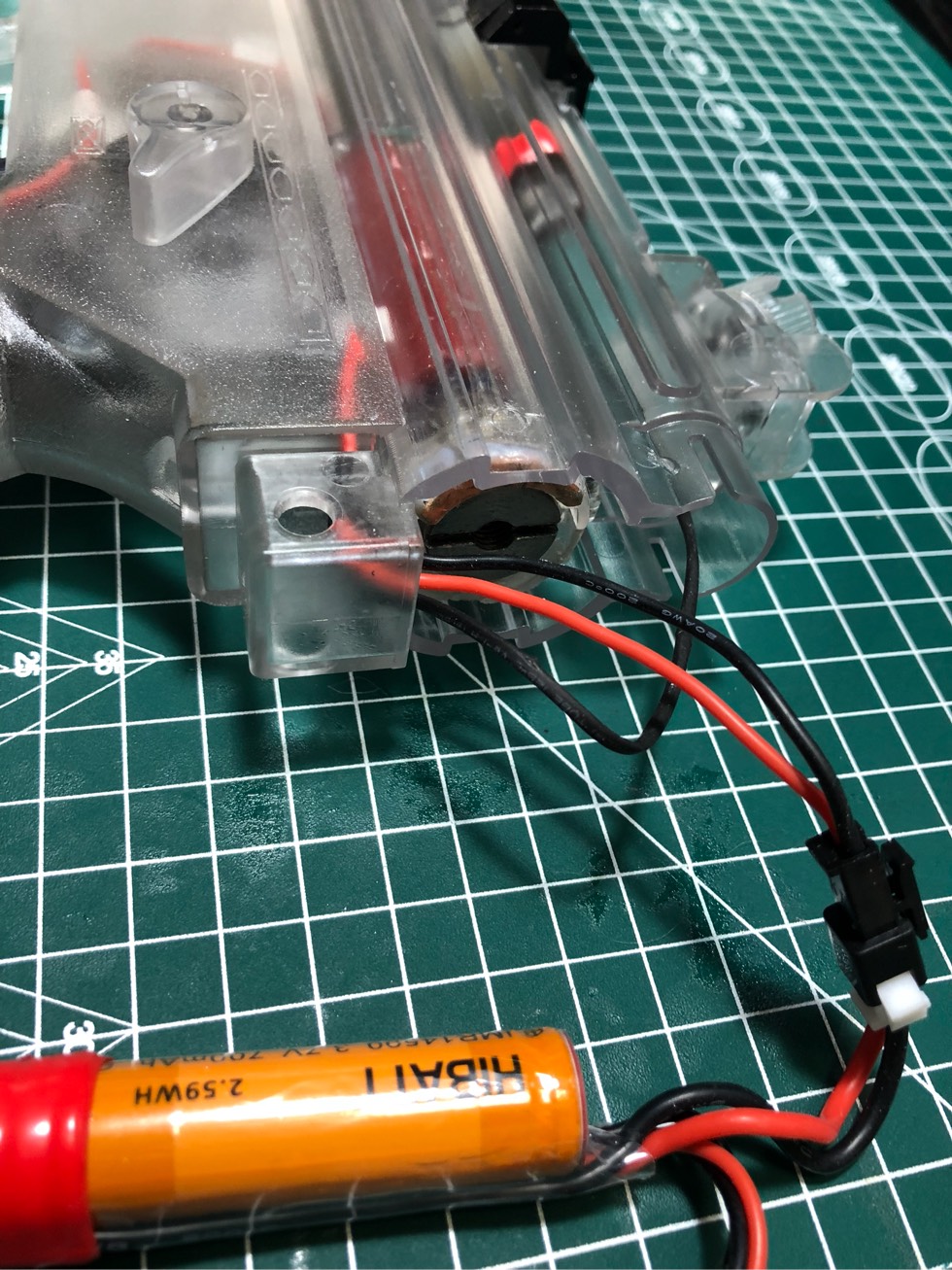

用这种电池11.1和抛壳窗不干涉

dpcjwdsyh1 · 发表于 2018-4-27 15:40:37

我用的天空飞家的电池，比这个长不少。。。

彩虹大蛇 · 发表于 2018-4-27 16:03:08

dpcjwdsyh1 发表于 2018-4-27 15:40
我用的天空飞家的电池，比这个长不少。。。

对，天空的天池就是长，我也有11.1那个黄皮的

无敌小柚柚 · 发表于 2018-4-29 20:42:05

这个波箱非常的不和谐耶

Z2设计工作室 · 发表于 2018-4-29 22:32:03

屌爆了！！！透明的超赞！！！

Z2设计工作室 · 发表于 2018-4-29 22:34:35

我也想来把这样的，可是没时间动手折腾，希望官方能出直插J8的懒人版！那将是极好的！

彩虹大蛇 · 发表于 2018-4-30 15:06:22

Z2设计工作室发表于 2018-4-29 22:34
我也想来把这样的，可是没时间动手折腾，希望官方能出直插J8的懒人版！那将是极好的！

嗯，折腾熟了，组装一套我也得一两小时，还不包括调适的时间，不过现在我把修理组装调试5K作为工作之余的放松了^ω^，不过舟舟，据我所知，以后小灰会有我们所期待的产品^_^

Z2设计工作室 · 发表于 2018-4-30 15:09:09

彩虹大蛇发表于 2018-4-30 15:06
嗯，折腾熟了，组装一套我也得一两小时，还不包括调适的时间，不过现在我把修理组装调试5K作为工作之余的 ...

那我就等着

彩虹大蛇 · 发表于 2018-4-30 15:13:55

Z2设计工作室发表于 2018-4-30 15:09
那我就等着

看来咱们兄弟都是小灰的铁粉哈\^O^/

Z2设计工作室 · 发表于 2018-4-30 15:39:59

彩虹大蛇发表于 2018-4-30 15:13
看来咱们兄弟都是小灰的铁粉哈\^O^/

猊霸霸 · 发表于 2018-6-18 14:37:02

提示: 作者被禁止或删除内容自动屏蔽

猊霸霸 · 发表于 2018-6-18 14:37:47

提示: 作者被禁止或删除内容自动屏蔽

彩虹大蛇 · 发表于 2018-6-19 22:00:20

猊霸霸发表于 2018-6-18 14:37
还没开始操刀改内部不过还是建议换4/3汽缸延长一下管会改善很多

嗯嗯，已改气缸，效果确实改善，谢兄弟

小明 · 发表于 2018-6-21 11:16:57

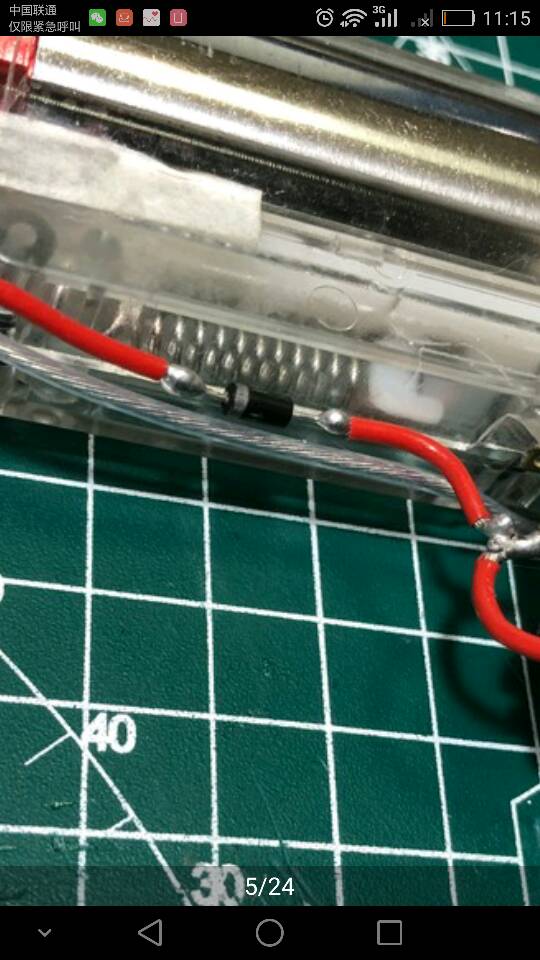

兄弟，两根红线中间接的是什么作用

彩虹大蛇 · 发表于 2018-6-21 12:18:46

小明发表于 2018-6-21 11:16
兄弟，两根红线中间接的是什么作用

二极管，保障弹匣稳定供弹，我也是借鉴别人的经验

H丶天赐 · 发表于 2018-7-9 01:01:59

J8塞小灰波箱不影响抛弹窗吗，我塞的奇点波挤死抛弹窗了，不打磨都动不了

彩虹大蛇 · 发表于 2018-7-9 01:10:42

H丶天赐发表于 2018-7-9 01:01
J8塞小灰波箱不影响抛弹窗吗，我塞的奇点波挤死抛弹窗了，不打磨都动不了
...

会影响，奇点是尼龙身，我怕打磨后会很难看，所以选择打磨抛壳窗内侧，多尝试几次，直到拉动平滑就好

H丶天赐 · 发表于 2018-7-9 08:14:33

彩虹大蛇发表于 2018-7-9 01:10
会影响，奇点是尼龙身，我怕打磨后会很难看，所以选择打磨抛壳窗内侧，多尝试几次，直到拉动平滑就好 ...

同感，准备着手打磨

ggg · 发表于 2018-7-29 09:46:14

彩虹大蛇发表于 2018-4-27 14:56
用这种电池11.1和抛壳窗不干涉

请问这种电池叫什么

彩虹大蛇 · 发表于 2018-8-2 04:33:58

ggg 发表于 2018-7-29 09:46
请问这种电池叫什么

八六专业水弹电池

ggg · 发表于 2018-8-6 01:37:22

彩虹大蛇发表于 2018-8-2 04:33
八六专业水弹电池

淘宝搜不到？

彩虹大蛇 · 发表于 2018-8-7 06:40:25

ggg 发表于 2018-8-6 01:37
淘宝搜不到？

【UMP45电池高尔基锦明MP5 电池 MP5K 电池锦明8托芯电池 15-25C】http://m.tb.cn/h.331X2JK 点击链接，再选择浏览器咑閞；或復·制这段描述€QeLebYAk8l4€后到淘寳[来自超级会员的分享]

ggg · 发表于 2018-8-8 00:45:10

好的，谢谢了
